안녕하세요. 전자부품과 메이커 문화를 선도하는 아이씨뱅큐입니다.

오늘은 전자 DIY, 아두이노 프로젝트, 그리고 다양한 코딩 교육 현장에서 필수적으로 사용되고 있는 18650 리튬이온 배터리의 안전한 충전 방법과 꼭 갖추어야 할 필수 관련 부품들에 대해 상세히 알아보겠습니다.

최근에는 일상생활에서 흔히 쓰는 휴대용 선풍기나 LED 랜턴, 전동 킥보드뿐만 아니라, 자율주행 RC카, 스마트 로봇암 등 고출력이 요구되는 코딩로봇 및 전자부품 기초 실습 제품에도 18650 배터리가 폭넓게 채택되고 있습니다. 당사에서 제공하는 주요 교육용 키트인 코볼트, 마퀸 플러스, ESP32 스타터 키트, 피코 IoT 키트, 큐트봇 프로, ESP32 카메라 RC카 등 수많은 프로젝트가 바로 이 배터리의 강력한 에너지를 기반으로 구동됩니다.

하지만 막상 실습을 진행하며 배터리를 충전하려고 할 때, "일반 스마트폰 충전기를 바로 연결해도 안전할까?", "어떤 규격의 전용 충전기를 사용해야 배터리 수명을 갉아먹지 않을까?"와 같은 실질적인 의문이 들기 마련입니다. 이러한 궁금증을 해소하고 안전한 전자 DIY 환경을 구축하기 위해, 18650 배터리 충전의 핵심 가이드라인을 준비했습니다.

■ 1. 18650 배터리의 개념과 주요 특징

18650 배터리는 원통형 리튬이온 2차 전지(충전식 배터리)의 전 세계적인 표준 규격입니다. 이름에 부여된 숫자는 그 자체로 물리적인 크기를 의미하는데, 지름 18mm, 길이 65mm를 뜻합니다. (마지막 '0'은 원통형을 의미합니다.)

이 규격은 일반 알카라인 건전지(AA 사이즈 등)보다 부피가 크지만, 그만큼 압도적으로 높은 에너지 밀도와 긴 수명을 자랑합니다. 이 때문에 노트북의 배터리 팩, 전동 공구, 전기 자동차(EV)의 배터리 셀, 그리고 캠핑용 대용량 파워뱅크와 에너지 저장 장치(ESS) 등 고전력을 요구하는 장비에 핵심적으로 사용됩니다.

사용자가 반드시 숙지해야 할 주요 전기적 특성은 다음과 같습니다.

• 실제 크기: 기본 지름 18mm × 길이 65mm (단, 안전을 위한 보호회로 탑재 시 길이가 약 68~70mm까지 늘어날 수 있습니다.)
• 정격 전압(Nominal Voltage): 3.6V ~ 3.7V
• 완충 전압(Max Voltage): 4.2V
• 방전 종지 전압(Cut-off Voltage): 보통 2.5V ~ 3.0V (배터리의 영구적인 손상을 막기 위해 3.0V 이하로는 사용을 중단하는 것이 좋습니다.)

결론적으로 최대 4.2V까지 안전하게 충전한 후, 기기를 작동시키다 전압이 3.0V에 도달하기 전에 다시 충전해 주는 습관이 배터리의 컨디션을 최상으로 유지하는 비결입니다.

■ 2. 보호회로 내장형(Protected)과 일반형의 차이

18650 리튬이온 배터리를 구매할 때 가장 헷갈리는 부분이 바로 '보호회로(PCM)'의 유무입니다. 보호회로 내장형 배터리는 셀 외부에 미세한 전자 회로 기판이 부착되어 있어, 과충전(Over-charge), 과방전(Over-discharge), 단락(합선)을 물리적으로 차단해 줍니다. 이는 화재나 폭발 등의 치명적인 사고를 미연에 방지하는 핵심 안전장치입니다.

현재 국내 안전 법규상, 일반 소비자에게 낱개로 유통 및 판매되는 18650 리튬이온 배터리는 반드시 보호회로가 내장된 제품이어야 합니다. 따라서 부품 구매 시 제품 스펙에 보호회로 장착 여부(Protected)가 명확히 기재되어 있는지 확인하는 것이 필수적입니다.

반면, 스팟 용접을 통해 팩 형태로 제작하기 위한 산업용 일반형(Unprotected) 비보호 배터리는 보호장치가 전무하므로, 개별 사용 시 단락이나 과충전에 극도로 취약합니다. 이러한 배터리를 다룰 때는 반드시 리튬이온 배터리의 특성을 정밀하게 제어할 수 있는 고급 전용 충전 시스템이 동반되어야 합니다.

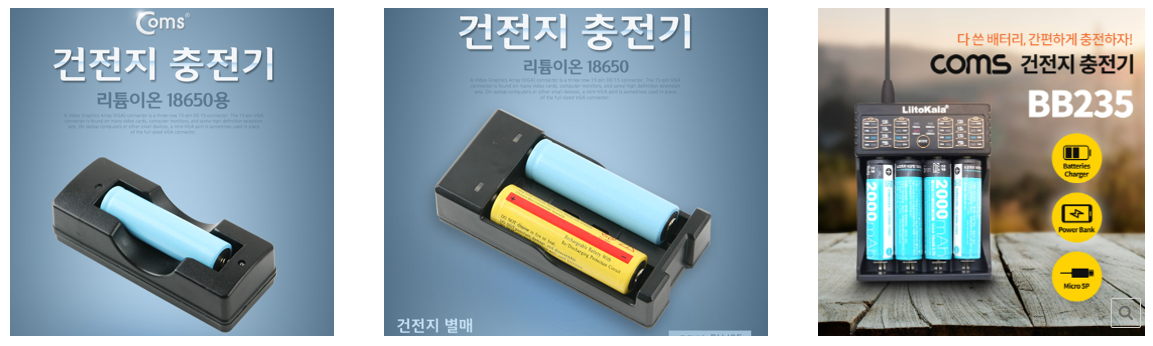

■ 3. 18650 배터리 전용 충전기 선택 가이드

많은 초보자분들이 실수하는 부분이 일반적인 USB 케이블의 피복을 벗겨 직접 연결하거나, 규격에 맞지 않는 어댑터를 개조하여 배터리에 직결하는 행동입니다. 리튬이온 전지는 충전 시 CC/CV(정전류/정전압)라는 매우 정교한 충전 알고리즘을 따라야 하므로, 규격화된 리튬이온 전용 충전기 사용은 선택이 아닌 필수입니다.

전용 충전기는 배터리가 4.2V에 도달하면 물리적으로 전류를 차단하는 과충전 방지 기능이 내장되어 있으며, 직관적인 LED 인디케이터를 통해 충전 상태를 실시간으로 모니터링할 수 있도록 도와줍니다.

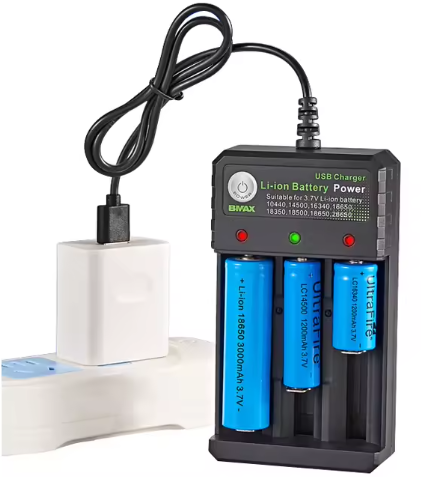

진행하시는 코딩 프로젝트의 규모나 배터리 소모량에 따라 1구, 2구, 4구 등 다양한 슬롯의 전용 충전기를 선택할 수 있습니다. 한 번에 여러 개의 로봇 키트를 운영하는 교육 환경에서는 다구 충전기가 작업 효율을 크게 높여줍니다.

■ 4. 올바른 USB 어댑터 사용 및 충전 방법

전용 충전기를 구비했다면, 충전기에 전력을 공급할 USB 전원 어댑터의 스펙도 확인해야 합니다. 일반적인 충전 거치대는 USB 케이블을 통해 전력을 입력받는데, 안정적이고 빠른 충전을 위해서는 5V / 2A 이상의 출력을 지원하는 어댑터를 권장합니다. 출력이 부족한 어댑터를 사용할 경우 충전 시간이 기하급수적으로 늘어나거나, 충전기 회로에 무리가 갈 수 있습니다.

충전 거치대의 입력 단자에 따라 Micro 5핀, C-Type, 또는 범용 USB 포트 방식 등 다양한 어댑터 라인업이 있으니, 보유하고 있는 충전기의 인터페이스를 제품 상세 페이지에서 면밀히 확인 후 짝을 맞춰주는 것이 중요합니다.

기본 충전 순서

1. 전용 충전기의 스프링 단자를 벌려 배터리를 체결합니다. 이때 +, - 극성이 뒤바뀌지 않도록 주의합니다. (보통 평평한 면이 마이너스 극입니다.)
2. 권장 스펙(5V/2A)의 USB 어댑터를 콘센트와 충전기에 연결합니다.

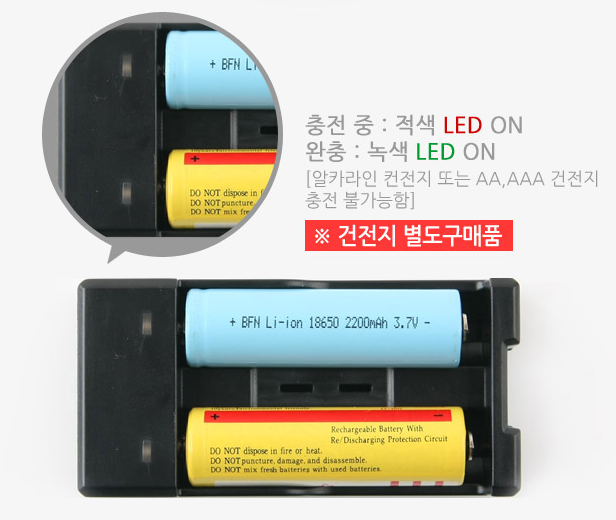

3. 상태 표시 LED가 빨간색(충전 중)에서 파란색 또는 초록색(충전 완료)으로 전환되면 충전이 끝난 것입니다.
4. 충전 완료 신호가 들어오면, 즉시 배터리를 분리하여 보관하는 것이 셀의 수명 연장과 발열 방지에 좋습니다.

■ 5. ESP32-Max-V3.0 보드 자체 충전 방법

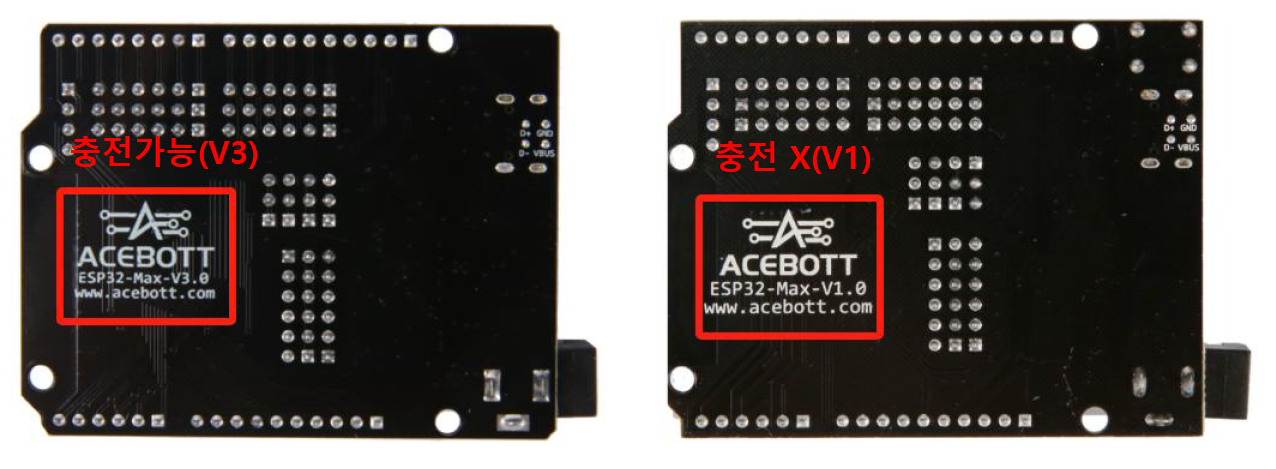

별도의 외부 충전 거치대 없이, 개발 보드 자체에서 충전 매니지먼트를 지원하는 훌륭한 케이스도 있습니다. 스마트 로봇암이나 IoT 실습에 널리 쓰이는 ESP32-Max-V3.0 보드는 기판 내부에 고성능 충전 회로(BMS)를 자체 탑재하고 있습니다. (단, 구형인 V1 버전은 이 기능이 없으므로 외부 충전기가 별도로 필요합니다.)

?

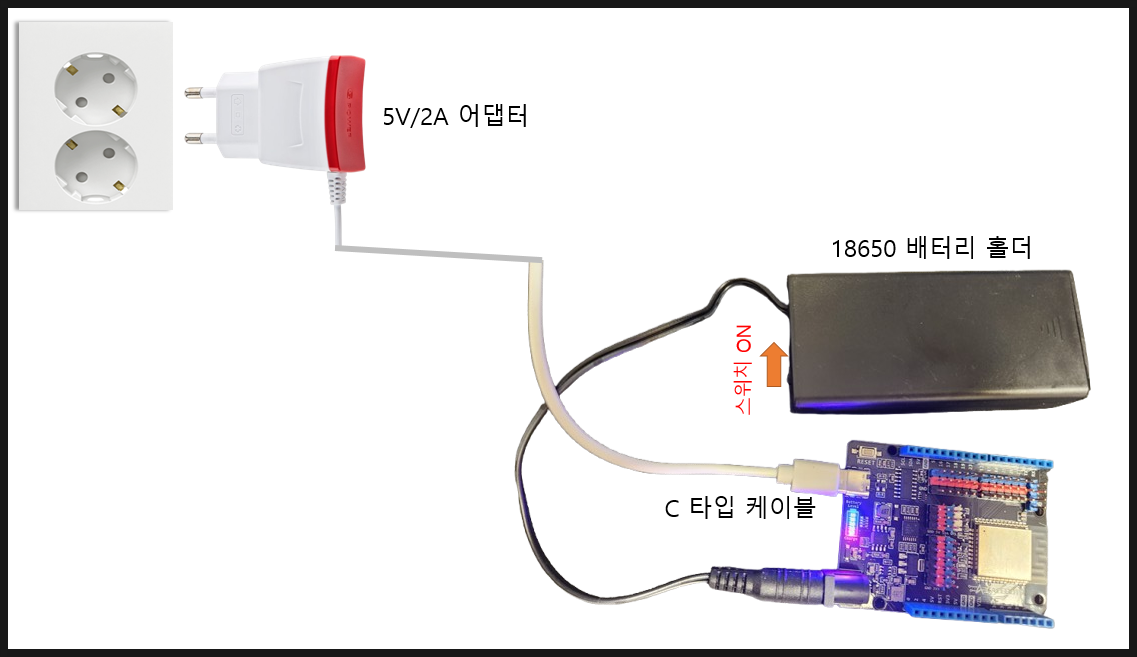

ESP32-Max-V3.0 보드를 활용한 18650 충전 절차는 매우 직관적입니다.

1. 전용 18650 배터리 홀더에 규격에 맞는 배터리 2개를 극성에 맞게 삽입한 뒤,?홀더의 전원 스위치를 ON 상태로 켭니다.
2. 배터리 홀더의 케이블을 ESP32-Max-V3.0 보드의 DC 전원 잭에 결합합니다.
3. 5V/2A 어댑터가 연결된 C타입 USB 케이블을 ESP32-Max-V3.0 보드의 C포트에 연결하면, 즉각적으로 배터리 충전 사이클이 시작됩니다.

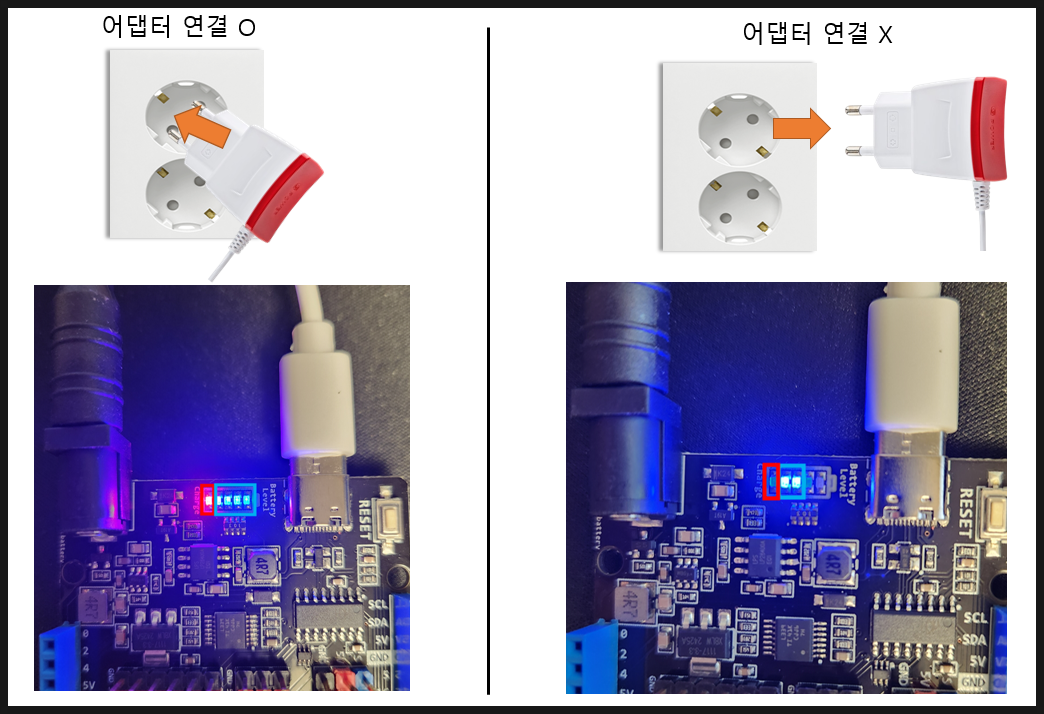

충전 상태 확인법:

• 보드에 위치한 파란색 LED 인디케이터 묶음은 현재 배터리의 잔량을 직관적으로 나타냅니다.
• 보드 측면의 단일 LED가 빨간색으로 점등되어 있다면 정상적으로 에너지가 공급되며 충전 중임을 의미합니다. 해당 LED가 완전히 소등(OFF)되면 완충 상태이거나 전원 연결이 해제된 상태를 뜻합니다.

■ 6. 배터리 취급 시 절대 주의사항

리튬이온 전지는 훌륭한 에너지원이지만, 관리가 소홀할 경우 심각한 안전사고를 유발할 수 있습니다. 다음의 사항은 반드시 숙지하셔야 합니다.

• 외관 손상 및 스웰링 금지: 배터리의 외피(수축 튜브)가 찢어지거나 조금이라도 부풀어 오르는 증상(스웰링)이 발생한 불량 배터리는 절대 충전 시도조차 하지 말고 즉각 폐기해야 합니다.
• 재활용 셀(중고 셀) 사용 주의: 폐노트북 배터리 팩을 강제로 분해하여 적출한 일명 '비보호 중고 셀'들은 각 셀 간의 내부 저항과 잔여 수명이 제각각입니다. 이를 임의로 조합하여 충전하거나 기기에 사용할 경우 발열 및 폭발의 위험이 기하급수적으로 높아집니다.
• 정품 사용 원칙: 언제나 KC 인증 등을 거친 공인된 전용 충전기와 신뢰할 수 있는 브랜드의 정품 보호회로 내장 배터리만을 사용하는 것이 나와 장비를 지키는 가장 완벽한 방법입니다.
