아두이노 우노와 알아보는 IR 리모컨 수신 센서
안녕하세요 여러분!
지난 시간에는 물체를 감지하는 기본적인 적외선(IR) 센서에 대해 다루어 보았죠? 오늘은 거기서 한 단계 더 나아가, 전자부품 기초를 배우는 분들이 가장 흥미로워하는 주제 중 하나인 IR 리모컨 수신 센서가 정확히 무엇이며 어떤 원리로 작동하는지 심층적으로 알아보겠습니다.
또한, 국민 개발 보드인 아두이노(Arduino) 우노를 활용하여 일상에서 흔히 쓰는 리모컨의 신호를 직접 해독해 보고, 이를 통해 외부 LED를 제어하는 흥미로운 실습 프로젝트까지 함께 완벽하게 마스터해 보도록 하겠습니다.
▣ 목차
■ 1. IR 리모컨 수신 센서란?

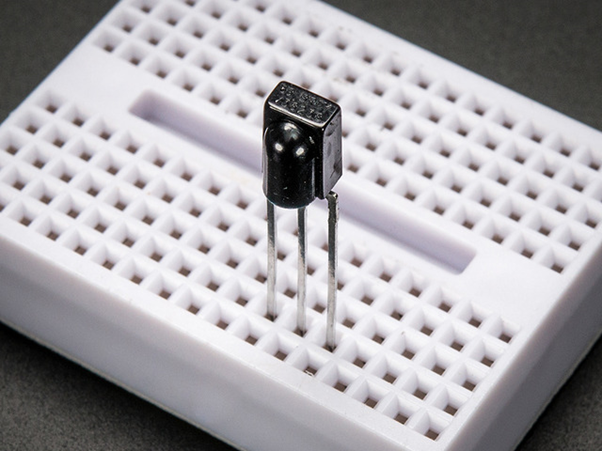

IR 리모컨 수신 센서는 공기 중으로 날아오는 보이지 않는 적외선(Infrared Ray) 신호를 포착하여, 이를 마이크로컨트롤러가 읽을 수 있는 전기적인 데이터 신호로 변환하고 해석해 주는 역할을 하는 필수 전자 장치입니다.
우리가 집에서 매일 누르는 TV 리모컨, 시원한 바람을 켜는 에어컨 리모컨, 그리고 오디오 시스템이나 빔프로젝터 등 수많은 스마트 가전제품의 전면부에는 바로 이 쪼그만 'IR 리모컨 수신 센서'가 내장되어 있습니다. 송신부(리모컨)에서 내리는 명령을 정확하게 수신하기 위해 전자회로 기초에서 빼놓을 수 없는 핵심 부품입니다.
■ 2. IR 센서의 심층 동작 원리
IR 리모컨 수신 센서의 근본적인 원리는 앞서 배운 일반 적외선 센서와 그 맥락을 같이 합니다. 빛 형태의 적외선 에너지를 수신하면 센서 내부의 포토 다이오드에서 미세한 전기가 흐르게 되고, 그 결과 생성된 전기적 신호 패턴이 마이크로컨트롤러(아두이노 등)의 두뇌로 전달되어 서로 무선 통신을 이루어내는 것입니다!
이를 더 명확하게 이해하기 위해 신호가 이동하는 과정을 한 단계씩 상세히 분석해 보겠습니다.

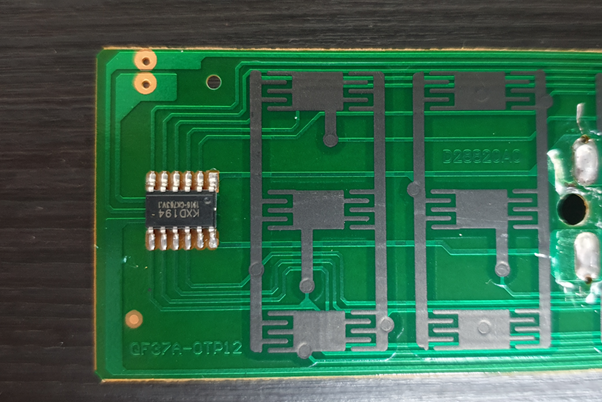

먼저 사용자가 리모컨의 특정 버튼(예: 전원 버튼)을 누르면, 리모컨 내부의 인코더 칩셋이 그 버튼에 해당하는 고유한 디지털 암호(코드)를 생성합니다.

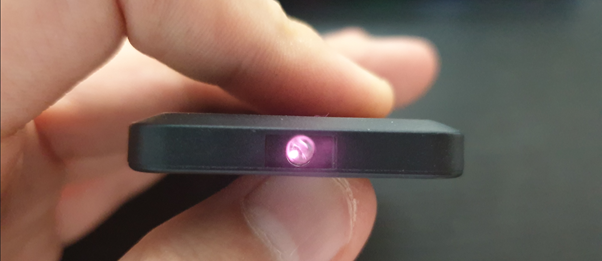

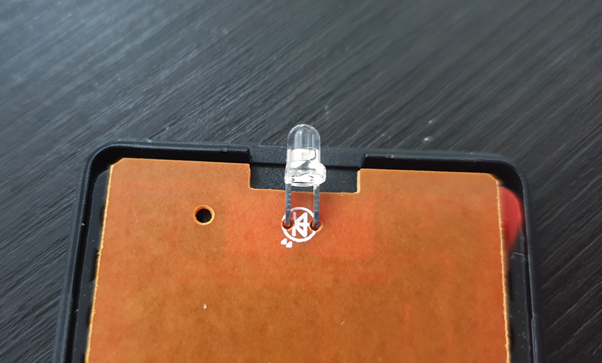

생성된 디지털 코드는 리모컨 끝에 달려있는 적외선 발광 다이오드(IR LED)로 전달됩니다. 이때 LED는 우리가 육안으로 볼 수 없을 만큼 매우 빠른 속도로 켜졌다 꺼지기를 반복하며 디지털 코드(0과 1의 조합)를 빛의 신호로 변환하여 공기 중으로 방출합니다.
이렇게 날아간 적외선 빛의 패턴이 가전제품 본체에 달린 리모컨 수신부로 들어가게 됩니다. 이 빛을 받아들이는 부품이 바로 오늘의 주인공인 IR 리모컨 수신 센서입니다. 센서가 받아들인 아날로그 형태의 빛 깜빡임은 다시 디지털 신호로 복원되어 전자제품의 메인 컨트롤 칩(MCU)으로 전달되고, 기기는 이 코드를 해독해 설계된 동작을 수행하게 됩니다.
◆ 왜 38kHz 주파수를 사용할까?
리모컨이 발산하는 적외선 신호는 아무렇게나 깜빡이는 것이 아닙니다. 일반적으로 초당 38,000번 깜빡이는 38kHz(킬로헤르츠)의 '반송파(Carrier Wave) 주파수'를 기반으로 데이터를 실어 보냅니다. 왜 굳이 38kHz라는 특정한 주파수를 사용할까요?
우리 주변의 태양광이나 형광등, 백열전구 등에서도 엄청난 양의 적외선이 뿜어져 나옵니다. 만약 주파수 구분이 없다면 센서는 실내조명이나 햇빛을 리모컨 신호로 오해하여 오작동을 일으킬 것입니다. 이를 방지하기 위해 가전제품은 오직 38kHz로 진동하는 적외선만을 리모컨의 명령으로 인식하도록 필터링 시스템을 갖춘 것입니다. (※ 최근에는 더 많은 데이터를 안정적으로 전송하기 위해 50kHz, 60kHz 등 더 높은 주파수 대역을 사용하는 최신 기기들도 점차 늘어나는 추세입니다.)
더불어 가시광선(눈에 보이는 빛)이 아닌 보이지 않는 적외선 파장 대역을 사용하는 이유는 크게 두 가지입니다. 첫째, 시각적인 간섭을 없애 사용자의 눈 피로감을 덜어줍니다. 둘째, 가시광선보다 파장이 길어 장애물을 타고 넘어가는 회절률(Diffraction Rate)이 높기 때문에, 중간에 약간의 장애물이 있어도 신호가 끊기지 않고 꽤 먼 거리까지 안정적으로 잘 전달되기 때문입니다.
■ 3. 아두이노와 IR 리모컨 수신기 예제
지금까지 배운 통신 원리를 바탕으로, 실제 아두이노 우노(Arduino Uno) 보드와 IR 리모컨 수신 센서를 직접 연결하여 리모컨 신호를 해독해 보겠습니다. 버튼을 누를 때마다 보드에 연결된 외부 LED가 켜지고 꺼지는(토글) 흥미로운 제어 프로젝트입니다.
[ 실습 준비물 ]
원활한 전자부품 기초 실습을 위해 필요한 자재 목록은 다음과 같습니다.
해당 코딩 실습 콘텐츠에서 사용한 정확한 부품 스펙과 정보가 궁금하신 분들은 아래 표에 명시된 품목명을 참고해 주시기 바랍니다.
| 품목명 |
|---|
| 아두이노 우노 R3 보드 (Arduino Uno) |
| IR 리모컨 수신기 모듈 |
| 적외선 IR 리모컨 (송신기) |
| 5mm 고휘도 LED |
| 220옴(Ohm) 저항 (LED 보호용) |
| 점퍼 케이블 세트 |
| 브레드보드 (빵판) |
| 아두이노 초보자용 올인원 키트 |
( 참고 팁: 전자회로에 갓 입문하신 분들이라면, 필요한 모든 저항과 센서, 점퍼선이 한 번에 포함된 '아두이노 올인원 키트'를 활용하시는 것을 적극 추천해 드립니다. 개별 부품을 일일이 찾아서 구매하는 번거로움을 줄일 수 있으며, 키트 구매 시 다양한 튜토리얼 예제 파일도 함께 받아보실 수 있어 학습 효율이 크게 올라갑니다!)

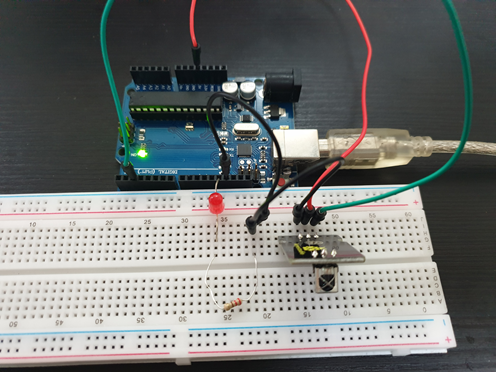

[ 회로 핀 연결 방법 ]

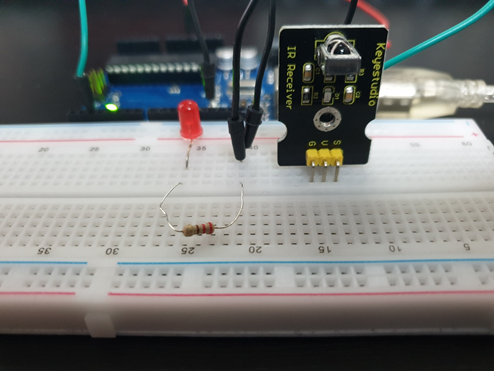

- IR 리모컨 수신기 연결: 수신기 모듈의 VCC 핀은 아두이노 보드의 5V에, GND 핀은 아두이노의 GND에 꽂아 전원을 인가합니다. 데이터가 출력되는 OUT (Signal) 핀은 아두이노의 데이터 입력용 디지털 2번(D2) 핀에 연결합니다.
- LED 및 저항 연결: LED의 긴 다리(양극, +)는 아두이노의 디지털 13번(D13) 핀에 연결하여 전원을 공급받습니다. 짧은 다리(음극, -)는 과전류로 인해 부품이 타버리는 현상을 막기 위해 반드시 220옴 저항을 거친 후 아두이노의 GND에 연결해 줍니다.
[ 아두이노 코드 작성 및 업로드 ]
하드웨어 결선이 완료되었다면, 아두이노 IDE 편집기를 열고 아래의 코드를 작성하여 보드에 업로드해 줍니다. 이 예제는 복잡한 라이브러리 없이 디지털 핀의 상태 변화(HIGH/LOW)를 감지하여 LED를 끄고 켜는 가장 기초적인 형태의 토글(Toggle) 스위치 로직입니다.
int IRSensorPin = 2; // IR 센서 신호 입력 핀 설정
int LEDPin = 13; // LED 제어용 출력 핀 설정
int LastState = HIGH; // 센서의 이전 상태를 저장할 변수 초기화
int LEDState = LOW; // 현재 LED의 ON/OFF 상태를 저장할 변수 초기화
void setup() {
pinMode(LEDPin, OUTPUT); // 13번 핀을 출력 모드로 설정
pinMode(IRSensorPin, INPUT); // 2번 핀을 신호 입력 모드로 설정
}
void loop() {
// IR 수신기에서 들어오는 디지털 신호(HIGH 또는 LOW)를 읽어서 변수에 저장
int remoteState = digitalRead(IRSensorPin);
// 조건 로직: 리모컨 버튼이 막 눌려서 신호가 LOW로 떨어지고,
// 그 직전의 상태가 HIGH 였다면? (즉, 버튼을 누르는 '순간'을 포착)
if (remoteState == LOW && LastState == HIGH) {
LEDState = !LEDState; // 현재 LED 상태를 반전시킴 (LOW -> HIGH 또는 HIGH -> LOW)
digitalWrite(LEDPin, LEDState); // 반전된 상태 값을 LED 핀에 출력하여 적용
delay(500); // 0.5초 동안 대기하여 신호의 중복 입력(바운싱 현상)을 방지
}
// 다음 루프에서 비교를 위해 현재 리모컨의 상태를 LastState 변수에 업데이트
LastState = remoteState;
}
(※ IRControl_Toggle.zip 파일 형태로도 예제 코드를 관리하실 수 있습니다.)
■ 4. 결과 및 응용
성공적으로 코드가 업로드되었다면, 구성된 아두이노 보드를 향해 리모컨을 조준하고 아무 버튼이나 꾹 눌러보세요. 리모컨의 버튼이 눌릴 때마다 적외선 신호가 센서로 전달되어 디지털 로직을 거친 후, 브레드보드에 연결된 LED가 켜졌다 꺼지기를 반복(토글)하는 것을 확인할 수 있습니다!
어떠한 버튼을 누르든 상관없이 센서가 신호의 유무 자체를 판단하여 LED의 전원을 제어하는 것을 볼 수 있습니다. 이 기초 예제 코드를 응용하면 무궁무진한 스마트 기기를 개발할 수 있습니다.
예를 들어, 시중에서 제공하는 IRremote.h와 같은 전용 라이브러리를 사용하면 각 버튼마다 뿜어내는 '고유의 16진수 코드(Hex Code)'를 시리얼 모니터로 정밀하게 읽어낼 수 있습니다. 이 값을 아두이노 코드에 조건문으로 부여하면 "1번 버튼을 누르면 빨간색 불 켜기", "2번 버튼을 누르면 서보 모터 회전하기" 등 내가 원하는 방식대로 특정 버튼에 각기 다른 동작을 프로그래밍하여 나만의 스마트 리모컨 시스템을 구축할 수 있습니다.
오늘은 이렇게 적외선 통신의 원리와 아두이노를 이용한 IR 리모컨 수신 센서의 기본 작동 실습에 대해 자세히 알아보았습니다. 전자회로 코딩에 입문하시는 분들에게 이번 내용이 유익하고 재미있는 인사이트가 되었기를 바랍니다! 실습 중 막히는 부분이 있다면 코드를 천천히 다시 확인해 보시길 바라며, 모두 끝까지 읽어주셔서 대단히 감사합니다.
