제품설명

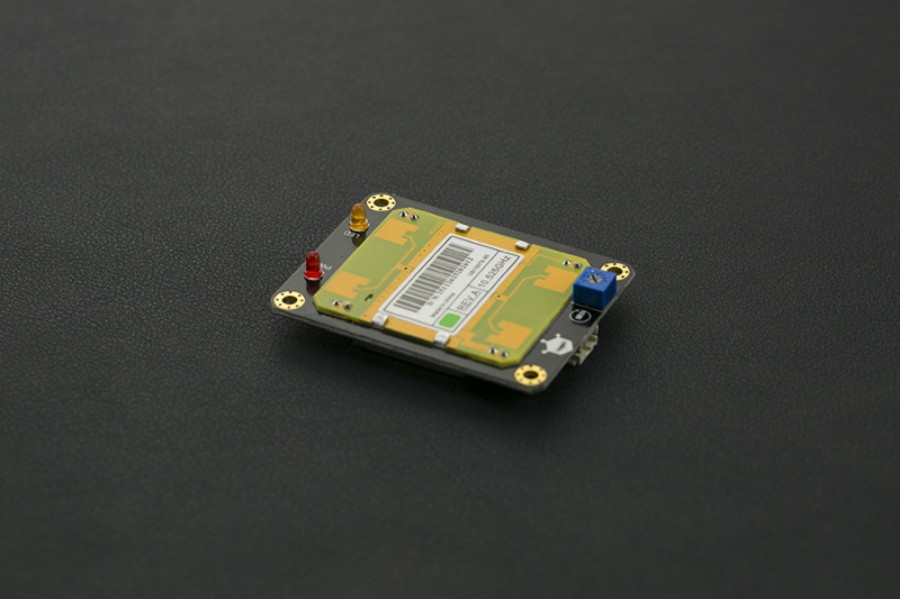

- 본 제품은 도플로 효과를 이용하여 움직이는 물체를 검출하는 센서입니다.
- 기존의 IR 적외선 모션 센서에 비해 마이크로웨이브 센서는 좀 더 다양한 물체(마이크로웨이브파를 반사하는)에 사용할 수 있습니다.
- 그리고 센서의 출력은 온도에 의해 영향을 받지 않습니다.
- 산업, 교통, 차량 속도 측정, 수위레벨, 자동문 등등의 어플리케이션에서 범용적 사용 됩니다.
- 마이크로웨이브 센서의 장점:
- 비접촉 검출
- 판독은 온도, 습도, 소음, 공기, 먼지 나 빛에 의해 영향을받지 않음 - 가혹한 환경에 적합
- 무선 주파수 간섭에 강하다
- 인체 무해한 낮은 출력,
- 넓은 검출 범위 및 고속
- 비 살아있는 물체 감지를 지원
제품사양
- 작동 전압 : 5V + 0.25V
- 현재 작업 (CW) : 60mA 맥스, 37mA 전형적인.
- 인터페이스 : 중력 3 핀 인터페이스 (디지털)
- 크기 : 48.5x63mm
- 배출 매개 변수 :
- 탐지 거리 : 2-16M 지속적으로 조정
- 방출 주파수 : 10.525 GHz의
- 정밀 주파수 설정 : 3MHz의
- 출력 전력 (최소) : 13dBm의 EIRP
- 고조파 방출 : <-10dBm
- 평균 전류 (5 % DC) : 2mA의 일반.
- 폭 펄스 (최소합니다.) : 5uSec을
- 로드 사이클 (최소.) : 1 %
- 리셉션 매개 변수 :
- 감도 : 80Hz의 행 (10dB S / N 비) 들어 3Hz
- 대역폭 : -86dbm
- 의 80Hz 대역폭 클러에 3HZ : 10uV
- 안테나 게인 : 8dBi
- 수직 3dB 빔 폭 : 36도
- 레벨 3dB 빔 폭 : 72도
제품구성
- 마이크로 웨이브 센서 1 개
- 디지털 센서 케이블 1 개
