■ 홀 자기 센서(Hall Sensor)란?

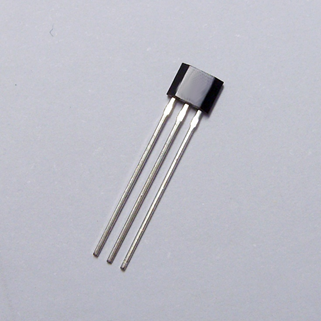

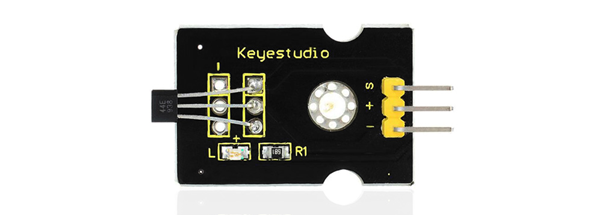

홀 자기 센서는 자석이 뿜어내는 자기장의 세기와 다가오는 방향을 감지하여, 이를 아두이노 같은 마이크로컨트롤러가 인식할 수 있는 전기적 신호로 변환해 주는 장치입니다. 쉽게 말해 자석의 위치나 움직임을 알아내는 데 특화된 센서입니다.

일반적인 기계식 스위치는 부품끼리 직접 닿아야만 작동하지만, 홀 센서는 물리적인 접촉 없이도 자기장을 통해 비접촉식으로 스위치 역할을 수행할 수 있다는 점이 가장 큰 특징입니다. 부품 간의 마찰이 없기 때문에 마모되거나 고장 날 확률이 적어, 내구성이 생명인 산업 기기나 자동차 부품에 아주 널리 쓰이고 있습니다.

■ 전압의 변화를 읽다! 홀 센서의 작동 원리

그렇다면 보이지 않는 자기장을 어떻게 전기로 바꿀 수 있을까요? 홀 자기 센서는 이름에서 알 수 있듯 '홀 효과(Hall Effect)'라는 물리적 현상을 응용하여 자석을 감지합니다.

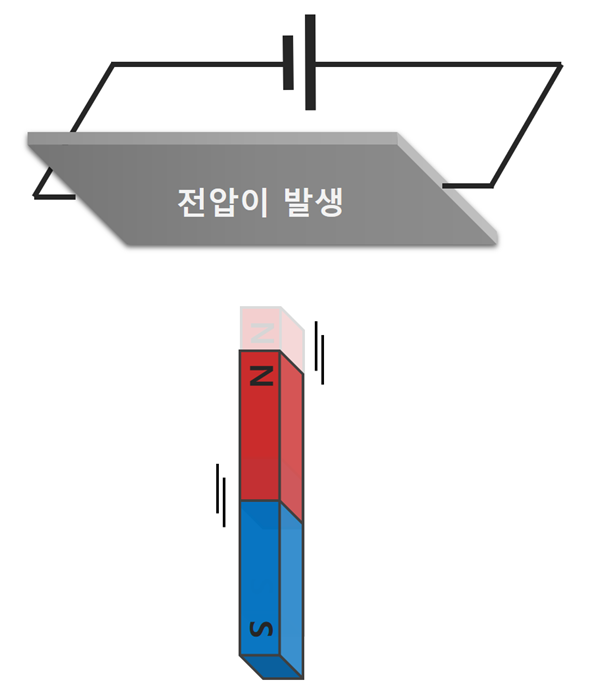

홀 효과는 1879년 미국의 물리학자 에드윈 홀(Edwin Hall)에 의해 최초로 발견되었습니다. 도체나 반도체 재질의 얇은 판(소자)에 전류를 일정한 방향으로 흐르게 한 뒤, 그 판에 수직 방향으로 자석을 가까이 가져가 자기장을 가하면 전도체 내부의 전자들이 한쪽으로 치우치면서 전압 차이가 발생하는 현상입니다. 발견자의 이름을 따서 '홀 효과'라 부르며, 이를 센서로 만든 것이 바로 홀 센서입니다.

하지만 자기장으로 인해 발생한 전압 차이는 아주 미세합니다. 아두이노가 이 신호를 그대로 읽기에는 무리가 있죠. 그래서 홀 센서 내부에는 얇은 반도체 판(홀 소자)과 함께, 미미한 전압 변화를 극대화하여 확실한 신호로 만들어주는 증폭 회로(Amplifier)가 필수적으로 내장되어 있습니다.

동작 과정을 순서대로 요약하면 다음과 같습니다.
1. 홀 소자에 지속적인 전류가 흐른다.
2. 자석이 다가와 주변의 자기장이 변화한다.
3. 내부 전자들의 이동 궤적이 휘어지며 전압 차이가 발생한다.
4. 발생한 미세 전압이 증폭 회로를 거쳐 강력한 신호로 출력된다.

홀 센서는 출력하는 신호의 방식에 따라 크게 두 가지로 나뉩니다. 자석이 가까워질수록 전압이 서서히 변하는 아날로그 홀 센서가 있고, 자석이 특정 거리 이상 가까워지면 일반 스위치처럼 ON(1)과 OFF(0) 딱 두 가지 상태로만 신호를 뚜렷하게 내보내는 디지털 홀 센서가 있습니다. 초보자분들이 아두이노 실습을 할 때는 제어가 직관적인 디지털 홀 센서를 주로 사용합니다.

■ 우리 주변의 홀 센서 주요 사용 분야

홀 센서는 물체의 '위치'와 '회전'을 확인하는 거의 모든 자동화 분야에서 핵심적인 역할을 수행합니다. 마찰이 없어 수명이 반영구적이기 때문입니다.

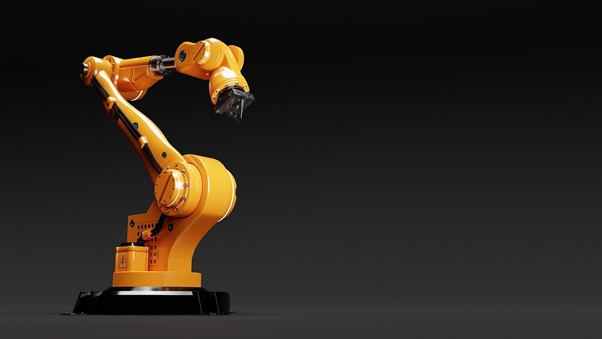

산업 현장에서는 로봇 팔의 관절 위치를 파악하거나, 모터 회전축의 정확한 원점을 잡기 위해 자석을 부착하여 홀 센서와 함께 사용합니다.

일상 생활에서도 쉽게 찾아볼 수 있습니다. 현관문이나 창문의 프레임에 홀 센서를 달고 문짝에 자석을 붙여두면, 문이 열릴 때 자석이 멀어지며 신호가 끊기게 됩니다. 이를 이용해 스마트홈 침입 감지 보안 시스템을 만듭니다. 또한, 세탁기의 회전통 위치 감지, 러닝머신의 속도 측정, 자동차 바퀴의 회전 속도를 측정하는 ABS(잠김 방지 브레이크 시스템) 센서 역시 모두 홀 센서의 응용입니다.

■ 아두이노 활용: 디지털 홀 센서 실습 프로젝트

이론을 배웠으니 이제 직접 회로를 연결하고 코딩하며 센서를 제어해 볼 차례입니다. 자석이 가까이 다가오면 LED가 켜지고, 멀어지면 LED가 꺼지는 가장 기초적인 감지 시스템을 만들어보겠습니다.

▶준비물
아두이노 우노 보드, 디지털 홀 센서 모듈, 브레드보드(빵판), 점퍼 케이블 여러 가닥, LED 1개, 220Ω 저항 1개
(콘텐츠 실습에 사용된 제품의 정확한 스펙은 하단의 부품 표를 참고해 주세요.)

▶회로 구성 가이드
안정적인 동작을 위해 전원과 신호 선을 정확하게 연결해야 합니다.

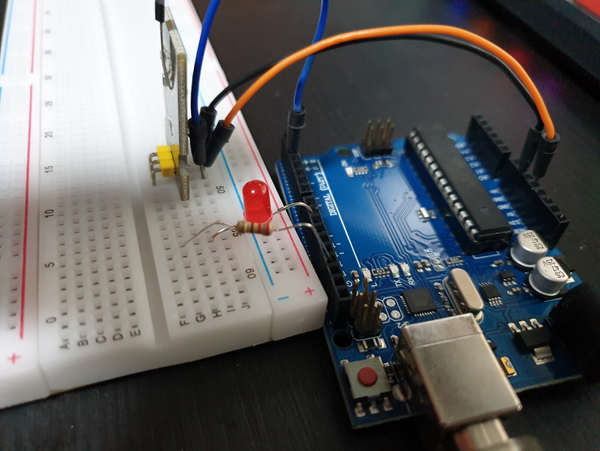

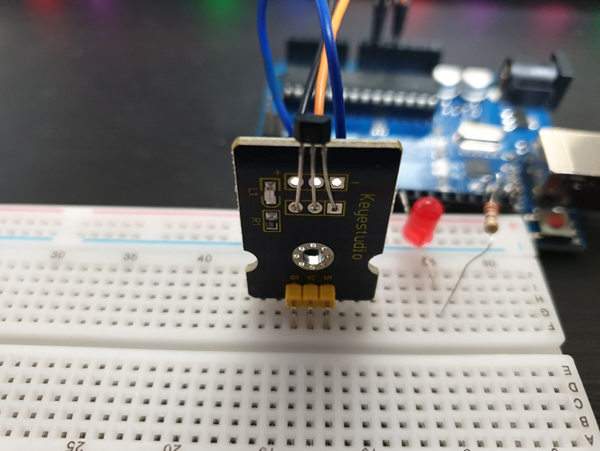

1. 홀 센서 연결: 센서의 VCC 핀은 아두이노의 5V에, GND 핀은 아두이노의 GND에 연결합니다. 센서의 신호 핀(OUT 또는 DO)은 아두이노의 디지털 2번 핀에 연결합니다.
2. LED 연결: LED의 긴 다리(양극)는 아두이노의 디지털 9번 핀에 연결하고, 짧은 다리(음극)는 220Ω 저항을 거쳐 아두이노의 GND 핀으로 연결합니다. 저항은 LED가 과전류로 타버리는 것을 막아줍니다.

▶아두이노 코드 작성

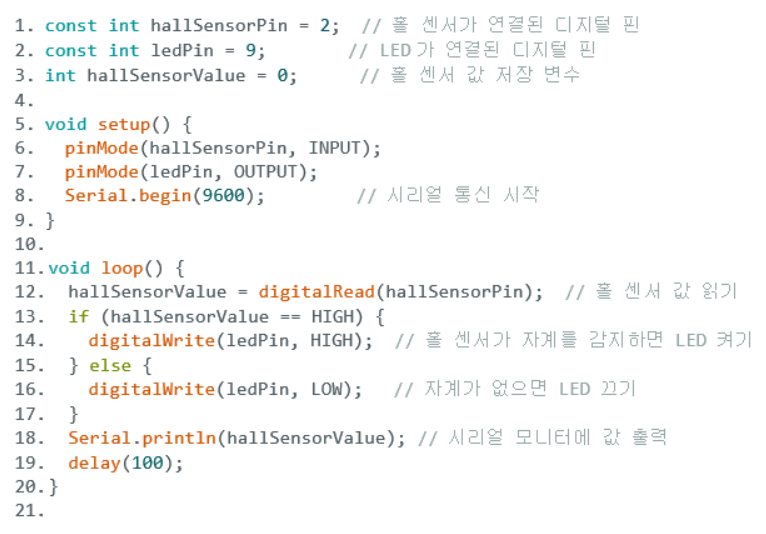

아래의 코드를 아두이노 IDE에 붙여넣고 업로드해 주세요.

코드를 보드에 업로드한 후, 홀 센서 윗부분에 자석을 가까이 가져가 보세요. 자석의 극성이나 거리에 따라 센서 모듈 내부의 동작 지시등과 9번 핀에 연결한 LED가 동시에 반응하며 불빛을 냅니다.

단순한 실습 같지만, 앞서 언급한 것처럼 이 원리를 응용하면 문의 열림을 감지하거나 서랍에 달아 비밀 금고 알람을 만드는 등 창의적인 메이커 프로젝트로 얼마든지 확장할 수 있습니다. 간단한 코드로 무궁무진한 구현이 가능한 것이 아두이노의 매력입니다.

오늘의 전자부품 기초 시간은 여기까지입니다. 다음 시간에는 물체의 무게와 압력을 측정하는 매력적인 부품, 로드셀(Load Cell) 센서의 원리와 실습에 대해 알아보겠습니다.
