안녕하세요, 나도메이커입니다:) 공교육과 사교육을 아우르는 디지털 신기술 교육 현장에서 언제나 유익하고 직관적인 피지컬 컴퓨팅 커리큘럼을 연구하고 있습니다.

일선 교육 현장의 가장 뜨거운 화두는 단연 실생활의 복잡한 문제를 공학적으로 해결하기 위한 피지컬 AI와 사물인터넷(IoT) 기술의 융합형 설계입니다. 첨단 신기술의 화려한 외형을 눈으로 관측하는 단순 참관 단계를 넘어, 선생님과 학부모님의 가장 큰 실제적 고민은 바로 '이 고도화된 융합 기술을 우리 학생들이 어떻게 직접 손으로 구현하고 논리적인 컴퓨팅 사고력을 내 것으로 만드느냐'일 것입니다. 오늘 그 명쾌한 해답이 될 수 있는 아주 흥미진진하고 완성도 높은 스마트 시뮬레이션 프로젝트를 준비했습니다.

본격적인 실습 및 메커니즘 분석에 앞서, 이번 융합 프로젝트의 든든한 뼈대가 되어줄 핵심 교구를 소개해 드리겠습니다. 이 스마트홈 교재는 첨단 미래 교육에서 가장 강조하는 '피지컬 컴퓨팅'을 학생들이 가장 직관적이고 시각적으로 이해할 수 있도록 정밀 설계된 교구재입니다. 영국 BBC의 교육용 미니 컴퓨터인 마이크로비트(micro:bit)를 메인 컨트롤러로 삼아 동작합니다.

초보자들이 쉽게 좌절하는 텍스트 기반의 고난도 프로그래밍 언어 대신, 그래픽 기반의 'MakeCode 블록코딩' 에디터를 연동하기 때문에 코딩을 생전 처음 접하는 초등학생부터 구조적 제어 논리를 설계하는 고등학생까지 누구나 실패 없는 성공 경험을 맛볼 수 있습니다. 학생들은 가상 가옥 모델을 조립하고 센서를 직접 임베딩하는 과정을 통해 실생활 속 사물인터넷 하드웨어 구조를 자연스럽게 체득하게 됩니다.

오늘 다루어볼 조명, 서보모터 구동 및 스마트 수분 감지 제어 시스템 프로젝트에 필요한 모든 핵심 전자 부품 컴포넌트와 패키지 구성 요소를 사전 확인하신 후 실습에 임해주시기 바랍니다.

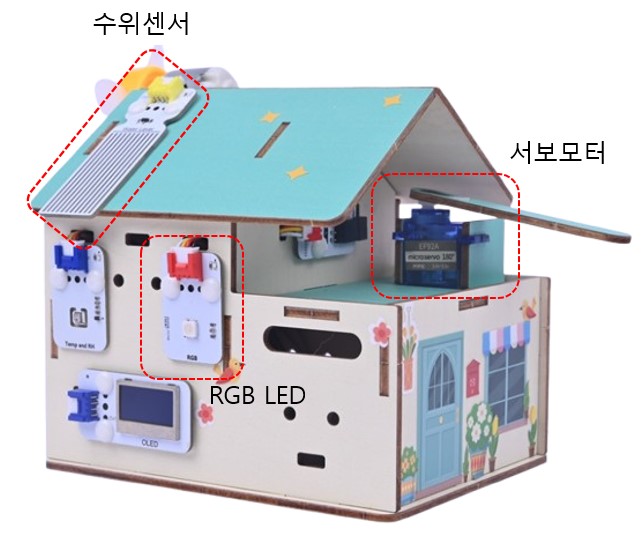

오늘 우리가 다루어볼 메인 융합 제어 실습은 현대 주거 자동화 시스템의 핵심 기술인 '스마트 수분감지 원격 제어 인프라'입니다. 주거 생활 속에서 흔히 겪는 "빨래를 널어두고 외출했는데 갑자기 소나기가 내리면 어떻게 하지?"라는 실제적인 생활 밀착형 고민에서 착안한 고도의 창의 융합 교육 콘텐츠입니다.

이 스마트 제어 시스템의 핵심 메커니즘은 수위센서(Water Level Sensor)가 외부 환경의 미세한 빗물 또는 수분 접촉을 트래킹하면, 연산 장치인 마이크로비트가 데이터 분석을 거쳐 액추에이터인 서보모터(Servo Motor)에 물리적 각도 제어 명령을 하달하여 의류 건조대를 집 안 내부로 안전하게 견인해 들이는 자동화 연산 처리 과정입니다. 동시에 고휘도 RGB LED 모듈을 통해 현재 기상 이벤트를 시각적인 다채로운 색상 신호로 디스플레이하여 사용자 가시성을 확보하는 똑똑한 장치입니다.

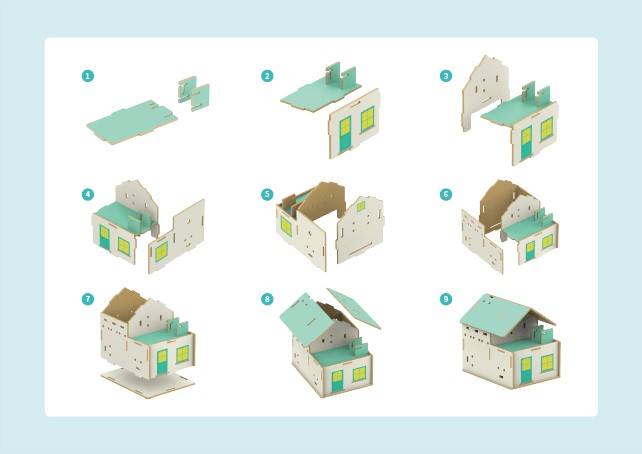

논리 회로 프로그래밍을 빌딩하기 전, 하드웨어 장치들을 견고하게 지지해 줄 가상 스마트 가옥 모형 프레임을 빌딩하는 하드웨어 조립 단계를 진행합니다. 본 하드웨어 키트는 어린 학생들이 조작하기에 다소 위험할 수 있는 날카로운 드라이버 공구나 나사못 결합 방식에서 완전히 탈피하여, 오직 정밀 커팅된 친환경 MDF 판재만을 사용하여 구성되어 있습니다.

MDF 판재 조각들의 결합 홈을 손으로 톡톡 끼워 맞춰 나가는 슬롯 인 조립 기법이 채택되어 있어, 단체 방과후 교실 실습 시간 중에도 조립 트러블 없이 튼튼한 가옥 프레임을 순식간에 구현할 수 있는 최적의 편의성을 가집니다. 배포된 공식 구조 조립 가이드 도면을 정밀하게 참조하여 파손에 유의하며 순서대로 가옥 외형을 빌딩해 주시기 바랍니다.

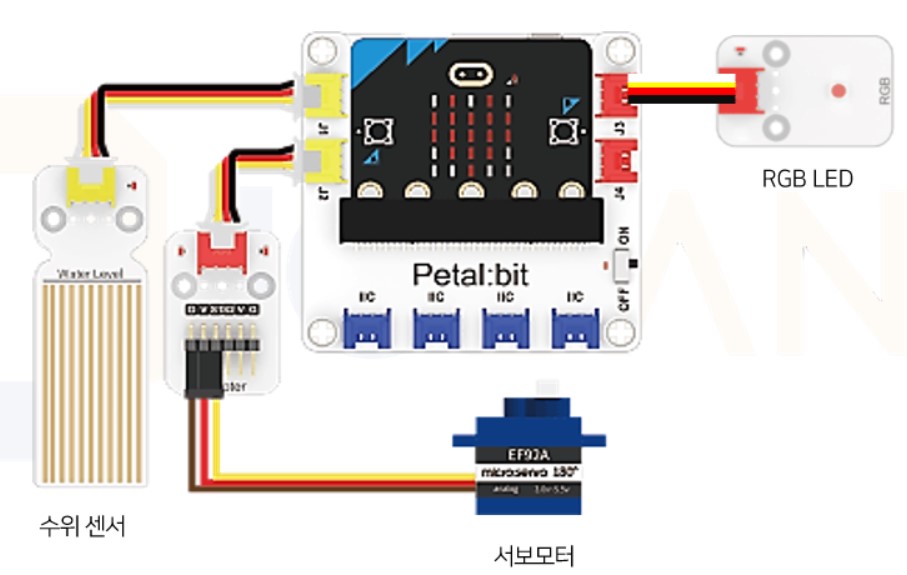

스마트홈 구조체 빌딩이 완료되었다면, 프로젝트의 성패를 가르는 가장 핵심적인 공정인 하드웨어 전자 소자 회로 결선 및 신호선 핀 매핑 작업을 전개합니다. 각 센서와 제어 모듈들이 설계된 프로그래밍 논리 구조대로 일점오차 없이 동작할 수 있도록 메인 제어 보드의 포트 번호를 철저하게 대조하여 연동해야 합니다.

1) 수위센서(Water Level Sensor): 외부 기상 변화 및 강수 유무를 계측하는 핵심 아날로그 입력 감지 장치로, 스마트홈 확장 보드의 J1 포트 인터페이스에 정확하게 결선해 줍니다. 시스템의 '눈' 역할을 수행합니다.
2) 서보모터(Servo Motor): 수분 감지 시 물리적 토크력을 발생시켜 건조대 프레임을 수평 또는 회전 기동시키는 출력 액추에이터 소자로, 보드의 J2 포트 인터페이스에 배치해 줍니다. 시스템의 '팔' 역할을 수행합니다.
3) RGB LED 모듈: 가옥 내부 및 외부의 위험 상태나 기상 악화 이벤트를 시각적 색상 변화로 즉각 알려주는 알림 장치이며, 보드의 J3 포트 인터페이스에 체결해 줍니다. 시스템의 '디스플레이 스크린' 역할을 담당합니다.

하드웨어 결선 조립 단계에서 데이터 와이어가 헐겁게 인입되거나 그라운드(GND)선과 전원(VCC) 인풋 라인의 극성이 교차 체결되는 오결선 쇼트 불량이 발생할 경우 메인보드 및 센서 소자의 영구적인 열화 파손 및 오동작 에러를 유발할 수 있으므로, 컴파일러 데이터 전송 전 반드시 배선 매트릭스 회로도를 더블 체크하여 시스템 안전성을 확보해야 합니다.

물리적인 전자 회로 인프라 구축을 완벽히 끝마쳤다면 소프트웨어 제어 알고리즘을 개발하기 위해 글로벌 표준 블록코딩 웹 에디터 플랫폼인 마이크로소프트 메이크코드(MakeCode) 엔진을 구동합니다.

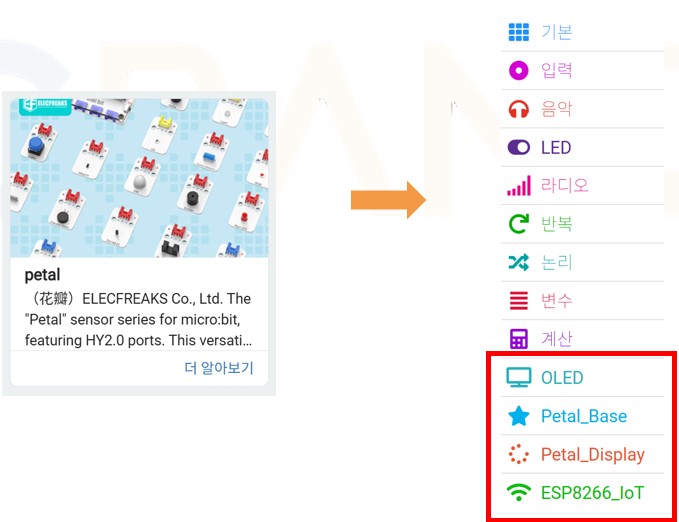

마이크로비트 기본 펌웨어 상태에서는 스마트홈 익스플로러 전용 교구에 탑재된 수위 센서 파싱 블록이나 서보모터 정밀 기동 제어 함수를 호출할 수 없습니다. 따라서 에디터 좌측 메뉴 레이아웃 최하단에 배치된 [확장(Extensions)] 아이콘을 명확하게 마우스 클릭한 뒤, 라이브러리 검색 란에 전용 하드웨어 통신 드라이버 소프트웨어 식별자인 "petal"을 입력하여 검색 패키지를 추가해 주어야 합니다. 임포트 절차가 완벽히 수렴되면 메뉴 영역에 스마트 하우스 전용 블록 카테고리가 팝업되며 고도화된 소프트웨어 코딩을 위한 완벽한 시스템 빌드 셋팅이 완료됩니다.

시스템 하드웨어와 전용 소프트웨어 라이브러리가 유기적으로 준비되었다면, 마이크로비트 프로세서 보드에 전원이 입력되는 순간부터 상시 기동할 자동화 알고리즘 로직을 본격적으로 구현해 보겠습니다.

메인 스크립트는 하드웨어 전원 인가 시 단 한 번 시스템 레지스터를 정렬하는 초기화 영역과, 전원 차단 전까지 실시간 감지 센서 연산을 무한대로 연속 처리하는 메인 감지 루프 영역의 이분화된 구조 체계로 설계됩니다.

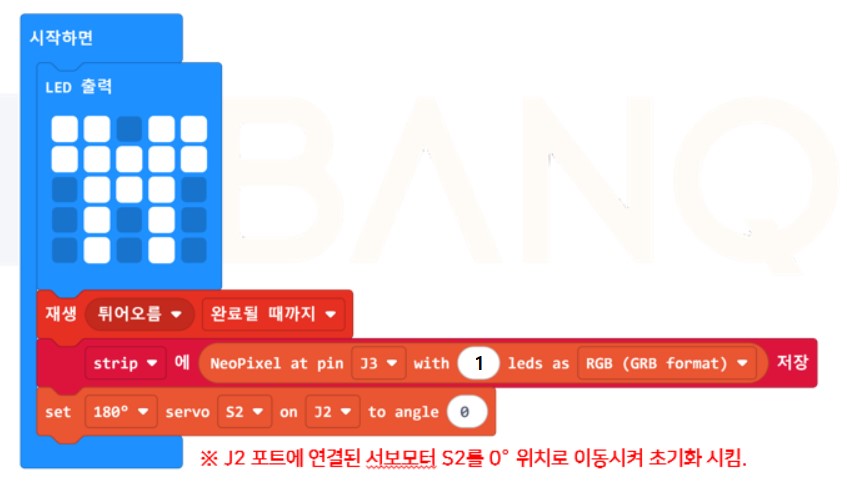

가장 먼저 전자기기의 전원 부팅 시 최초 구동되는 [시작하면(on start)] 이벤트 스택 블록의 내부를 설계합니다. 여기서는 시스템의 원활한 전류 공급과 포트 동기화를 위해, J3 포트에 링크된 RGB LED 모듈의 제어 신호 대기선 및 J2 포트에 맞물려 있는 물리 액추에이터 서보모터의 초기 구동 각도를 0도 기준점으로 클린하게 동기화해 주는 리셋 초기화 소스코드를 매핑해 줍니다.

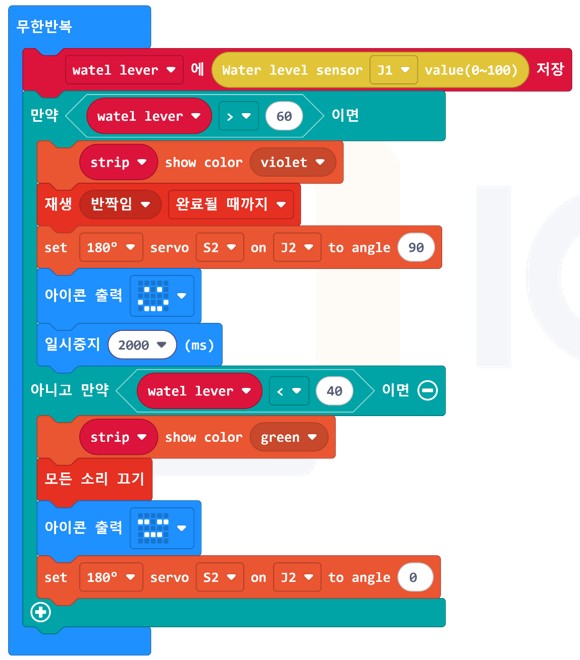

초기화 설정이 완료되면, 메인 연산 프로세스인 [무한반복 실행(forever)] 제어 제어 루프 내부에서 J1 아날로그 포트로 실시간 유입되는 수위 센서 계측 데이터 피드백 수치를 감시하는 조건 판단 제어 로직을 핵심 구조화합니다.

이때 수분 검출 판단의 척도가 되는 상한 및 하한 임계 기준값(Hysteresis Threshold)은 학생들이 실습을 전개하는 교실 내부의 미세 습도나 스포이트로 떨어뜨리는 물방울의 양에 따라 센서 분해능 오차가 존재할 수 있으므로, 시리얼 모니터링을 거쳐 정밀하게 조건문 보정 정수값을 가변 수정해 주어야 완벽한 작동 디버깅이 완수됨을 클래스 지도 시 리마인드해 주시기 바랍니다. 모든 블록 스크립트 배치가 완료되었다면 메인 컴파일러 상단의 다운로드 버튼을 눌러 마이크로비트 드라이브에 hex 바이너리 소스 파일을 전송 및 마운트 처리해 줍니다.

블록코딩 소프트웨어와 하드웨어 통합 빌드가 최종 완료되었으니 실제로 수위 센서 표면에 미세 수분을 접촉시키며 장치를 구동해 볼까요? 학생들이 스포이트를 이용해 물방울을 떨어뜨리는 순간, 가상 디스플레이 신호인 RGB LED의 조명 색상이 순식간에 반전되고 액추에이터 서보모터가 기계적 토크력을 발생시키며 빨래 건조대 프레임을 집 내부로 일사불란하게 견인해 들이는 완전무결한 스마트홈 시스템의 물리 작동 프로세스가 눈앞에 전개됩니다.

실제 학교 정보 교실이나 창의 융합 IT 캠프 현장에서 본 예제를 교안으로 전개해 보면, 학생들은 단순히 코드를 복사하는 수동적 태도를 즉각 버리고 스스로 미래형 주거 환경을 개선하는 시니어 임베디드 엔지니어가 된 것처럼 주도적인 알고리즘 튜닝 작업을 전개하기 시작합니다. "선생님, 수위 센서가 감지하는 빗물의 세기를 3단계로 정밀 분기 조건문을 세분화해서, 가랑비가 내릴 때와 폭우가 쏟아질 때 건조대 견인 모터 스피드를 변수 가속 제어로 다르게 회전 구동해 봤어요!", "빗물이 감지되면 부저 모듈에서 긴급 대피 경보음 멜로디가 함께 연주되도록 사운드 스크립트를 확장 융합해 설계할래요!" 와 같이 고차원적인 응용 설계 아이디어를 자발적으로 도출해 냅니다.

2026 교육박람회를 관통하는 차세대 첨단 미래 교육의 본질은 먼 곳에 있지 않습니다. 이번 'AI 스마트 의류 건조대 프로젝트'처럼 학생들이 매일같이 마주하는 실생활 속 불편한 한계 상황을 하드웨어 센서 계측 기술과 소프트웨어 조건 제어 로직을 통해 공학적으로 직접 타개해 보는 일련의 성공 경험이야말로, 미래 과학 인재들의 핵심 창의력과 알고리즘적 유연성을 일깨우는 가장 확실하고 안전한 첫걸음이 될 것입니다.

다가오는 학기와 방과후 교육 시즌 동안 전국의 많은 코딩 강사 및 정보 교과 선생님들께서 수업의 높은 퀄리티와 학생들의 몰입도, 그리고 가시적인 교구 결과물의 웰메이드 만족도까지 단번에 사로잡을 수 있는 검증된 피지컬 컴퓨팅 실습 튜토리얼을 확보하고자 하셨다면, 수위 센싱 데이터 매핑 기술과 서보모터의 정밀 물리 제어가 완벽한 정합성으로 결합된 본 스마트홈 익스플로러 제어 프로젝트를 주차별 핵심 실습 예제로 적극 도입해 보실 것을 강력히 권장해 드립니다.

다음 피지컬 코딩 실습 시간에도 학교 현장과 코딩 아카데미 컴퓨터 실습실 환경에서 복잡한 리서치 공수 없이 다이렉트로 복사하여 아이들의 소프트웨어 호기심을 폭발시킬 참신하고 완성도 높은 첨단 IoT 스마트 가전 제어 소스 코드 정보와 유익한 메이커 교구재 활용 인사이트를 가득 충전하여 찾아뵙도록 하겠습니다. 창의적인 피지컬 메이커 활동과 함께 뜻깊고 생산적인 시간 보내시기 바랍니다. 감사합니다!
