아두이노 서보모터 SG90 사용하기 (2025ver.)
아두이노(Arduino) 코딩 실습을 처음 시작하는 초등학생, 중학생, 고등학생 여러분, 그리고 현장에서 열정적으로 코딩 교육을 지도하시는 강사님과 선생님들을 위해 가장 직관적이고 효과적인 기초 실습 부품을 소개합니다. 바로 모터 제어의 기초를 다질 수 있는 SG90 서보모터입니다.
2025년 최신 교육 트렌드를 반영하여, 아두이노 C언어를 사용해 SG90 서보모터를 기초 단계부터 정밀하게 제어하는 알고리즘 작성법을 상세히 알려드리겠습니다. 서보모터 제어 논리는 단순히 단일 부품을 움직이는 1회성 예제에 그치지 않습니다. 향후 택트 스위치(버튼), 초음파 센서, LED 모듈 등 다양한 입력 및 출력 부품과 융합하여 복합적인 피지컬 컴퓨팅 실습으로 확장되는 가장 핵심적인 뼈대 역할을 수행합니다.
■ SG90 서보모터의 핵심 특징과 제어 원리

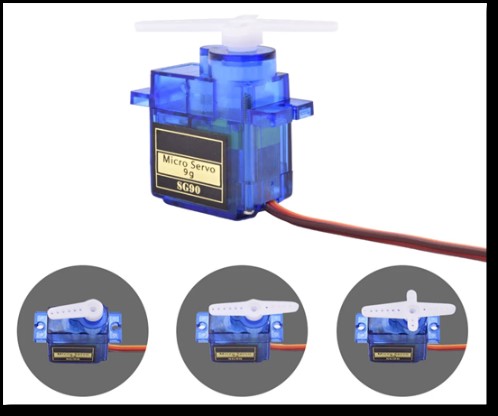

코딩 프로젝트에 자주 등장하는 SG90 서보모터는 과연 어떤 부품일까요? 일반적인 DC 모터가 전원을 공급받아 한 방향으로 무한히 회전하는 것과 달리, 서보모터는 프로그래머가 작성한 소스 코드에 따라 지정한 특정 각도로 정확하게 기어 축을 회전하고 멈출 수 있는 정밀 제어용 소형 모터입니다. 아두이노를 활용한 로봇 팔 만들기, 스마트 휴지통 만들기 등 다양한 메이커 실습에서 가장 널리 사용되는 표준 모델이기도 합니다.
서보모터의 가장 중요한 하드웨어적 특징은 PWM(펄스 폭 변조, Pulse Width Modulation) 신호 기반으로 구동된다는 점입니다. 마이크로컨트롤러가 내보내는 전기적 신호의 폭을 해석하여 위치를 결정하며, 크기가 매우 작고 구동 시 소비전력이 낮아 교육용 보드에서 USB 전원만으로도 충분히 실습이 가능합니다. 특히 기억해야 할 핵심 포인트는 기계적인 가동 범위입니다. SG90 모델의 물리적인 회전 가능 범위는 0°에서 180°까지로 제한되어 있으므로, 이 범위를 초과하는 데이터를 전송하지 않도록 주의해야 합니다.
이러한 즉각적인 물리적 반응 특성 덕분에, 코딩을 배우는 학생들은 소프트웨어로 작성한 코드가 어떻게 하드웨어의 실제 움직임으로 변환되는지 그 인과 관계를 시각적으로 명확하게 이해할 수 있습니다. 각도 제어에 대한 기본적인 개념을 확실히 잡아두면, 이후 진행될 초음파 센서를 활용한 거리 연동 제어나 조건 분기(if-else) 실습으로 학습 수준을 자연스럽게 끌어올릴 수 있습니다.
■ 실습 준비물 및 하드웨어 회로 구성 가이드
이번 프로젝트의 코딩 알고리즘 목표는 매우 명확합니다.
- 목표 1: SG90 서보모터를 0도부터 180도까지 1도 간격으로 순차적으로 이동시킵니다.
- 목표 2: 180도에 도달한 후, 다시 180도에서 0도로 1도씩 역방향 이동하도록 반복 구조를 설계합니다.
이 제어 과정을 아두이노 보드에 업로드하기 위해 소스 코드를 작성하다 보면, 학생들은 자연스럽게 C언어의 기초 문법인 변수(Variable)의 선언 및 활용, for 반복문(Loop)의 제어 논리, 그리고 각도 데이터 연산 처리 방법을 종합적으로 익힐 수 있게 됩니다.
효율적인 실습을 위해 별도의 브레드보드 배선이나 납땜 없이 모듈 단위로 구성된 '아두이노 올인원 V2 키트'를 활용하여 프로젝트를 진행해 보았습니다. 초보자 입문부터 고급 프로그래밍 단계까지 체계적인 튜토리얼을 제공하여 코딩 강사님들의 커리큘럼 구성에 매우 유용한 통합형 실습 플랫폼입니다.

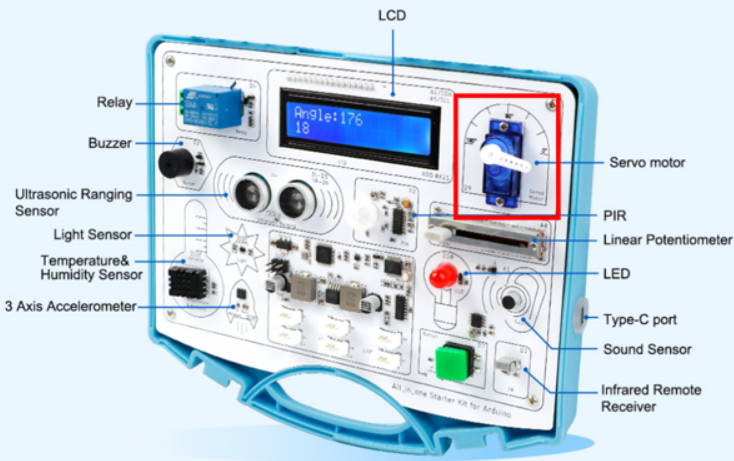

실습에 사용된 아두이노 올인원 V2 키트의 하드웨어 레이아웃을 살펴보면, 복잡한 점퍼 케이블 배선 과정 없이 SG90 서보모터가 내장된 기판 패턴을 통해 메인보드의 디지털 9번 핀(Digital Pin 9)에 직접 안전하게 연결되어 있는 것을 확인할 수 있습니다. 이를 통해 오배선으로 인한 부품 손상을 막고 오직 소프트웨어 논리에 집중할 수 있습니다.
■ 아두이노 IDE 기반 C언어 프로그램 코딩

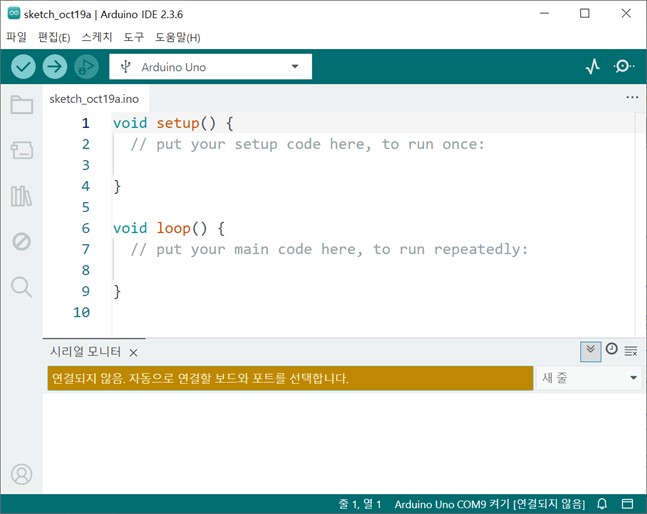

이제 소프트웨어 코딩을 위해 PC에 설치된 '아두이노 IDE (통합개발환경)' 프로그램을 실행해 주세요. 아두이노 IDE는 우리가 작성한 C언어 기반의 텍스트 코드를 기계어로 컴파일(번역)하고, USB 케이블을 통해 아두이노 보드의 마이크로컨트롤러 메모리에 직접 업로드하여 실습 결과를 즉시 구동해 볼 수 있는 필수 소프트웨어 도구입니다.
본격적인 프로그래밍에 앞서, 모터 제어 라이브러리에서 제공하는 핵심 명령어 두 가지의 기능과 메커니즘을 숙지해야 합니다.
| C언어 핵심 명령어 | 기능 분류 | 상세 동작 설명 및 제어 역할 |
|---|---|---|
| servo.attach(9) | 제어 준비 / 핀 설정 | 생성된 서보모터 객체가 물리적으로 연결된 아두이노의 9번 디지털 핀을 제어 채널로 초기화 및 활성화합니다. |
| servo.write(각도) | 각도 변위 데이터 전송 | 매개변수로 입력된 정수 값(0~180)의 각도로 모터 축을 움직이도록 PWM 신호를 발생시킵니다. |
아두이노 IDE 편집기 화면을 열고, 다음 순서에 따라 코드를 단계별로 작성하며 작동 원리를 이해해 봅시다.
Step 1. 라이브러리 추가 및 객체, 변수 설정
복잡한 PWM 레지스터 설정을 대신해 줄 표준 서보 라이브러리를 인클루드하고, 제어용 객체와 각도 연산 결과를 담아둘 메모리 공간(변수)을 선언합니다.
#include
Servo servo; // 제어를 담당할 서보모터 객체(인스턴스) 생성
int angle = 0; // 회전 각도 데이터를 저장할 정수형 변수 선언 및 0으로 초기화
Servo servo; // 제어를 담당할 서보모터 객체(인스턴스) 생성
int angle = 0; // 회전 각도 데이터를 저장할 정수형 변수 선언 및 0으로 초기화
Step 2. 셋업(Setup) 초기화 함수 설정
프로그램이 시작될 때 단 한 번 실행되는 블록으로, 소프트웨어 객체와 하드웨어 핀의 동기화를 컴파일러에게 지시합니다.
void setup() {
servo.attach(9); // [핵심 포인트] 서보모터가 배선된 9번 핀 출력 활성화
}
servo.attach(9); // [핵심 포인트] 서보모터가 배선된 9번 핀 출력 활성화
}
Step 3. 무한 루프(Loop) 알고리즘 메인 구현
C언어의 제어문인 for 반복문을 다중으로 배치하여, 0도에서 179도까지 1도씩 증가하며 휩쓸고 지나가는 스윕(Sweep) 동작과 반대로 감소하는 동작을 논리적으로 구축합니다.
void loop() {
// 1단계: 0도에서 시작하여 180도 미만까지 1도씩 증가하며 정회전
for(angle = 0; angle < 180; angle++) {
servo.write(angle); // 현재 변수 안의 각도 값으로 모터 구동 명령 전송
delay(20); // 모터 기어가 해당 각도까지 움직일 기계적 대기 시간(0.02초) 부여
}
// 2단계: 180도에서 시작하여 0도 초과까지 1도씩 감소하며 역회전
for(angle = 180; angle > 0; angle--) {
servo.write(angle);
delay(20);
}
}
// 1단계: 0도에서 시작하여 180도 미만까지 1도씩 증가하며 정회전
for(angle = 0; angle < 180; angle++) {
servo.write(angle); // 현재 변수 안의 각도 값으로 모터 구동 명령 전송
delay(20); // 모터 기어가 해당 각도까지 움직일 기계적 대기 시간(0.02초) 부여
}
// 2단계: 180도에서 시작하여 0도 초과까지 1도씩 감소하며 역회전
for(angle = 180; angle > 0; angle--) {
servo.write(angle);
delay(20);
}
}
코딩 강사님을 위한 교수법 팁: 소스 코드 내의 delay(20) 함수는 기계공학적으로 매우 중요한 의미를 가집니다. 아두이노 보드의 연산 처리 속도는 매우 빠르지만, 모터 안의 물리적인 톱니바퀴가 회전하는 데에는 절대적인 시간이 필요합니다. 만약 이 딜레이(대기 시간) 명령어가 생략된다면, 모터가 명령을 미처 다 수행하기도 전에 다음 각도 데이터가 쏟아져 들어와 모터가 제자리에서 심하게 떨리는 오작동을 일으킵니다. 실습 시 학생들에게 이 숫자를 10, 50, 100으로 직접 변경하여 코드 업로드를 해보도록 유도하면, 모터의 회전 속도 변화와 하드웨어 제어 타이밍의 상관관계를 체득하게 할 수 있습니다.

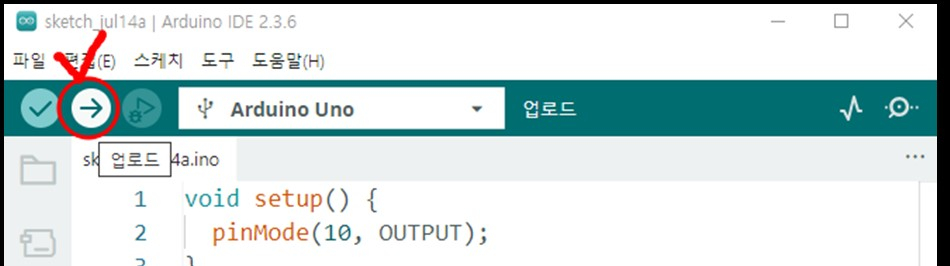

모든 코드 작성이 완료되었다면 IDE 상단 메뉴바에 있는 오른쪽 방향 화살표 모양의 '업로드' 버튼을 클릭하여 컴파일 및 전송을 시작합니다.
코드를 보드에 업로드 한 뒤, 서보모터 기어 축이 코딩한 알고리즘 흐름과 일치하게 0°~180° 구간을 1도 단위로 부드럽게 왕복 주행하는지 실시간으로 구동 결과를 확인해 봅니다!
오늘은 C언어를 기반으로 아두이노 올인원 키트 V2에 탑재된 SG90 서보모터를 정밀 제어하는 메커니즘을 상세히 알아보았습니다. 복잡한 브레드보드 전원 배선이나 점퍼 케이블 쇼트를 걱정하며 끙끙댈 필요 없이, 오직 프로그래밍 논리와 알고리즘 설계에만 100% 집중할 수 있어서 코딩 교육 현장에서의 강의 효율을 극대화할 수 있습니다.
기초 튜토리얼을 넘어 더욱 확장된 융합 실습 예제가 궁금하신가요? 체계적인 커리큘럼 기반의 교육 자료와 챕터별 상세 테크니컬 가이드를 참고하시면 학생들의 눈높이에 맞춘 훨씬 더 다채롭고 창의적인 로보틱스 프로젝트를 기획하실 수 있습니다. 앞으로도 선생님들의 성공적인 코딩 교육에 바로 활용할 수 있는 알찬 정보 밀도의 하이 퀄리티 기술 콘텐츠로 찾아뵙겠습니다. 다음 포스팅에서 또 유익한 실습으로 만나요!
