안녕하세요. 전자부품 기초와 메이커 실습을 안내하는 나도메이커입니다.

우리의 일상생활과 산업 현장에서 가스는 난방과 취사 등 유용하게 쓰이지만, 자칫 유출될 경우 생명을 위협하는 치명적인 사고로 이어질 수 있습니다. 이러한 눈에 보이지 않는 위험을 가장 먼저 감지하고 경고해 주는 장치가 바로 오늘 알아볼 가스감지 센서(Gas Sensor)입니다.

스마트홈, IoT(사물인터넷) 기반의 화재경보기, 그리고 각종 코딩 교육 프로젝트에서 빠지지 않고 등장하는 필수 부품입니다. 오늘은 이 가스감지 센서가 어떤 원리로 공기 중의 기체를 인식하는지, 그리고 아두이노(Arduino)와 결합하여 실제 경보 시스템을 어떻게 구축할 수 있는지 상세히 살펴보도록 하겠습니다.

■ 1. 가스감지 센서의 주요 종류

가스감지 센서는 타겟으로 하는 가스의 종류와 측정 환경에 따라 다양한 원리가 적용됩니다. 크게 네 가지로 분류할 수 있습니다.

• 반도체식 가스 센서: 특정 가스 성분이 반도체 소자 표면에 닿았을 때 발생하는 전기적 저항의 변화를 측정합니다. 반응 속도가 빠르고 수명이 길어 교육용 및 가정용으로 가장 널리 쓰입니다.
• 전기 화학식 가스 센서: 내부의 전해질이 특정 가스와 화학적 산화/환원 반응을 일으킬 때 발생하는 미세한 전류를 측정합니다. 정밀도가 높아 유독가스 감지에 탁월합니다.
• 접촉 연소식 가스 센서: 가연성 가스가 촉매와 만나 연소할 때 발생하는 열(온도 변화)을 감지합니다.
• 광학식(NDIR) 가스 센서: 가스 분자가 특정 적외선 파장을 흡수하는 성질을 이용하는 고급 센서로, 이산화탄소(CO2) 측정에 주로 사용됩니다.

■ 2. 반도체 가스 센서의 핵심 동작 원리

전자부품 기초 실습에서 우리가 가장 쉽게 접할 수 있는 종류는 단연 반도체 가스 센서입니다. 이 센서의 표면은 산화 주석(SnO2)과 같은 금속 산화물 반도체 물질로 코팅되어 있습니다.

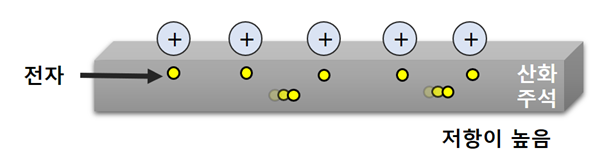

깨끗한 공기 중에서는 대기 중의 산소(O2) 분자가 이 반도체 표면에 달라붙어 내부의 전자를 강력하게 포획합니다. 전자가 묶여버리면 전기가 잘 흐르지 못하게 되므로, 센서 내부의 전기적 저항은 매우 높은 상태를 유지하게 됩니다. (이는 MOSFET 소자에서 전압으로 정공을 조절하는 전자공학적 원리와 매우 유사합니다.)

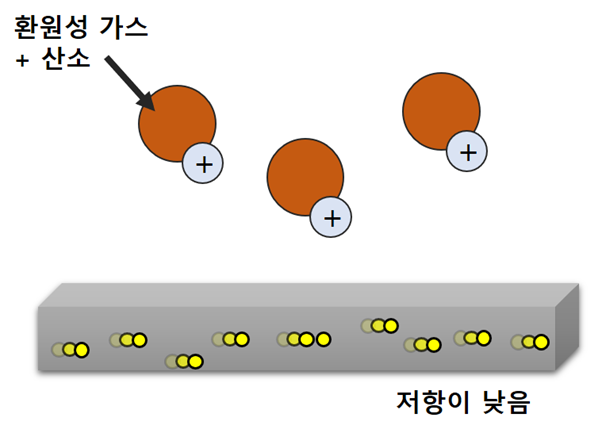

그런데 이때 가연성 가스나 유기 용매 증기처럼 산소를 좋아하는 성질(환원성)을 가진 타겟 가스가 센서 주변으로 유입되면 상황이 바뀝니다. 유입된 가스 분자가 표면에 붙어있던 산소와 화학적으로 반응하여 결합해 버리면, 산소에 붙잡혀 있던 전자들이 다시 반도체 내부로 풀려나게 됩니다. 전자가 자유로워지면 전기가 아주 잘 통하게 되어 센서의 저항값이 급격히 떨어지게 되는 원리입니다. 아두이노는 바로 이 낮아진 저항값(전압의 변화)을 아날로그 신호로 읽어들여 가스의 농도를 파악합니다.

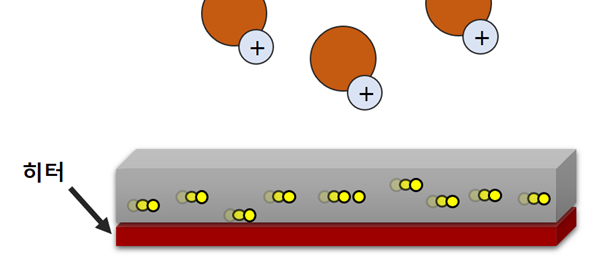

중요한 포인트가 있습니다. 이 산화 및 환원 반응이 빠르고 원활하게 일어나기 위해서는 반도체 표면의 온도를 약 200~400℃ 이상으로 뜨겁게 달궈주어야 합니다. 따라서 반도체 가스 센서 내부에는 초소형 마이크로 히터(Heater) 회로가 내장되어 있으며, 전원을 인가한 뒤 센서가 뜨거워지는 일정한 예열 시간(Preheating Time)을 거쳐야만 정확한 가스 감지가 가능해집니다.

■ 3. 우리 삶을 지키는 응용 분야

반도체 가스 센서는 뛰어난 가성비와 빠른 응답성 덕분에 산업 안전과 환경 모니터링 분야의 핵심 부품으로 활약하고 있습니다.

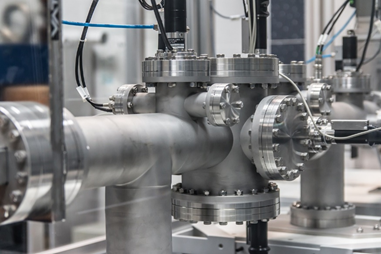

대규모 화학 공장이나 제철소, 발전소에서는 배관망 곳곳에 센서를 부착하여 메탄, 일산화탄소 등 유독성 및 가연성 가스의 미세한 누출을 24시간 감지합니다. 이를 통해 폭발 사고를 미연에 방지하고 작업자의 소중한 생명을 지킵니다.

또한, 밀폐된 공간의 대기질 오염 물질 농도를 모니터링하여 스마트 환기 시스템과 연동하는 역할도 수행합니다.

최근에는 차박이나 겨울철 캠핑족이 늘어나면서 텐트 내 난로 사용 시 발생하는 치명적인 일산화탄소(CO) 중독 사고를 막기 위한 휴대용 경보기에도 이 센서 기술이 필수적으로 탑재되어 우리의 안전한 여가를 돕고 있습니다.

■ 4. 아두이노 전용 MQ 가스 센서 시리즈

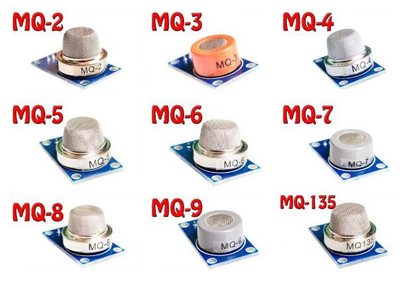

아두이노 실습이나 메이커 프로젝트에서 가장 대중적으로 사용되는 반도체 가스 센서 라인업은 단연 'MQ 시리즈'입니다. 이 센서들은 뒤에 붙는 모델 번호에 따라 내부 반도체 물질의 배합이 달라 특정 가스에 더 민감하게 반응하도록 설계되었습니다.

• MQ-2: 메탄, 부탄, 프로판, 수소, 알코올, 연기 등 (범용 가연성 가스 감지에 탁월)
• MQ-3: 알코올, 에탄올 감지 (음주 측정기 프로젝트에 적합)
• MQ-4: 메탄(CH4) 및 천연가스 특화 감지
• MQ-5: LPG, 천연가스, 도시가스 감지
• MQ-6: LPG, 이소부탄, 프로판 감지
• MQ-7: 일산화탄소(CO) 집중 감지 (안전 경보기 제작용)
• MQ-8: 수소(H2) 감지
• MQ-9: 가연성 가스 및 일산화탄소 감지
• MQ-135: 암모니아, 아황산가스, 이산화탄소, 연기 등 대기질 및 유독가스 종합 감지

■ 5. 아두이노(MQ-2) 가스 감지 실습 코딩

이론을 배웠으니 이제 직접 회로를 꾸며볼 차례입니다. MQ 시리즈 중 가연성 가스와 일상적인 연기를 폭넓게 감지할 수 있어 입문용으로 가장 추천하는 MQ-2 가스 센서 모듈을 이용해 가스 누출 경보기를 만들어 보겠습니다.

필수 준비물

아두이노 우노 보드, MQ-2 가스 센서 모듈, 브레드보드(빵판), 점퍼 케이블 여러 가닥, 경고등 역할을 할 LED 및 220옴 저항 1개.

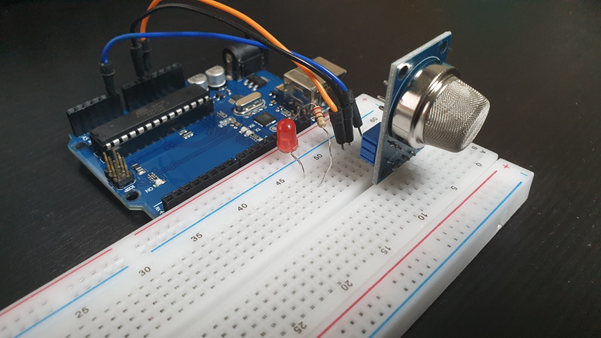

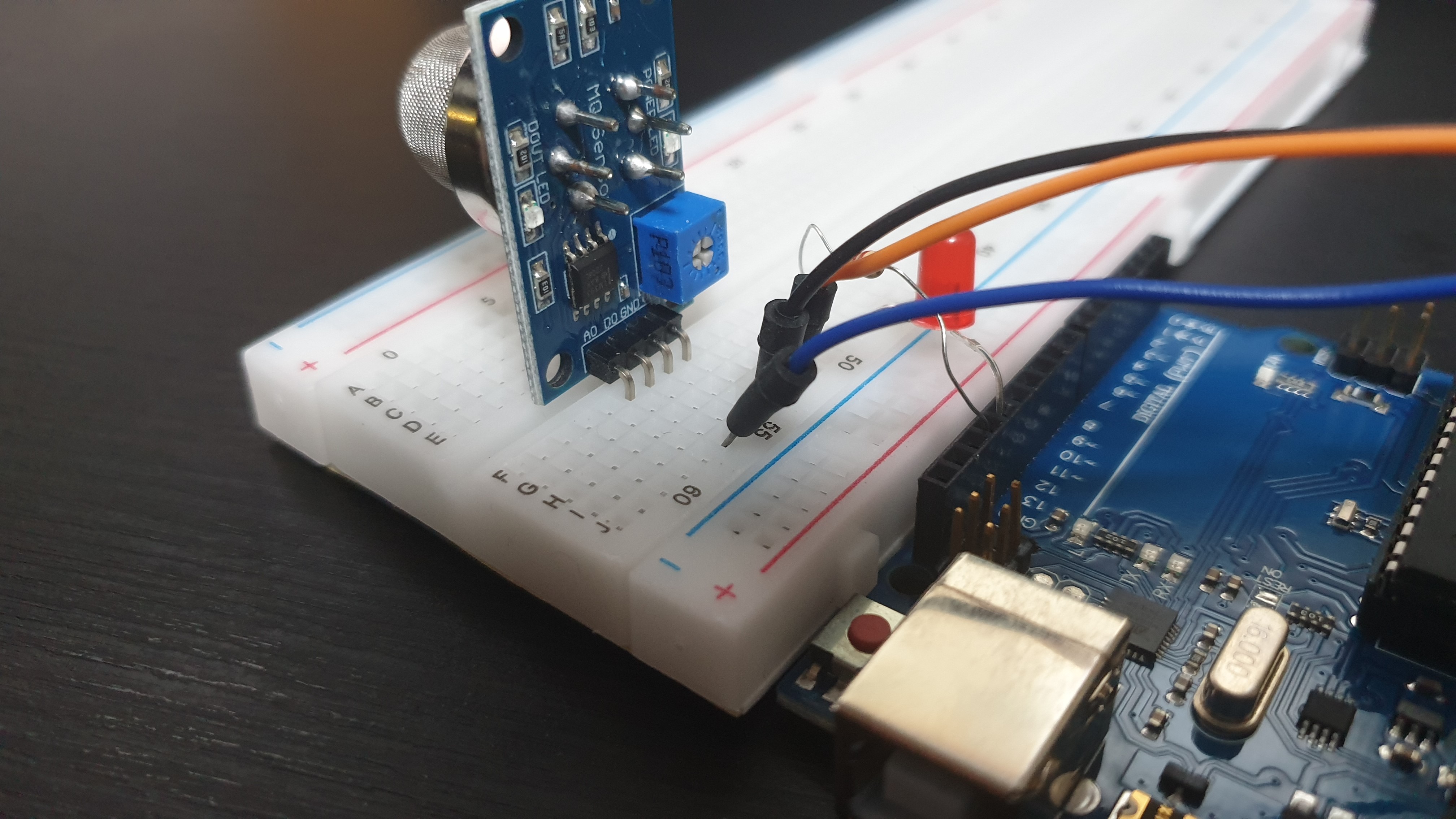

하드웨어 회로 구성

1. 아두이노의 디지털 13번 핀에 LED의 긴 다리(+)를 연결하고, 짧은 다리(-)는 저항을 거쳐 아두이노의 GND에 연결합니다.
2. MQ-2 센서 모듈에는 보통 4개의 핀(VCC, GND, D0, A0)이 있습니다. 안정적인 전원 공급을 위해 센서의 VCC는 아두이노의 5V에, GND는 GND에 각각 연결합니다.
3. 가스의 농도 변화를 미세하게 연속적인 데이터로 읽기 위해 센서의 A0(아날로그 출력) 핀을 아두이노의 아날로그 입력인 A0 핀에 연결해 줍니다.

아두이노 코딩 및 업로드

제공된 코드를 다운로드하여 아두이노 IDE에서 보드로 업로드합니다. 코드는 analogRead(A0) 함수를 통해 센서 값을 실시간으로 읽어오며, 특정 수치(임계값)를 넘어서면 13번 핀의 LED를 켜도록 프로그래밍 되어 있습니다.

시리얼 모니터를 켠 상태에서, 일상에서 흔히 볼 수 있는 가스라이터를 켜지 않고 가스만 살짝 뿜어 센서 근처에 대봅니다. (※ 화재 및 폭발 위험이 있으므로 반드시 불꽃을 튀기지 말고, 환기가 잘 되는 곳에서 소량의 가스만 테스트하시기 바랍니다.) 센서가 부탄가스를 즉각 감지하면 저항이 변하며 아날로그 수치가 치솟게 되고, 설정한 위험 수치를 넘는 순간 붉은색 LED가 경고등처럼 밝게 켜지는 것을 성공적으로 확인할 수 있습니다.

가스는 우리의 삶을 편리하게 해 주지만, 언제나 철저한 관리와 예방이 필수적입니다. 오늘 배운 가스 센서의 원리를 응용하여 스피커 모듈이나 와이파이(IoT) 보드를 추가하면 스마트폰으로 알림을 보내주는 실전 방재 시스템도 직접 구현하실 수 있습니다.

지금까지 전자부품 기초와 아두이노를 활용한 가스감지 센서 완벽 가이드였습니다. 메이킹 과정에서 회로 구성이 헷갈리시거나, 센서의 보정(Calibration) 방법 등 더 깊은 내용이 궁금하시다면 언제든 댓글을 남겨주세요!
