안녕하세요, 메이커 문화를 선도하는 나도메이커입니다 :)

오늘도 책상 위에서 빵판(브레드보드)과 점퍼선, 그리고 아두이노 보드와 씨름 중인 수많은 메이커 여러분! 전자부품 기초에 입문하여 LED도 깜빡여보고, 초음파 센서로 거리 값도 읽어보다 보면 문득 회로 한가운데 자리 잡은 부품에 대해 이런 근본적인 궁금증이 생기기 마련입니다.

"대체 이 파란색 기판에서 센서의 값을 판단하고, 모터를 돌리라고 실제 명령을 내리는 녀석은 정확히 누구일까?"

오늘은 피지컬 컴퓨팅의 핵심이자 아두이노의 진짜 심장, MCU(마이크로컨트롤러)의 원리와 역할에 대해 아주 쉽고 깊이 있게 파헤쳐보려고 합니다.

■ 1. MCU, 칩 하나에 다 들어간 '초미니 컴퓨터'

우리가 일상에서 흔히 사용하는 노트북이나 데스크탑 PC의 내부를 열어보면 연산을 담당하는 CPU, 단기 기억을 담당하는 RAM, 그리고 데이터를 영구적으로 저장하는 하드디스크(또는 SSD) 등 핵심 부품들이 넓은 메인보드 위에 각각 따로따로 거대하게 자리 잡고 있습니다. 하지만 센서 데이터를 수집하고 간단한 제어를 수행하는 소형 임베디드 장치에 그런 거대한 시스템을 집어넣을 수는 없습니다.

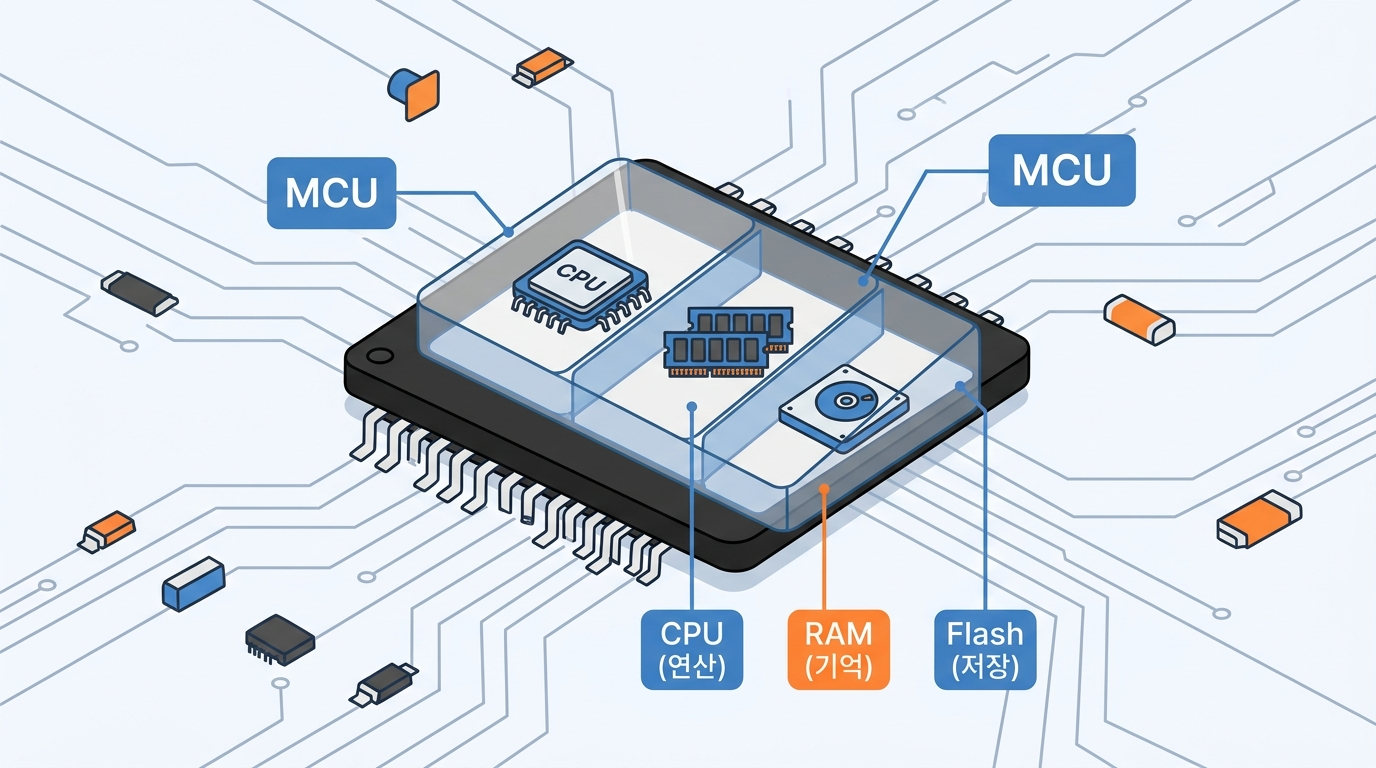

그래서 탄생한 반도체 기술의 결정체가 바로 MCU(Microcontroller Unit)입니다. 엄지손톱만 한 작은 검은색 패키지 칩 하나 내부에 '연산장치(CPU), 임시 기억공간(SRAM), 프로그램 저장공간(Flash Memory), 그리고 외부와 통신하는 입출력 포트(I/O)'를 몽땅 압축해서 집어넣은 진정한 '원칩 컴퓨터(One-chip Computer)'인 셈입니다.

국민 교육용 보드라 불리는 아두이노 우노(Arduino Uno)의 중앙에 자리 잡은 길쭉한 검은색 칩, 바로 'ATmega328P'가 이 보드의 주인공인 MCU입니다. 우리가 C/C++ 기반으로 열심히 작성하여 업로드한 코드는 아두이노 보드 전체에 퍼지는 것이 아니라, 오직 이 ATmega328P 칩 내부의 플래시 메모리로 들어가 순차적으로 실행되는 것입니다.

■ 2. 아두이노 보드와 MCU, 헷갈리지 마세요!

전자부품 기초를 다지는 초보자분들이 입문 단계에서 가장 많이 겪는 혼동이자 질문이 있습니다. "아두이노가 곧 MCU를 의미하는 건가요?" 결론부터 말씀드리면 아닙니다.

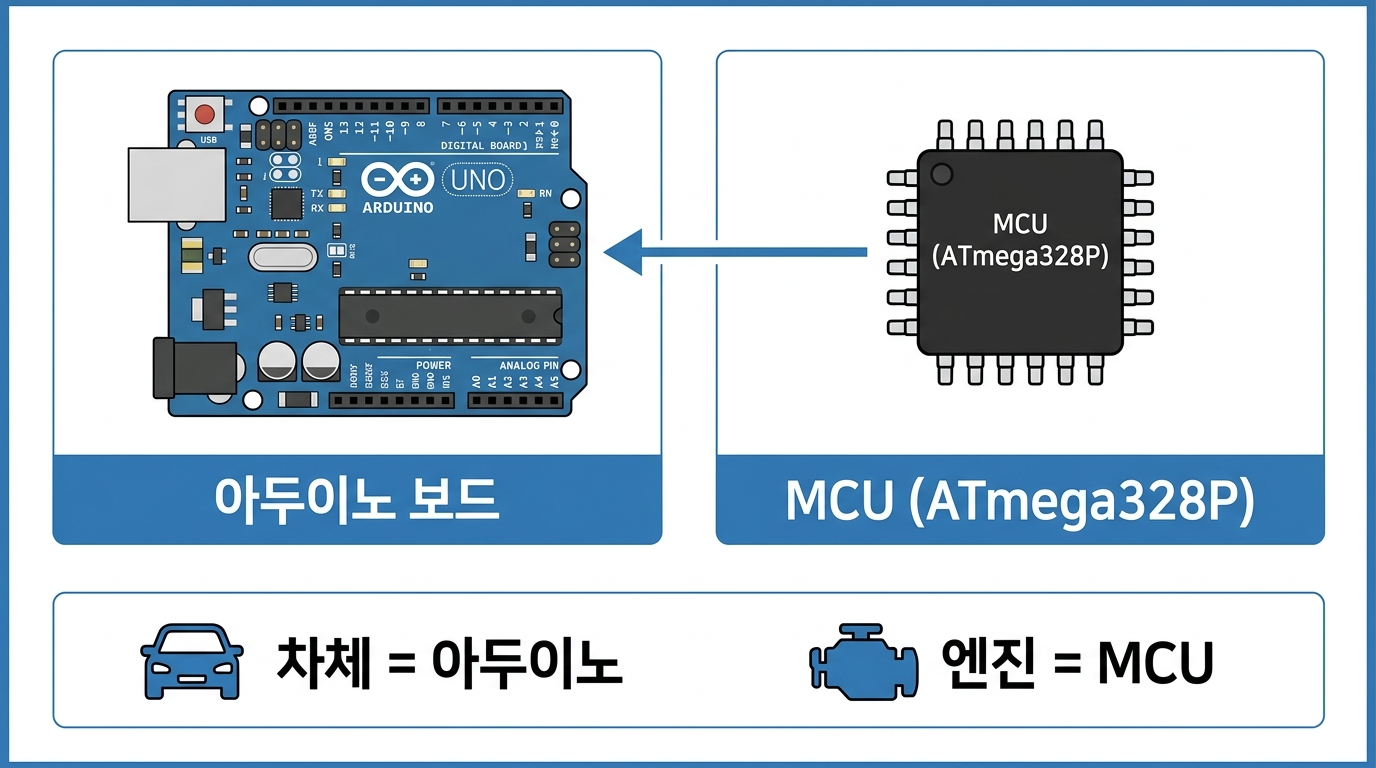

역할을 자동차에 비유하자면 아주 명확해집니다.

• MCU (ATmega328P): 자동차에 동력을 제공하는 핵심 '엔진'입니다. 코드를 실행하고 연산하는 근본적인 주체입니다.
• 아두이노(Arduino) 보드: 우리가 엔진을 안전하고 편리하게 다룰 수 있도록 도와주는 '운전석, 핸들, 프레임이 모두 갖춰진 차체'입니다.

만약 엔진(MCU) 칩만 책상 위에 덜렁 놓여있다면, 여기에 전기를 어떻게 일정하게 공급할지, 컴퓨터와 통신은 어떻게 할지 눈앞이 막막해집니다. 이를 해결하기 위해 아두이노 보드 위에는 불안정한 전압을 5V로 일정하게 맞춰주는 전압 레귤레이터, 컴퓨터의 USB 신호를 칩이 이해할 수 있게 변환해 주는 시리얼 변환 칩, 칩의 심장 박동을 맞춰주는 크리스탈 발진기, 그리고 부품을 쉽게 꽂을 수 있는 핀 헤더가 정교하게 설계되어 있습니다. 즉, 아두이노는 까다로운 MCU를 일반인도 USB 케이블 하나로 쉽게 프로그래밍할 수 있게 만든 '친절한 개발 플랫폼'인 것입니다.

■ 3. 실습 오류 해결: 내 MCU가 멈추는 이유

회로를 구성하고 코딩을 하다 보면 칩이 비정상적으로 뜨거워지거나, 코드에는 전혀 문제가 없는데 시스템이 중간에 멈춰버리는(프리징) 현상을 겪게 됩니다. 이럴 땐 하드웨어로서의 MCU가 가진 물리적 한계와 성격을 이해해야 합니다.

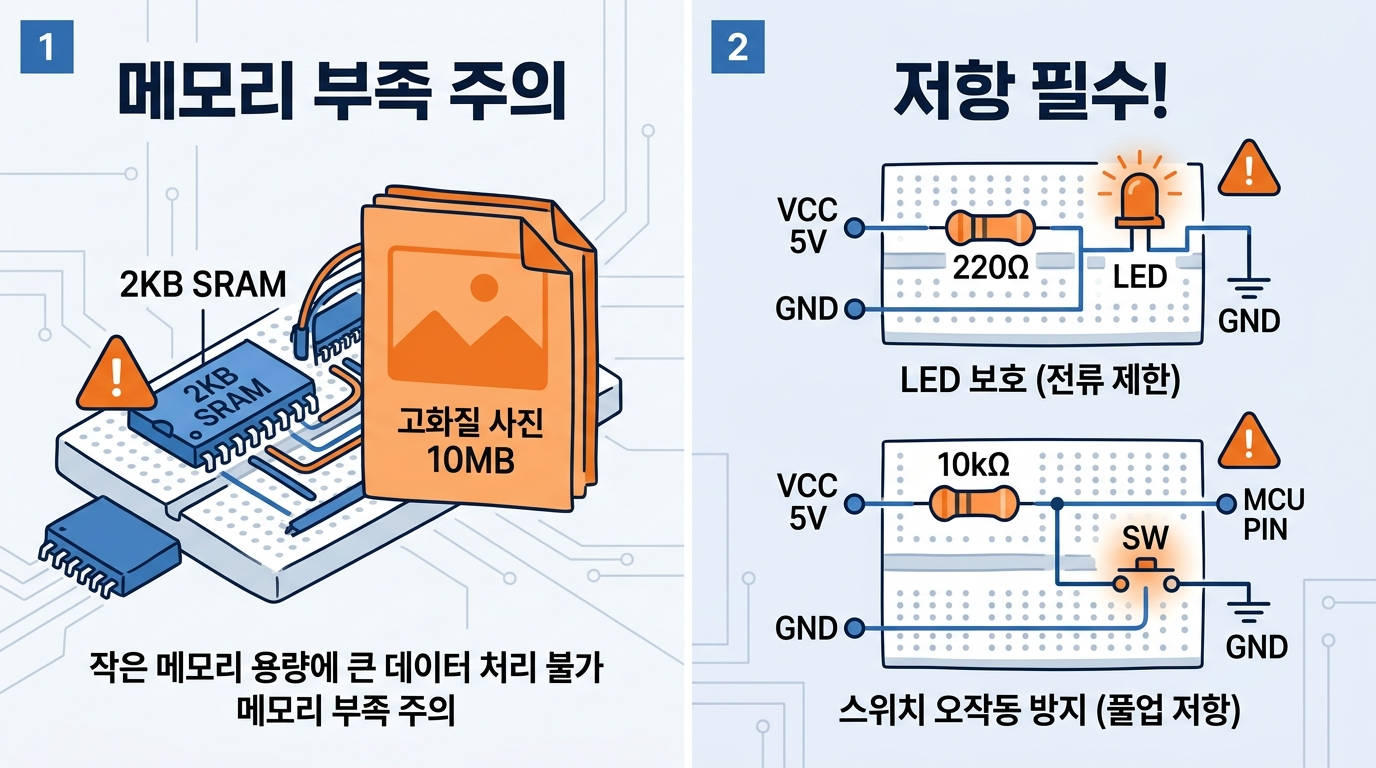

1) 메모리가 상상 이상으로 작습니다!
PC의 램이 16GB, 32GB를 넘나드는 시대지만, 아두이노 우노(ATmega328P)가 연산 중 데이터를 임시로 저장하는 작업 공간인 SRAM의 크기는 고작 '2KB(킬로바이트)'에 불과합니다. 이는 스마트폰으로 찍은 저해상도 사진 한 장의 데이터도 담을 수 없는 극도로 협소한 공간입니다. 만약 코드에서 무거운 String(문자열) 객체를 남발하거나, 방대한 센서 데이터를 배열(Array)에 끝없이 담으려 한다면 메모리 충돌(Stack Overflow)이 발생하여 MCU가 즉시 "나 안 해!"하고 뻗어버리게 됩니다. 임베디드 코딩에서는 메모리 최적화가 생명입니다.

2) 저항(Resistor)은 선택이 아닌 필수 생명줄입니다!
MCU 외부로 뻗어 나온 입출력 핀(GPIO)들은 생각보다 물리적인 전기 충격에 매우 예민합니다. 핀 하나당 허용되는 최대 출력 전류는 약 20mA~40mA 수준입니다. 만약 LED를 연결할 때 전류를 제한해 주는 220옴(Ω)이나 330옴 저항을 달아주지 않으면, 과도한 전류가 흘러 MCU 내부 핀 회로가 영구적으로 타버릴 수 있습니다. 또한, 택트 스위치(버튼)를 사용할 때 10k옴 저항을 이용해 풀업(Pull-up)이나 풀다운(Pull-down) 처리를 해주지 않으면, 공중에 떠 있는 플로팅(Floating) 상태가 되어 칩이 노이즈를 스위치 입력으로 착각하고 자기 멋대로 오작동을 일으킵니다. 저항은 우리의 소중하고 연약한 MCU를 든든하게 지켜주는 '최전선 보호막'입니다.

■ 4. 스탠드얼론(Standalone)으로 메이킹 급 나누기

이제 "아, 이 검은색 칩이 명령을 내리는 두뇌구나!"라는 것을 명확히 인지했다면, 여러분의 전자회로 실력은 한 단계 크게 도약할 준비가 된 것입니다.

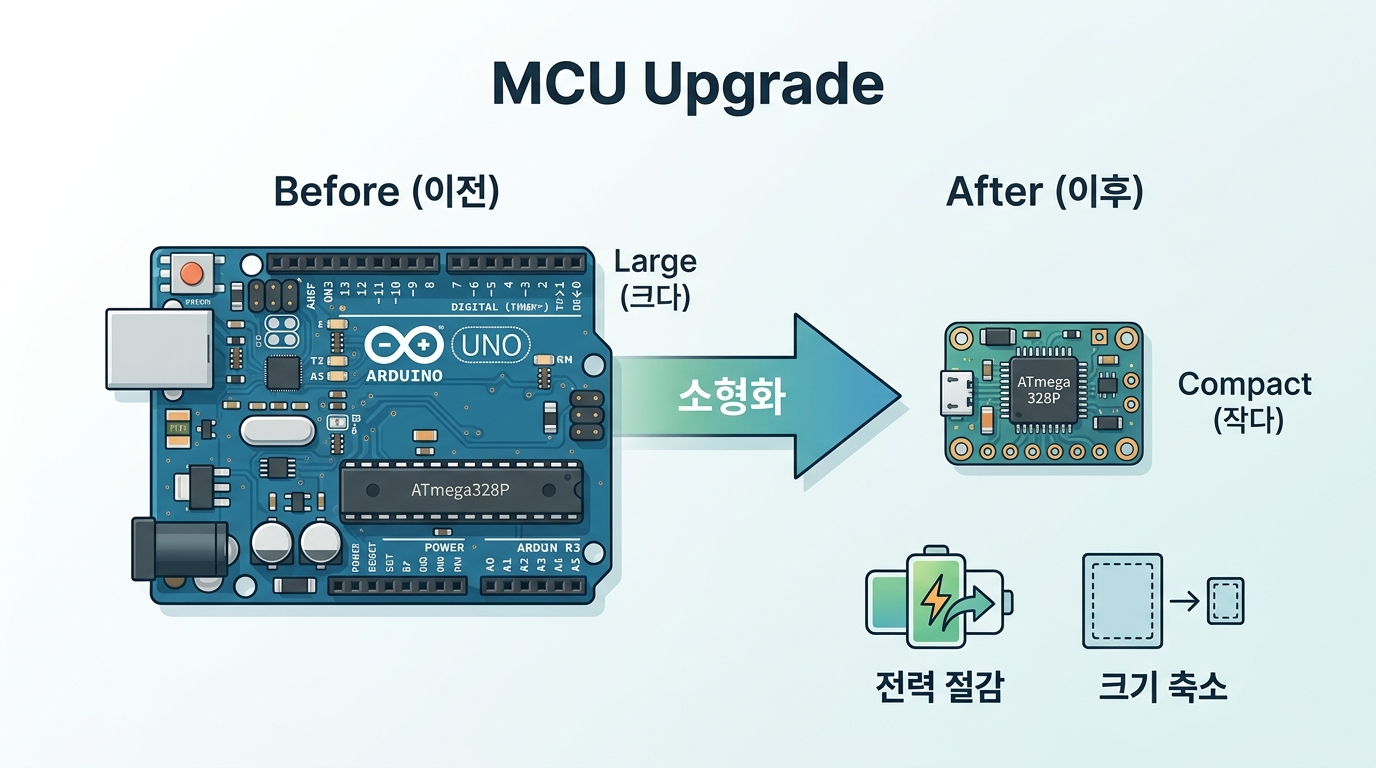

메이킹의 고수가 되면 최종 완성품에 거대하고 비싼 아두이노 보드 전체를 집어넣지 않습니다. 코딩과 테스트가 끝난 후, 보드 중앙에 있는 ATmega328P 칩만 쏙 뽑아내어 아주 작은 만능 기판(Perfboard)이나 직접 설계한 커스텀 PCB에 옮겨 심는 작업을 하게 됩니다. 이를 전문 용어로 '스탠드얼론(Standalone) 아두이노' 구성이라고 부릅니다.

칩 주변에 필수적으로 필요한 16MHz 크리스탈 발진기와 몇 개의 커패시터, 그리고 전원만 연결해주면 거대한 보드 없이도 동일한 기능을 완벽하게 수행합니다. 불필요한 시리얼 칩이나 LED가 소모하던 전력이 사라지기 때문에 전력 소모를 획기적으로 줄여 코인 배터리 하나로도 수개월을 버티는 초소형 웨어러블 가젯이나 나만의 IoT 디바이스를 완성할 수 있습니다.

늘 무심코 지나쳤던 아두이노 중앙의 길쭉한 검은색 칩, 이제 그 엄청난 잠재력이 조금은 새롭게 보이시나요? 결국 전자부품 기초와 아두이노를 공부한다는 것은, 다양한 센서를 매개로 이 작은 MCU라는 두뇌와 깊게 소통하고 친해지는 과정입니다. 프로젝트를 진행하시다가 "어? 이 부품은 왜 스펙대로 동작하지 않지?" 싶은 하드웨어적 궁금증이 생긴다면 언제든 댓글을 남겨주세요!

오늘도 여러분의 반짝이는 아이디어를 현실로 만드는 즐거운 메이킹 하시기 바랍니다! :)
