안녕하세요, 기초 전자회로와 메이커 문화를 안내하는 나도메이커입니다.

전자제품을 분해하거나 복잡한 기판을 자세히 들여다보면, 구리 선이 마치 스프링처럼 촘촘하게 감겨 있는 독특한 형태의 부품을 흔히 발견할 수 있습니다. 이 부품의 이름이 바로 오늘 다룰 '코일(Coil)'입니다.

외형은 단순히 전선을 감아놓은 것처럼 보이지만, 현대 전자회로 설계와 아두이노 기반의 피지컬 컴퓨팅 프로젝트에서는 절대 빠질 수 없는 매우 중요한 핵심 부품입니다. 저항, 커패시터와 함께 수동소자의 3대장으로 불리는 코일은 전류의 흐름을 다이나믹하게 제어하는 마법 같은 역할을 수행합니다. 오늘은 전자부품 기초 시리즈의 핵심, 코일(인덕터)의 동작 원리와 회로 내 활용 사례, 그리고 부품 선정 꿀팁까지 밀도 있게 짚어보겠습니다.

■ 1. 코일(인덕터)이란 무엇인가요?

코일은 전문적인 전자 회로 설계 용어로 '인덕터(Inductor)'라고 부릅니다. 회로 내에서 부품들이 하는 역할을 비교해 보면 코일의 정체성이 명확해집니다. 저항(Resistor)이 '전류의 흐름 자체'를 방해하고, 커패시터(Capacitor)가 '전압의 급격한 변화'를 방해한다면, 인덕터는 '전류의 급격한 변화'를 방해하는 특성을 가진 부품입니다.

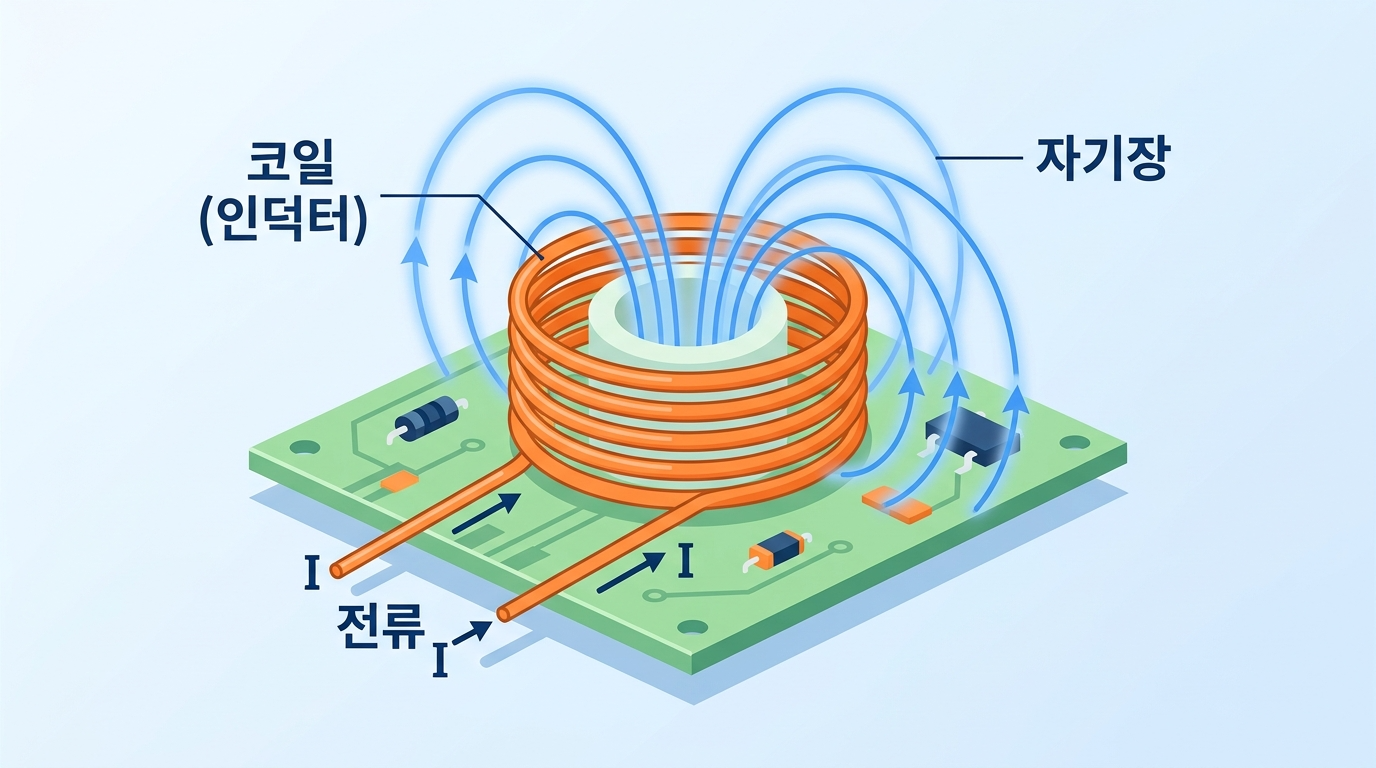

전선을 일직선으로 두지 않고 둥글게 원통형으로 감아서 코일 형태로 만들게 되면, 그 내부에 강력한 자기장이 형성됩니다. 흥미롭게도 코일은 전기에너지를 배터리처럼 화학적으로 저장하는 것이 아니라, '자기장(Magnetic Field)'의 형태로 에너지를 변환하여 임시 저장합니다. 이러한 코일 고유의 성질과 능력을 '인덕턴스(Inductance)'라고 부르며, 이를 측정하는 단위로는 물리학자인 조셉 헨리의 이름을 딴 '헨리(H)'를 사용합니다. 일반적인 소형 전자 회로 기판이나 코딩 교육용 모듈에서는 주로 마이크로헨리(μH)나 밀리헨리(mH) 단위의 인덕터가 널리 사용됩니다.

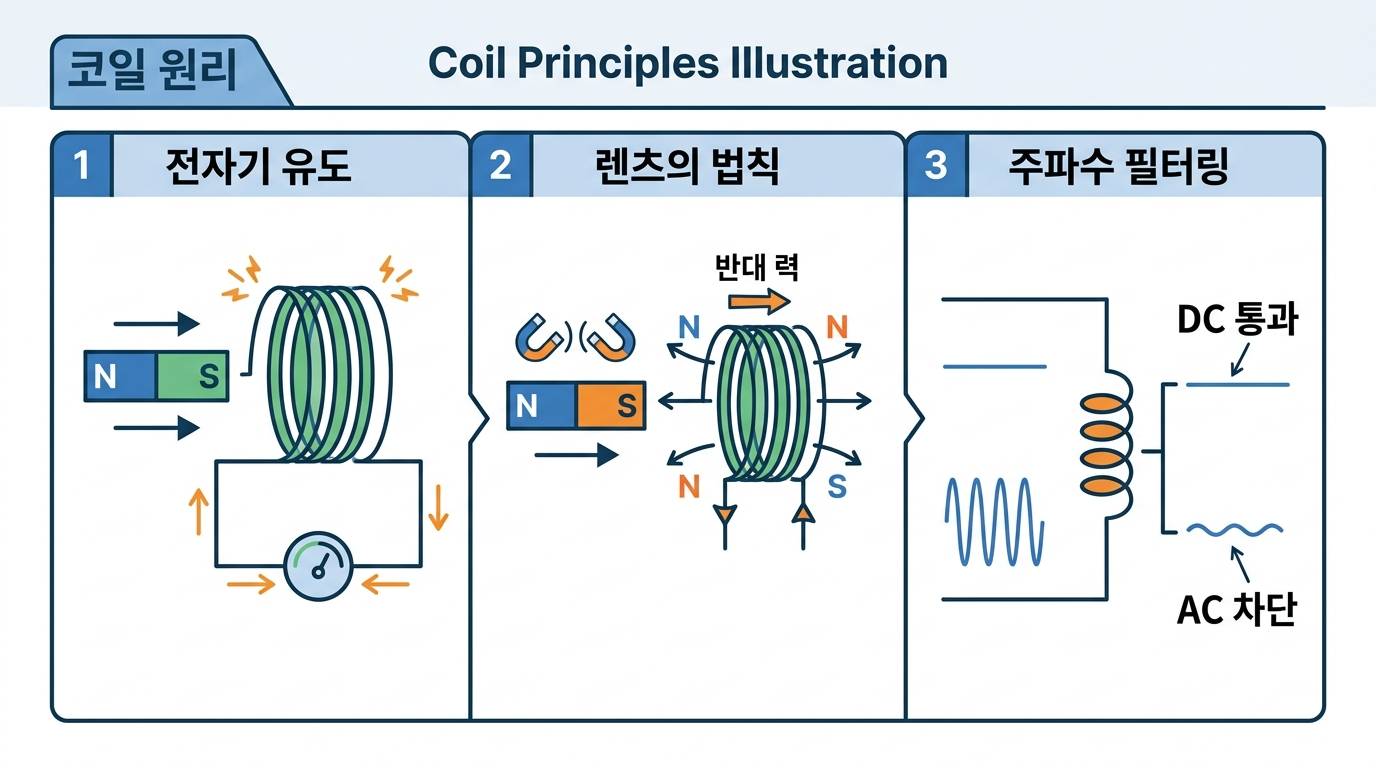

■ 2. 기억해야 할 코일의 3가지 핵심 원리

코일의 동작 방식을 이해하기 위해서는 다음 세 가지 물리적 특성을 반드시 숙지해야 합니다. 이 원리들이 실제 부품의 스펙을 결정짓습니다.

1) 전자기 유도 (Electromagnetic Induction)
코일에 전류를 흘려보내면 내부에서 자기장이 발생하여 코일 자체가 하나의 자석(전자석)이 됩니다. 반대로 코일 주변에서 영구 자석을 물리적으로 움직여 자기장에 변화를 주면, 코일 스스로 전압을 유도하여 전류를 만들어냅니다. 이것이 바로 우리가 사용하는 모터와 발전기, 그리고 무선 충전 기술을 관통하는 가장 핵심적인 기본 원리입니다.

2) 전류의 관성 (렌츠의 법칙, Lenz's Law)
코일은 일종의 '전기적 관성'을 가지고 있어서 현재의 상태를 필사적으로 유지하려는 고집이 엄청납니다. 회로에 갑자기 전류가 흐르려 하면 내부 자기장을 이용해 이를 밀어내며 서서히 흐르게 만들고, 반대로 잘 흐르던 전류가 갑자기 끊기려 하면 내부에 저장했던 자기장을 다시 전기에너지로 방출하여 어떻게든 계속 전류를 흐르게 하려는 성질을 보입니다.

3) 주파수 필터링 (Frequency Response)
코일은 전류의 주파수에 따라 완전히 다른 태도를 보입니다. 진동이 없는 즉, 주파수가 0인 직류(DC) 전원은 단순한 전선처럼 아무런 저항 없이 무사 통과시킵니다. 하지만 주파수가 높아 빠르게 진동하는 교류(AC) 전원이나 고주파 노이즈 성분이 들어오면 임피던스(저항성)가 급격히 높아져 이를 강하게 가로막는 필터 역할을 수행합니다.

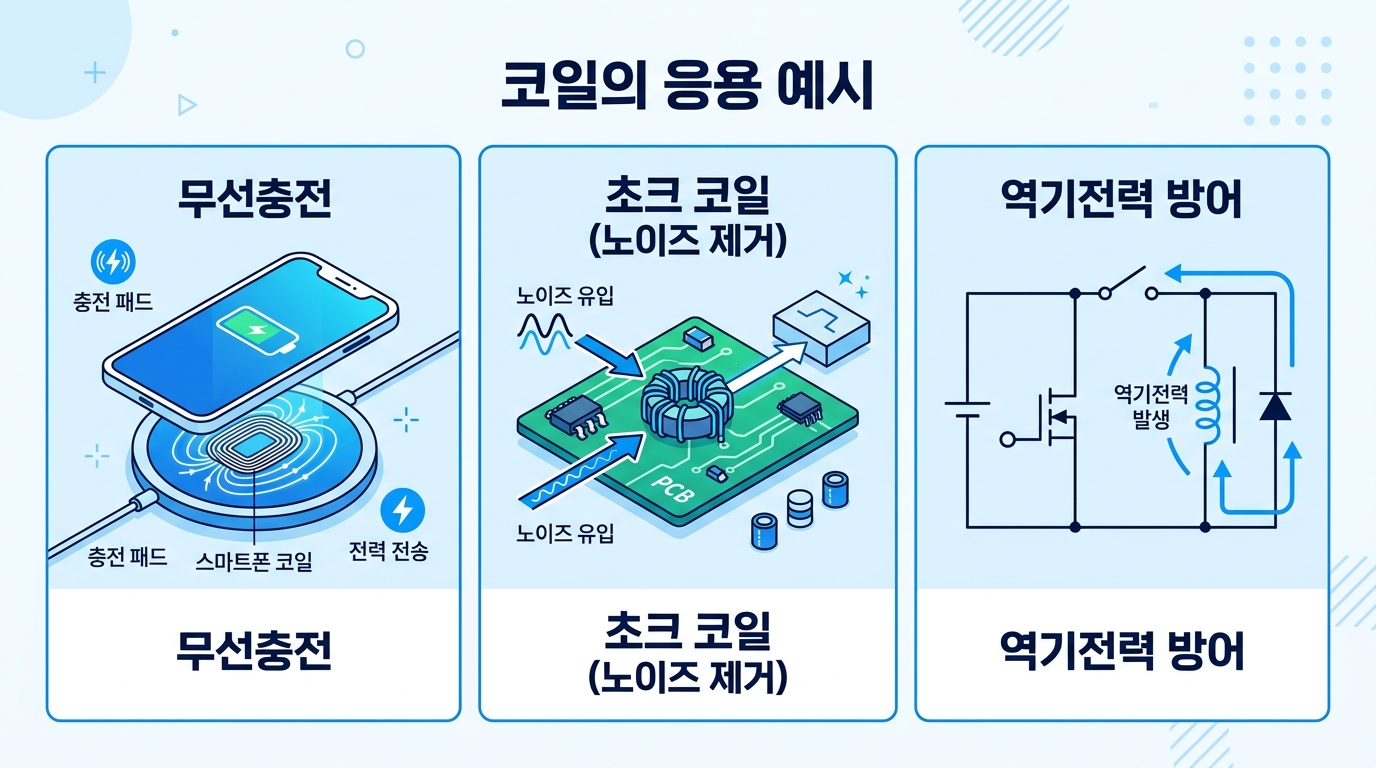

■ 3. 실생활과 전자회로 속 코일 활용 사례

이러한 복잡한 원리들이 실제 우리 생활과 전자 DIY 프로젝트에서는 어떻게 적용될까요?

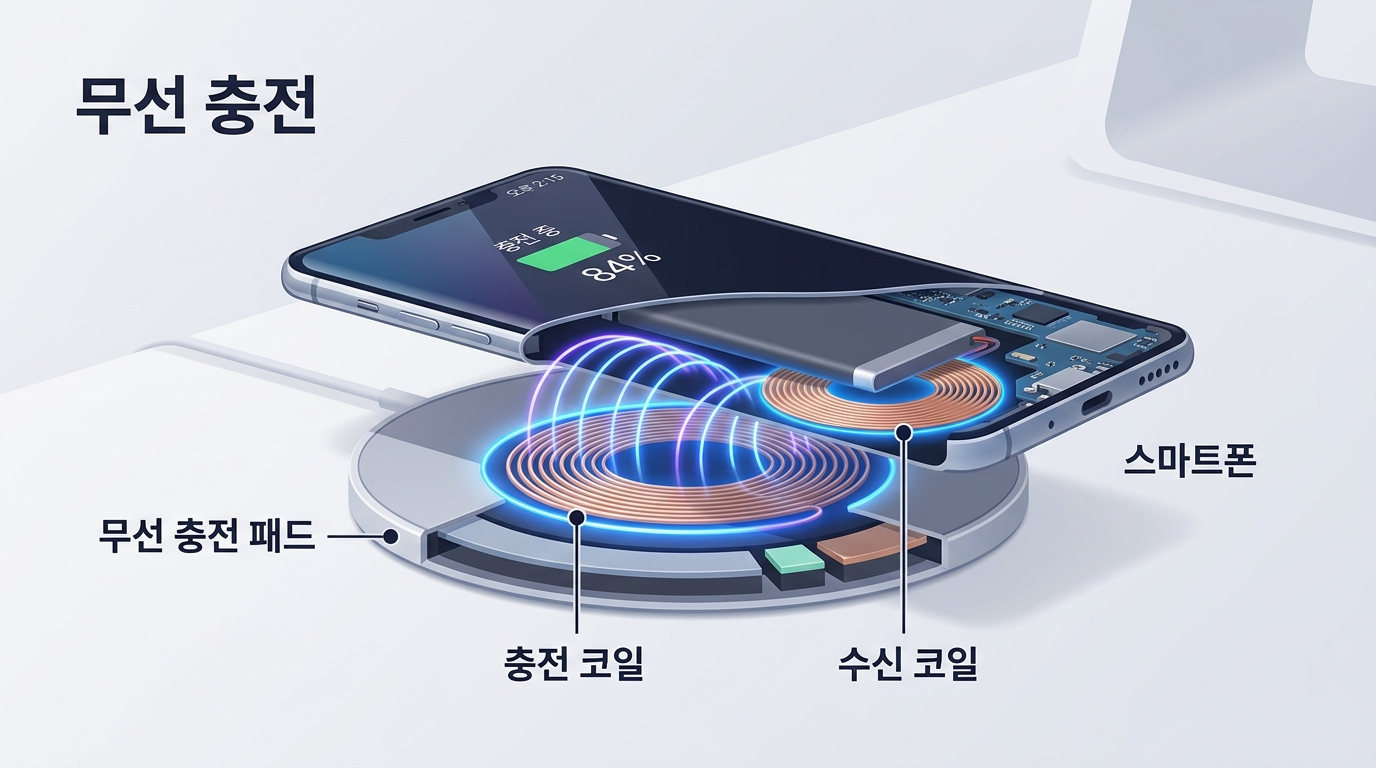

1. 스마트폰 무선 충전기

스마트폰 무선 충전 패드 내부와 스마트폰 뒷면 안쪽에는 각각 넓게 감긴 코일이 내장되어 있습니다. 충전기 쪽 코일에 교류 전류를 흘려 빠르게 자기장 변화를 일으키면, 이 자기장이 스마트폰 쪽 코일에 닿아 '전자기 유도' 현상을 일으킵니다. 이를 통해 금속 전선의 직접적인 물리적 연결 없이도 배터리를 안전하게 충전할 수 있게 됩니다.

2. 전원 노이즈를 잡는 '초크 코일(Choke Coil)'

아두이노나 라즈베리파이에 연결되는 정밀한 센서나 고음질 오디오 회로에 고주파 노이즈가 섞여 들어가면 치명적인 오작동이 발생합니다. 이때 전원 입력선단에 10μH 등의 적절한 용량을 가진 인덕터를 달아주면, 시스템 작동에 필요한 직류(DC) 전원만 통과시키고 시스템을 교란하는 고주파 노이즈 성분은 차단하는 훌륭한 로우패스 필터(Low-pass Filter)가 완성됩니다.

3. 회로를 보호하는 '역기전력(Back EMF)' 방어

전자회로 설계 시 가장 주의해야 할 부분입니다. DC 모터나 릴레이처럼 내부에 거대한 코일이 들어있는 부품의 전원을 스위치로 갑자기 차단하면, 코일의 강한 관성 때문에 붕괴되는 자기장이 순간적으로 수십~수백 볼트의 고전압인 역기전력(Back EMF)을 발생시킵니다. 이 전압이 메인 컨트롤러(MCU)로 역류하면 회로가 즉시 타버릴 수 있습니다. 이를 완벽하게 막기 위해 모터나 릴레이 양단에 반드시 1N4007 같은 환류 다이오드(Flyback Diode)를 병렬로 역방향 연결하여, 발생한 전류가 안전하게 소모될 수 있는 우회로를 만들어주어야 합니다.

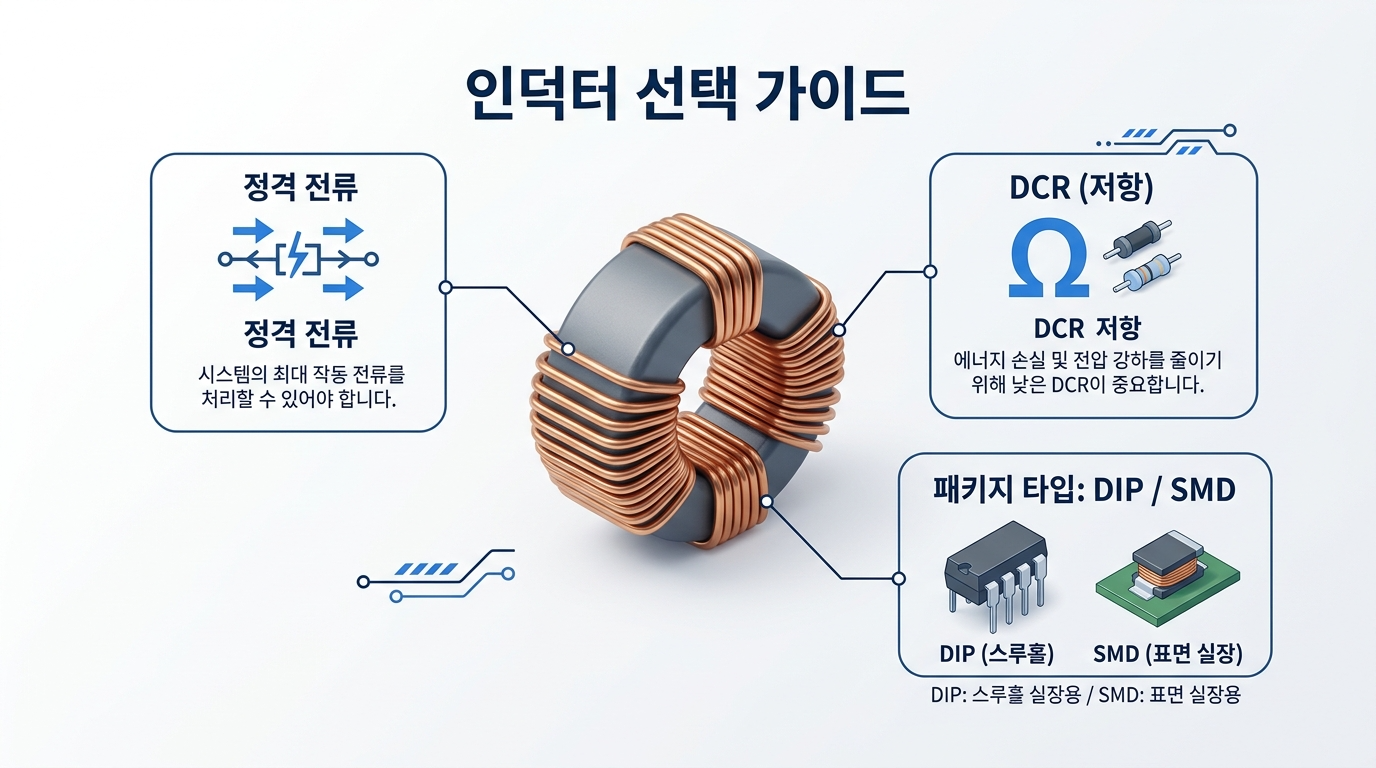

■ 4. 실전! 내 회로에 딱 맞는 코일 고르는 꿀팁

수많은 종류의 부품과 복잡한 데이터시트 앞에서 당황할 필요가 없습니다. 회로 설계에 필요한 기본 용량(인덕턴스, 예: 10μH)을 계산하여 정했다면, 부품 쇼핑몰에서 다음 3가지 핵심 스펙만 정확히 필터링하여 확인하면 됩니다.

정격 전류 (Rated Current)
코일이 열화되거나 타버리지 않고 정상적으로 버틸 수 있는 최대 전류의 한계치입니다. 코일의 구리선 굵기와 직결되며, 내 회로에 실제로 흐르는 최대 예상 전류보다 반드시 20~30% 이상 넉넉한 여유 마진을 가진 제품을 골라야 발열로 인한 시스템 다운을 막을 수 있습니다.

직류 저항 (DCR, DC Resistance)
코일을 구성하는 구리선 자체에 존재하는 미세한 물리적 저항값입니다. 동일한 인덕턴스 용량을 가진 제품이 여러 개 있다면, 데이터시트를 비교하여 DCR 수치가 최대한 낮은 제품을 선택하는 것이 좋습니다. DCR이 낮을수록 불필요한 전력 손실과 발열이 적은 고효율 회로를 구성할 수 있습니다.

패키지 타입 (Package Type)
자신의 작업 환경에 맞추어 외형을 선택해야 합니다. 교육용 빵판(브레드보드)이나 만능 기판(Perfboard)에 꽂아 손쉽게 테스트해야 한다면 다리가 길게 나와 있는 DIP(리드) 타입을, 실제 PCB를 설계하여 공간을 극도로 줄이고 대량 생산이나 깔끔한 납땜을 원한다면 작고 납작한 SMD(표면실장) 타입 칩 인덕터를 선택하시면 됩니다.
