안녕하세요 여러분!

최근 사물인터넷(IoT)과 스마트 디바이스가 발전하면서, 전자기기와 현실 세계의 사물이 서로 통신하는 기술이 매우 중요해졌습니다. 이번 시간에는 전자회로 기초를 배우는 분들을 위해, 우리 주변에서 가장 흔하게 사용되지만 그 원리는 잘 모르는 RFID 기술의 기본 개념을 완벽하게 파헤쳐 보려고 합니다.

단순한 이론을 넘어서, 직접 부품을 만져보고 아두이노 코딩으로 실습하며 작동 원리를 체득하는 유익한 시간을 가져보겠습니다. 전자부품에 입문하시는 초보자분들도 천천히 따라오실 수 있도록 상세히 준비했으니, 지금부터 함께 시작해 볼까요?

▣ 1. RFID란 무엇일까요? 핵심 개념 이해하기

RFID(Radio Frequency Identification)는 말 그대로 무선 주파수(Radio Frequency)를 이용하여 사물이나 사람에 부착된 고유한 식별 정보를 읽어내는 기술입니다. 바코드와 비슷하다고 생각할 수 있지만, 바코드는 빛을 이용해 표면의 인쇄된 선을 읽어야 하므로 반드시 스캐너와 일직선상에 있어야 합니다. 반면 RFID는 무선 전파를 사용하기 때문에 굳이 눈에 보이지 않아도, 상자 안에 들어있어도 원거리에서 인식이 가능하다는 강력한 장점이 있습니다. 이 때문에 물류, 보안, 결제 등 현대 산업의 수많은 곳에서 필수적으로 활용되고 있습니다.

RFID 시스템이 작동하기 위해서는 크게 두 가지 핵심 부품이 필요합니다. 바로 정보를 담고 있는 '태그(Tag)'와 그 정보를 읽어내는 '리더기(Reader)'입니다.

RFID 태그의 세부 구조

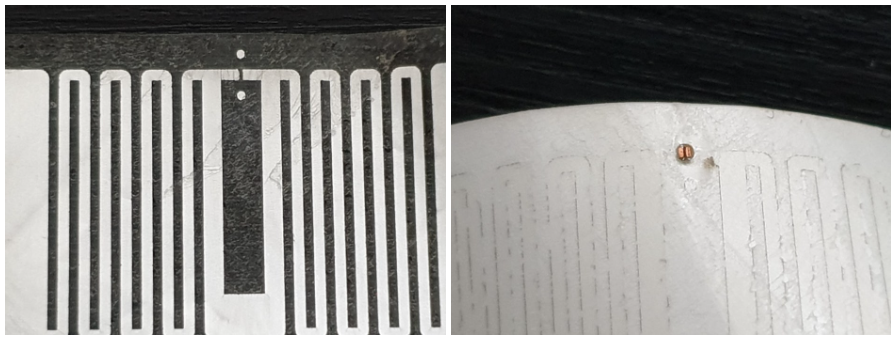

우리가 흔히 보는 교통카드나 스티커 형태의 RFID 태그를 분해해 보면 내부에는 아주 얇은 안테나 선과 아주 작은 집적 회로(IC 칩)가 들어있습니다.

태그에 내장된 IC 칩은 고유의 식별 정보나 데이터를 저장하는 역할을 하며, 안테나는 외부로부터 신호를 받아들이고 다시 정보를 송신하는 매개체 역할을 합니다. 특히 우리가 실습할 대부분의 태그는 내부에 배터리가 없는 수동형(Passive) 태그입니다. 배터리가 없는데 어떻게 작동할까요? 그 비밀은 바로 전파에 있습니다.

RFID 리더기의 역할과 스펙

RFID 리더기는 안테나를 통해 특정 주파수의 RF 신호(전파)를 지속적으로 발사합니다. 이 장치는 단순히 데이터를 읽어 들이는(Read) 역할만 하는 것이 아니라, 필요에 따라 태그 내부에 새로운 정보를 기록(Write)하는 기능도 수행할 수 있습니다.

전자기 유도 현상: 배터리 없이 작동하는 핵심 원리

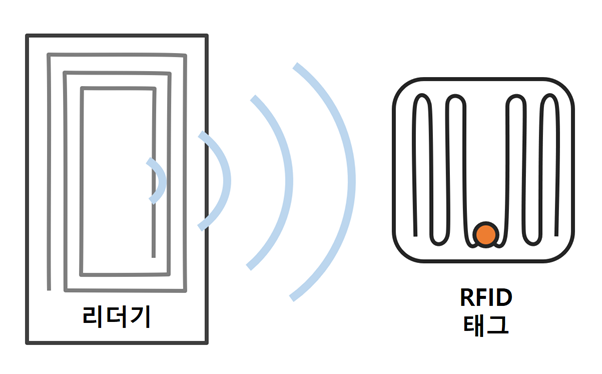

이제 가장 중요한 작동 원리를 살펴보겠습니다. RFID 리더기에서 지속적으로 발사되는 RF 전파장 안으로 RFID 태그가 들어오게 되면 어떻게 될까요?

이때 물리 시간에 들어보았을 법한 전자기 유도 현상(Electromagnetic Induction)이 발생합니다. 리더기가 뿜어내는 전파 에너지가 태그의 링 형태 안테나를 통과하면서 코일에 미세한 유도 전류를 생성하게 됩니다. 즉, 전파가 전기로 바뀌어 태그 칩을 켤 수 있는 전력을 공급하는 것입니다!

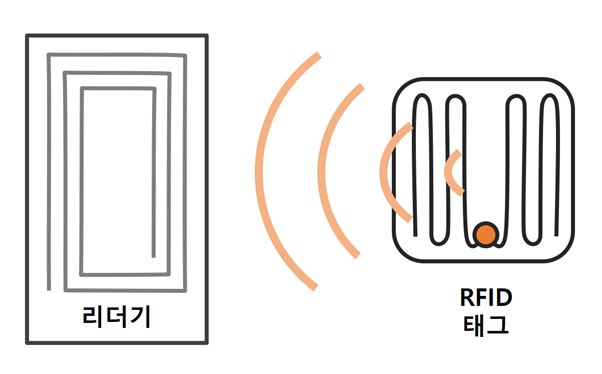

이 미세한 전류를 통해 전원을 공급받은 태그 내부의 IC 칩은 깨어나게 되고, 자신이 저장하고 있던 식별 데이터를 다시 안테나를 통해 무선 신호로 변환하여 리더기 쪽으로 되돌려 보냅니다. 리더기는 이 수신된 식별 정보를 해독하여 아두이노나 컴퓨터 데이터베이스로 전송함으로써 우리가 정보를 확인할 수 있게 됩니다.

▣ 3. 일상생활 속 RFID 기술 사용 분야

이렇게 복잡해 보이는 원리지만, RFID는 놀라울 정도로 우리 생활 곳곳에 깊숙이 스며들어 있습니다. 가장 대표적인 예시는 바로 대중교통 교통카드입니다.

버스를 탈 때 단말기(리더기) 근처에 지갑 속 교통카드(태그)를 가져다 대기만 하면 삑! 소리와 함께 결제가 완료됩니다. 카드 안에 배터리가 없어도 단말기의 전파를 받아 작동하는 전형적인 수동형 RFID 기술입니다. 또한, 도서관의 자동 대출 반납기, 의류 매장이나 대형 마트의 도난 방지 시스템(EAS), 그리고 회사 사원증을 통한 출입 통제 시스템 등도 모두 RFID를 기반으로 합니다.

최근에는 이 기술이 발전하여 스마트폰의 삼성페이나 애플페이와 같이 터치만으로 전자결제를 가능하게 해주는 NFC(Near Field Communication) 기술로도 확장되어, 현대인의 삶을 무척이나 편리하게 만들어주는 매우 고마운 핵심 전자 회로 기술로 자리 잡았습니다.

▣ 4. 아두이노 코딩 실습: 필수 부품 준비하기

이론을 배웠으니 이제 직접 만들어 볼 차례입니다! 이번 아두이노 코딩 실습에서는 가장 널리 사용되는 마이크로컨트롤러인 아두이노 우노 보드와 MFRC522 RFID 리더기 모듈을 사용하여 태그의 고유 번호를 읽어내는 프로젝트를 진행해 보겠습니다. 실습 전에 필요한 준비물을 확인해 주세요.

▣ 5. 하드웨어 세팅: 아두이노와 모듈 회로 연결 가이드

MFRC522 모듈은 아두이노와 SPI(Serial Peripheral Interface) 통신이라는 빠르고 안정적인 방식을 사용하여 데이터를 주고받습니다. 따라서 핀 연결 위치가 정해져 있으므로, 아래의 표를 참고하여 점퍼 케이블을 통해 아두이노 우노와 RFID 리더기를 정확하게 연결해 주세요. 특히 전원 핀을 5V가 아닌 3.3V에 연결해야 모듈이 고장 나지 않는다는 점을 꼭 주의하세요!

▣ 6. 코드 작성 및 아두이노 실습 결과 확인

회로 연결이 끝났다면 아두이노 IDE(통합 개발 환경) 소프트웨어를 실행합니다. 복잡한 코드를 직접 다 짜기보다는 전 세계 개발자들이 미리 만들어둔 '라이브러리(Library)'를 활용하면 훨씬 쉽게 코딩할 수 있습니다.

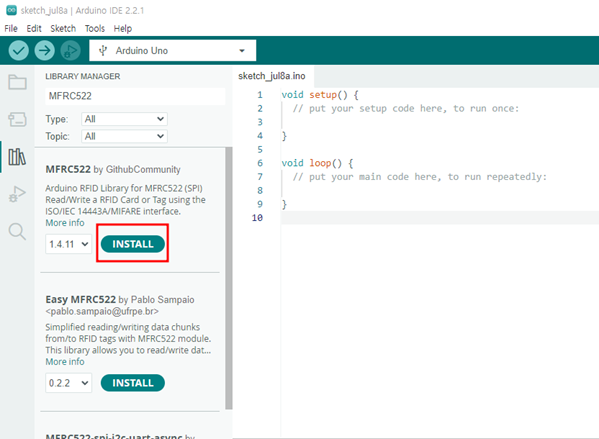

1. 아두이노 상단 메뉴에서 [스케치] -> [라이브러리 포함하기] -> [라이브러리 관리]로 들어갑니다.
2. 검색창에 "MFRC522"를 검색한 후, 가장 널리 쓰이는 라이브러리를 찾아 [설치] 버튼을 눌러줍니다.

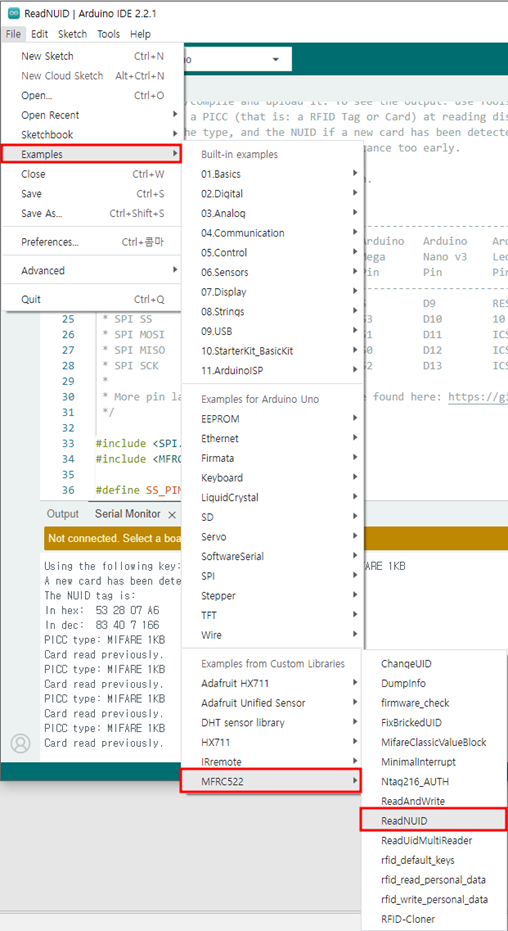

설치가 완료되었다면 코드를 불러올 차례입니다. 상단 메뉴 [파일 (File)] -> [예제 (Examples)] -> [MFRC522] -> [ReadNUID]를 클릭하여 기본 예제 코드를 엽니다. 이 코드는 태그가 접촉했을 때 그 태그가 가진 고유 식별 번호(UID)를 읽어서 보여주는 아주 훌륭한 기본 예제입니다.
코드를 확인하셨다면 아두이노 보드에 업로드 버튼을 누르고 우측 상단의 '시리얼 모니터(Serial Monitor)' 창을 열어주세요.

▣ 아두이노 코딩 실습 결과

이제 준비된 RFID 태그(카드 모양 또는 열쇠고리 모양)를 리더기 위로 살짝 가져가 봅니다.

영상을 보시면 태그를 리더기에 가져갔을 때 시리얼 모니터 화면에 태그의 고유한 식별 정보 번호가 헥사(Hex) 코드 형태로 출력되는 것을 볼 수 있습니다. 만약 똑같은 카드를 연속해서 가져가면, 아두이노가 이를 기억하고 "이미 읽은 카드입니다"라는 상태 메시지를 띄워주는 똑똑한 기능도 확인할 수 있습니다.

라이브러리에서 제공하는 다양한 예제(데이터 읽기/쓰기 등)로 RFID를 테스트하다 보면 나만의 스마트 도어락 만들기, 개인 금고 시스템 등 무궁무진한 새로운 메이커 아이디어가 떠오르지 않을까요?

지금까지 아두이노 코딩으로 전자기 유도 원리를 이용한 RFID 태그 시스템에 대해 깊이 있게 알아보았습니다! 다음 시간에는 장애물을 감지하거나 리모컨 신호를 수신하는 IR(적외선) 센서에 대해 알아보도록 하겠습니다. 기초가 탄탄해지는 그날까지, 그럼 모두 다음 시간에 만나요 안녕!
