안녕하세요, 나도메이커입니다! 라즈베리파이로 나만의 스마트 미러나 레트로 게임기를 만들다 보면 꼭 한 번쯤 고민에 빠지게 됩니다. "브레드보드에 꽂아둔 점퍼선이 자꾸 빠져요", "카메라를 샀는데 선이 종이처럼 얇아서 어떻게 꽂는지 모르겠어요"와 같은 문제들이죠.

라즈베리파이는 초소형 미니 PC인 만큼 부품을 연결하는 '단자'들의 모양과 규격이 제각각입니다. 오늘은 이 복잡한 선 정리 문제를 한 방에 해결해 줄 하드웨어의 마법사, 커넥터(Connector)에 대해 아주 쉽게 알려드릴게요.

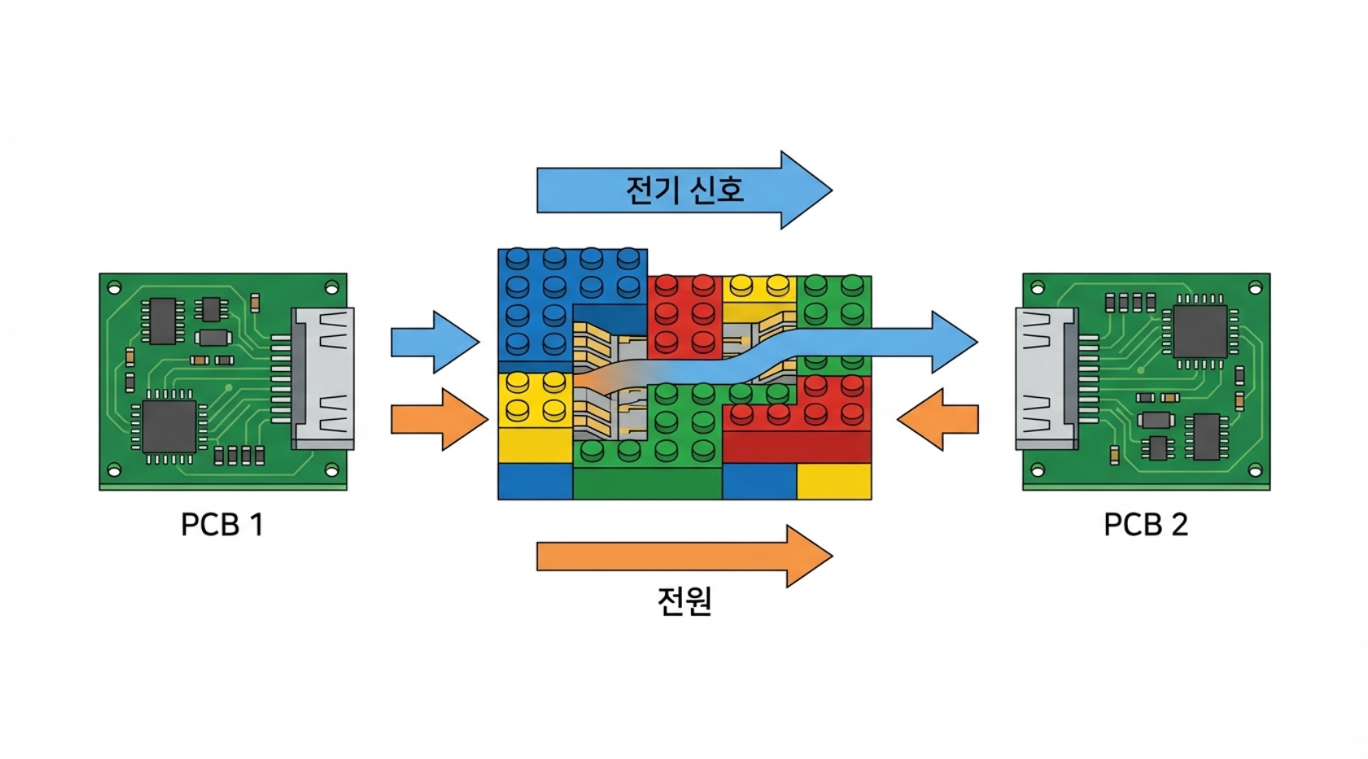

커넥터는 한마디로 '전자 부품들의 레고 블록'입니다. 서로 다른 부품들을 납땜 없이 튼튼하게 연결해 주고, 전기 신호와 전원이 안전하게 지나갈 수 있도록 통로를 열어주는 기특한 부품입니다.

라즈베리파이는 일반 아두이노보다 훨씬 더 많은 데이터와 전력을 다룹니다. 따라서 용도에 맞는 정확한 커넥터를 사용해야 접촉 불량이나 데이터 전송 오류를 막을 수 있습니다. 대표적인 커넥터 규격들을 비유와 함께 살펴보겠습니다.

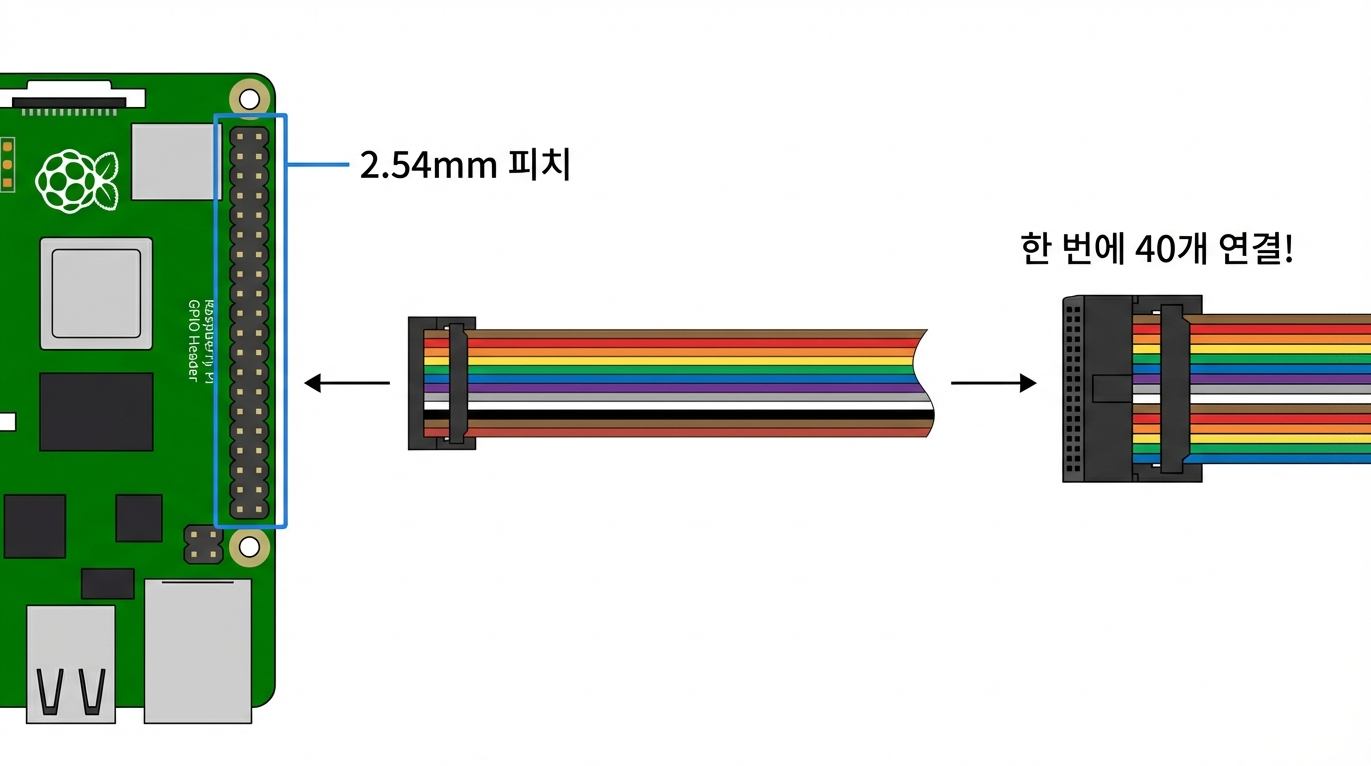

라즈베리파이 위쪽에 솟아있는 40개의 핀(GPIO)을 보셨나요? 이 핀들 사이의 간격은 2.54mm 피치(Pitch) 규격입니다. 1~2개의 핀만 쓸 때는 흔히 쓰는 듀폰 점퍼선을 사용하면 되지만, 수십 개의 핀을 동시에 연결해야 할 때는 IDC 리본 케이블 커넥터가 필수입니다.

리본 케이블은 마치 '대규모 데이터 고속도로'와 같습니다. 40개의 핀을 한 번에 쾅! 하고 고정해 주기 때문에 선이 빠질 염려가 없고 배선이 매우 깔끔해집니다.

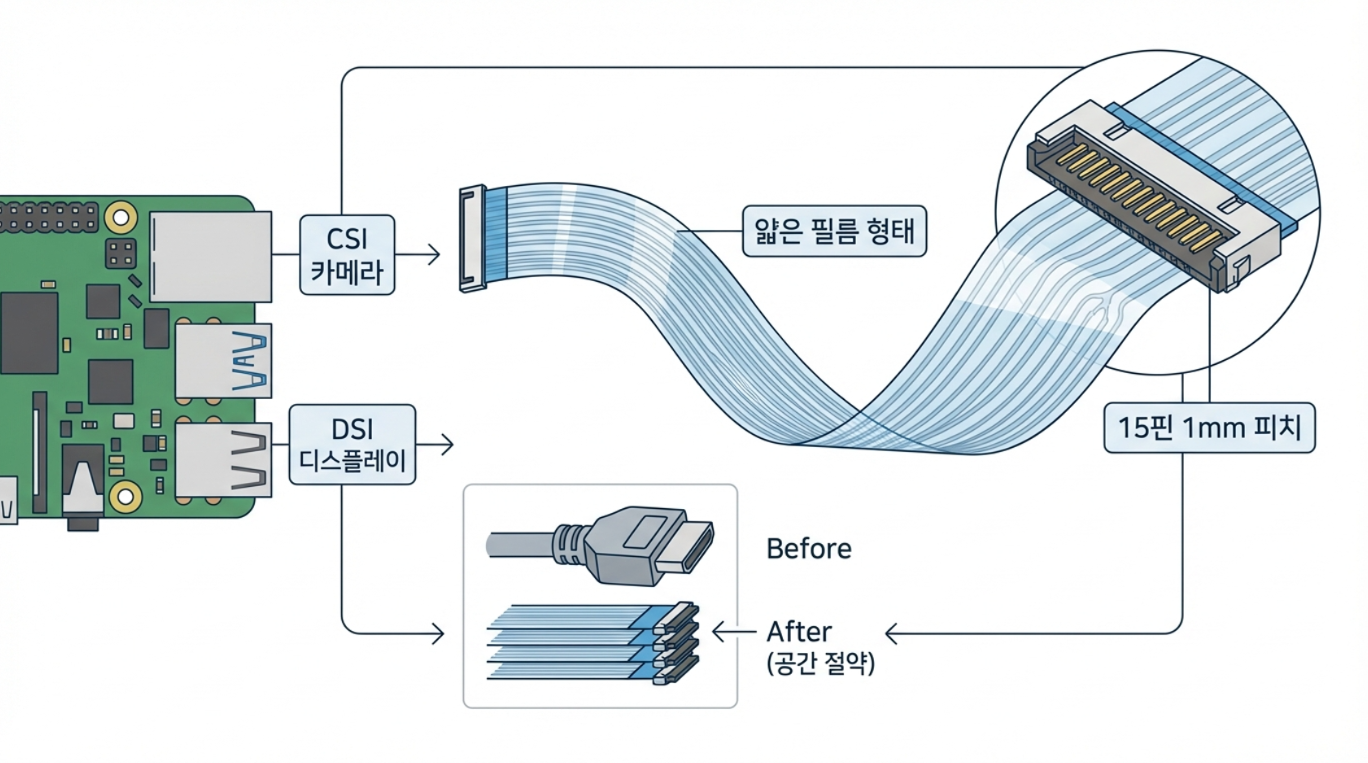

라즈베리파이 카메라(CSI)나 터치 디스플레이(DSI)를 연결할 때 사용하는 얇은 필름 형태의 케이블을 보셨을 겁니다. 이것이 바로 FFC(Flexible Flat Cable) 커넥터입니다. 부피를 거의 차지하지 않아 좁은 케이스 안에 조립할 때 마법 같은 역할을 하죠.

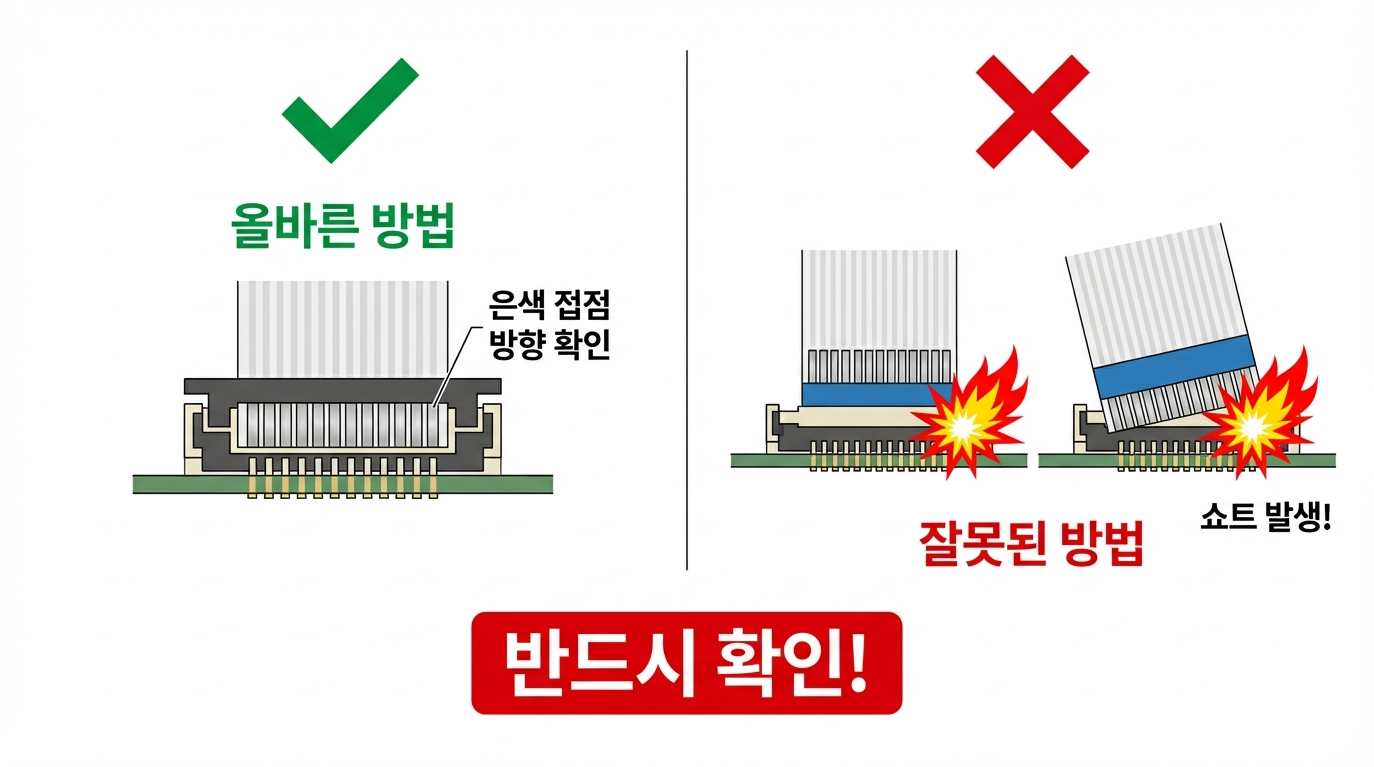

보통 15핀 1mm 피치 규격을 많이 사용하는데, 여기서 가장 주의해야 할 점은 연결 방향입니다. 케이블 끝의 은색 접점이 커넥터 내부의 핀과 맞닿아야 합니다. 방향을 반대로 꽂거나 수평이 맞지 않은 상태에서 걸쇠를 잠그고 전원을 켜면 쇼트가 발생하여 보드가 타버릴 수 있습니다.

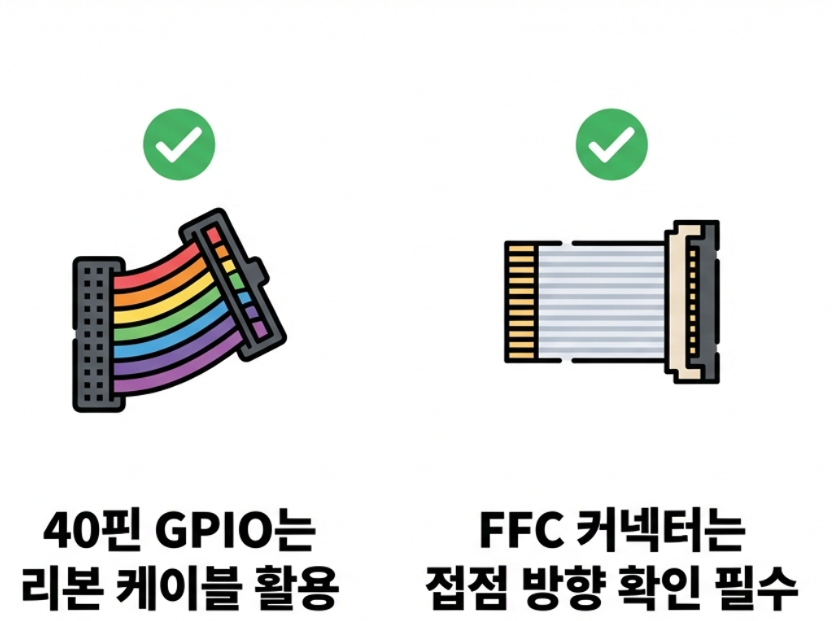

깔끔하고 안정적인 라즈베리파이 프로젝트를 위해 다음 두 가지를 반드시 명심하세요!

• GPIO 리본 케이블 활용: 40핀을 다룰 때는 선 꼬임 방지를 위해 점퍼선 대신 리본 케이블을 적극 활용하세요.
• 접점 방향 확인: 카메라나 디스플레이용 FFC 케이블은 은색 접점의 방향이 커넥터의 단자와 일치하는지 확인하고 수평으로 깊숙이 꽂아야 합니다.

이제 커넥터 규격만 확실히 알아도 복잡한 선 꼬임 없이 안정적인 라즈베리파이 서버와 기기들을 제어할 수 있습니다. 작은 부품 하나가 전체 시스템의 신뢰성을 높여준다는 점, 잊지 마세요!

여러분의 멋진 라즈베리파이 프로젝트를 응원합니다. 궁금한 점은 언제든 댓글로 남겨주세요!
