아두이노로 알아보는 토양 수분 센서
안녕하세요, 메이커 여러분! 오늘도 흥미진진한 전자회로 기초 실습 가이드와 함께 찾아왔습니다.
집에서 반려식물을 키우다 보면 "지금 물을 줘야 할까? 혹시 과습으로 뿌리가 썩지는 않을까?" 고민하는 순간이 참 많습니다. 사람이 눈으로 직접 확인하기 어려운 흙 속의 갈증 상태를 데이터로 정밀하게 짚어내는 전자부품이 있습니다. 바로 오늘의 주인공인 토양 수분 센서(Soil Moisture Sensor)입니다.
이번 시간에는 스마트팜과 자동 관수 시스템의 뼈대가 되는 토양 수분 센서의 구동 원리 두 가지를 완벽하게 비교해 보고, 아두이노 우노와 RGB LED를 연동하여 수분 상태를 직관적인 삼색 신호등으로 표현하는 고급 메이커 실습까지 차근차근 다뤄보겠습니다. 끝까지 몰입해 주세요!
목차
■ 1. 토양 수분 센서(Soil Moisture Sensor)란?
토양 수분 센서는 이름 그대로 흙 속에 내장된 수분의 함량(Volumetric Water Content)을 측정하여 전기적 신호로 변환해 주는 장치입니다. 프로브(Probe) 형태의 센서부를 토양에 직접 꽂아두면 외부 환경의 습도와 상관없이 물리적으로 토양 내부의 수분 밀도를 정밀하게 읽어낼 수 있습니다.
식물의 종류마다 건강하게 자랄 수 있는 최적의 토양 환경이 정해져 있기 때문에, 이 센서를 마이크로컨트롤러와 결합하면 수분이 부족할 때만 워터 펌프를 작동시키는 스마트 가드닝 및 완전 자동화 시스템을 쉽게 구축할 수 있습니다.
■ 2. 기술 비교: 저항 기반 측정 vs 정전용량 기반 측정
토양 수분 센서는 측정하는 물리적 방식에 따라 크게 저항 방식과 정전용량 방식 두 가지로 나뉩니다. 이 구조적 차이를 이해해야 실무 프로젝트에서 알맞은 부품을 선택할 수 있습니다.

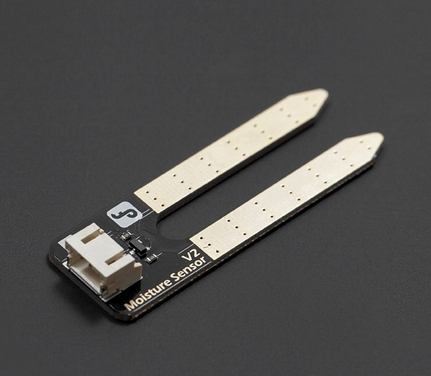

저항 기반 측정 방식 (Resistive Type)
가장 널리 보급된 기초 센서 형태로, 물이 전류를 통과시키는 전도성 성질을 응용합니다. 센서의 두 금속 프로브 사이에 미세한 전류를 흘려보내 그 사이의 저항값을 측정하는 원리입니다.
토양에 수분이 많으면 전기 전도도가 높아져 저항값이 급격히 낮아지고, 반대로 토양이 바짝 마르면 전자가 이동하지 못해 저항값이 극도로 높아집니다. 구조가 매우 단순하고 가격이 저렴하다는 장점이 있지만, 금속 전극이 토양의 수분 및 전해질과 직접 맞닿아 전류가 흐르기 때문에 전극이 쉽게 부식(Corrosion)된다는 치명적인 단점이 있습니다. 따라서 장기 프로젝트보다는 단기 학습용 회로 구성에 적합합니다.

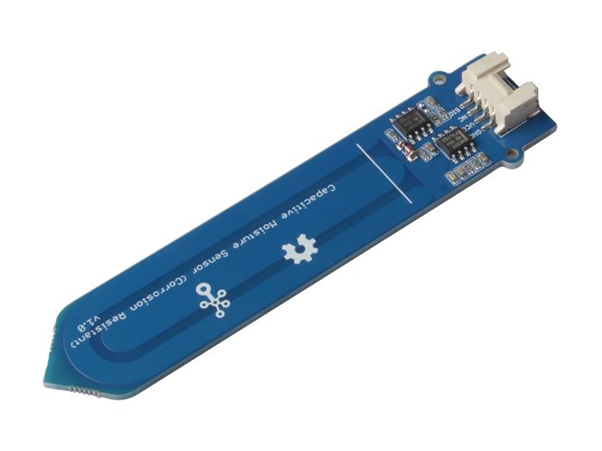

정전용량 기반 측정 방식 (Capacitive Type)
저항 방식의 내구성 문제를 완벽하게 해결한 상위 기술 제품입니다. 수분이 채워짐에 따라 센서 주변의 유전율이 변화하고, 이에 따라 정전 용량(Capacitance)이 달라지는 현상을 감지합니다.
정전용량식 센서는 외부 금속이 절연 필름이나 코팅으로 철저히 감싸져 있습니다. 토양 속의 전해질과 전극이 직접 접촉하지 않고도 내부 유전체 변화를 읽어내므로, 전류 전달로 인한 전극 부식이 전혀 일어나지 않아 반영구적인 수명을 자랑합니다. 야외 스마트팜이나 실제 농가 시스템을 설계할 때는 반드시 이 정전용량 방식을 채택해야 안정적인 데이터 수집이 가능합니다.
■ 3. 현대 농업과 환경 모니터링 속 센서의 사용 분야
토양 수분 센서는 정보통신기술(ICT)과 융합되어 1차 산업의 패러다임을 스마트하게 바꾸고 있습니다.
가장 대표적인 무대는 스마트팜(Smart Farm) 및 정밀 농업입니다. 넓은 농경지의 구역별 흙 속 수분 상태를 무선 네트워크 센서로 모니터링하여, 메마른 구역에만 스프링클러나 점적관수 호스를 가동합니다. 이를 통해 불필요한 농업용수 낭비를 막고 작물의 수확량을 극대화합니다.
■ 4. [실습] 아두이노 우노와 RGB LED 연동 수분 측정계 만들기
이론을 마스터했으니 이제 흥미로운 삼색 신호등 관수 알림계를 직접 구현해 봅시다. 토양의 수분 함량을 감지하여 물이 부족하면 빨간색, 적정 상태면 초록색, 과습 상태면 파란색으로 LED가 실시간 변화하는 예제입니다.
▶ 실습 준비물
아두이노 우노 보드, 토양 수분 센서 모듈, 브레드보드, RGB LED(공통 캐소드 방식), 220Ω 저항 1개, 점퍼 케이블 여러 가닥
(부품의 세부 정보는 하단의 준비물 부분을 확인해 주시기 바랍니다.)

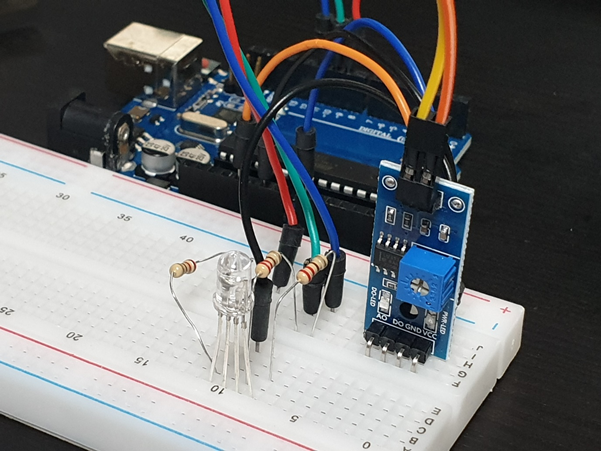

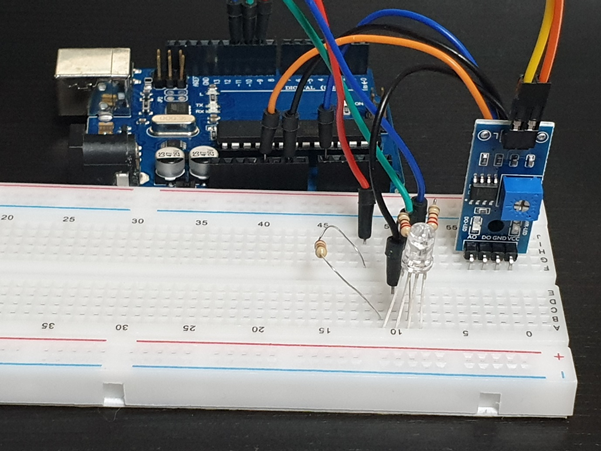

▶ 하드웨어 핀 연결 가이드
1. 토양 수분 센서: 전원부 VCC 핀은 아두이노 5V에, GND 핀은 GND에 매칭합니다. 센서의 아날로그 출력 핀인 AO(Analog Out)를 아두이노의 아날로그 A0 핀에 연결합니다.
2. RGB LED (공통 캐소드 기준): 가장 긴 다리인 공통 음극(GND) 핀에 과전류 방지용 220Ω 저항을 달아 아두이노 GND에 꽂아줍니다. 나머지 R(Red), G(Green), B(Blue) 제어 핀은 각각 아두이노의 디지털 9, 10, 11번 핀에 연결합니다.
▶ 아두이노 소스 코드 작성
아래 코드를 복사하여 아두이노 IDE에 입력한 후 업로드 처리를 진행해 주세요.
// 핀 구성 설정
const int moisturePin = A0; // 토양 수분 센서 아날로그 입력 핀
const int redPin = 9; // RGB LED Red 핀
const int greenPin = 10; // RGB LED Green 핀
const int bluePin = 11; // RGB LED Blue 핀
void setup() {
??Serial.begin(9600); // 모니터링을 위한 시리얼 통신 개시
??pinMode(redPin, OUTPUT);
??pinMode(greenPin, OUTPUT);
??pinMode(bluePin, OUTPUT);
}
void loop() {
??int sensorValue = analogRead(moisturePin); // 0 ~ 1023 사이 데이터 취득
??
??Serial.print("수분 센서 Raw 데이터: ");
??Serial.println(sensorValue);
??
??// 일반적인 저항식 센서는 완전 건조할 때 1023에 가깝고, 물에 잠기면 수백 단위로 감소합니다.
??if (sensorValue > 700) {
????// 1. 수분 부족 상태 (건조) -> RED 점등
????digitalWrite(redPin, HIGH); digitalWrite(greenPin, LOW); digitalWrite(bluePin, LOW);
??} else if (sensorValue <= 700 && sensorValue > 350) {
????// 2. 적정 수물 상태 -> GREEN 점등
????digitalWrite(redPin, LOW); digitalWrite(greenPin, HIGH); digitalWrite(bluePin, LOW);
??} else {
????// 3. 과습 침수 상태 -> BLUE 점등
????digitalWrite(redPin, LOW); digitalWrite(greenPin, LOW); digitalWrite(bluePin, HIGH);
??}
??delay(300); // 0.3초마다 흙의 수분 갱신 측정
}
const int moisturePin = A0; // 토양 수분 센서 아날로그 입력 핀
const int redPin = 9; // RGB LED Red 핀
const int greenPin = 10; // RGB LED Green 핀
const int bluePin = 11; // RGB LED Blue 핀
void setup() {
??Serial.begin(9600); // 모니터링을 위한 시리얼 통신 개시
??pinMode(redPin, OUTPUT);
??pinMode(greenPin, OUTPUT);
??pinMode(bluePin, OUTPUT);
}
void loop() {
??int sensorValue = analogRead(moisturePin); // 0 ~ 1023 사이 데이터 취득
??
??Serial.print("수분 센서 Raw 데이터: ");
??Serial.println(sensorValue);
??
??// 일반적인 저항식 센서는 완전 건조할 때 1023에 가깝고, 물에 잠기면 수백 단위로 감소합니다.
??if (sensorValue > 700) {
????// 1. 수분 부족 상태 (건조) -> RED 점등
????digitalWrite(redPin, HIGH); digitalWrite(greenPin, LOW); digitalWrite(bluePin, LOW);
??} else if (sensorValue <= 700 && sensorValue > 350) {
????// 2. 적정 수물 상태 -> GREEN 점등
????digitalWrite(redPin, LOW); digitalWrite(greenPin, HIGH); digitalWrite(bluePin, LOW);
??} else {
????// 3. 과습 침수 상태 -> BLUE 점등
????digitalWrite(redPin, LOW); digitalWrite(greenPin, LOW); digitalWrite(bluePin, HIGH);
??}
??delay(300); // 0.3초마다 흙의 수분 갱신 측정
}
동작 테스트 완료 요령

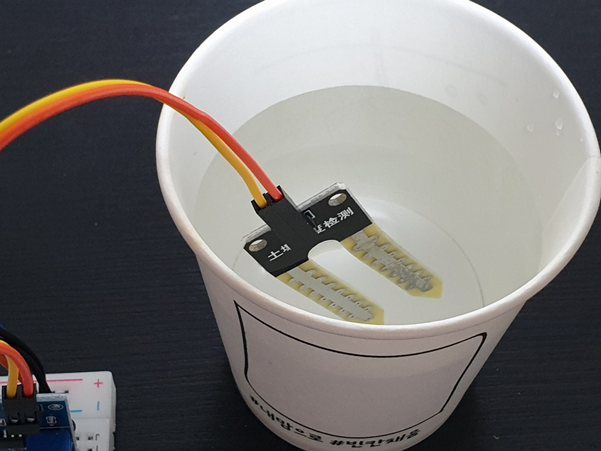

스케치를 업로드한 후 아두이노 IDE의 시리얼 모니터를 활성화해 봅니다. 공기 중에 센서를 그냥 두었을 때는 저항이 무한대에 가까워 대략 1000 이상의 값이 뜨며 RGB LED가 빨간색으로 이글거립니다. 종이컵에 물을 채운 후 프로브 센서 끝단을 천천히 담그면 값이 600, 400 단위로 감소하며 산뜻한 초록색으로 변경되고, 깊숙이 침수시키는 순간 300 이하로 떨어지며 차가운 파란색 경고등이 들어옵니다!
회로가 원활하게 구동된다면, 릴레이 모듈과 워터 펌프를 디지털 핀에 추가하여 빨간색 신호(수분 부족)가 발생할 때 자동으로 모터를 구동시키는 스마트 화분 시스템으로 기능을 확장해 보시는 것을 강력히 추천해 드립니다.
오늘 준비한 스마트 가드닝의 기초, 토양 수분 센서 편은 여기까지입니다. 다음 시간에는 빛의 세기를 검출하여 전조등 자동 제어 등에 핵심적으로 탑재되는 조도 센서(CdS Photoresistor)의 모든 것에 대해 상세히 다뤄보겠습니다. 다음 시간에 만나요!
콘텐츠 실습 준비물 정보
| 품목명 |
|---|
| 아두이노 우노 R3 보드 호환품 |
| 투명/불투명 미니 브레드보드 |
| M/M 고품질 브레드보드 점퍼선 세트 |
| 고감도 토양 수분 센서 모듈 패키지 |
| 고정 탄소피막 저항기 220Ω (LED 보호용) |
| 5mm 고휘도 RGB LED (공통 캐소드형) |
