5V-30V 타임 릴레이 모듈, Trigger 선택형 [SZH-EK036]

가변저항을 조정하여 시간을 설정할 수 있습니다. MicroUSB 5.0V 전원 공급 장치, 공급 전압 5~30V
  • 5V-30V 타임 릴레이 모듈, Trigger 선택형 [SZH-EK036]

    보여지는 사진은 제품을 대표적으로 묘사하는 사진입니다. 정확한 규격은 제품의 데이터시트에서 확인하셔야 합니다.

      • 국내
    • 소비자가
      3,100
    • 상품코드
      P008114095
    • 제 조 사
      Stenberg Management Group (SMG)
    • 마일리지
      0 IC
      마일리지 INFO

      마일리지 적립금은 상품 구매시 적립되는 형태가 아닌, 프로모 션 진행 시 혜택으로 적립되는 형태입니다. 자세한 관 련 내용을 보시려면 마이페이지>마일리지 & 기프티쇼 메뉴에서 확 인하세요!

    • 배송기간
      5일~6일
    • 재고위치
      국내 재고
    • 최소구매수량
      1개
    • 부가세
      • 별도
    • 수량선택
    총 합계 3,100 (vat 별도)
  • 이 상품의 상품코드는 P008114095 입니다.

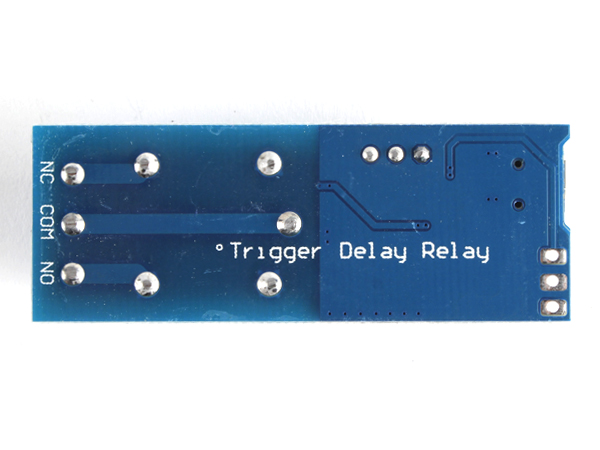

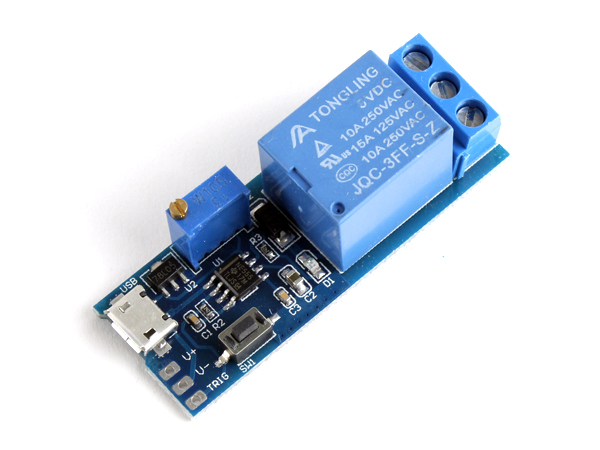

    5V-30V 타임 릴레이 모듈, Trigger 선택형 [SZH-EK036]

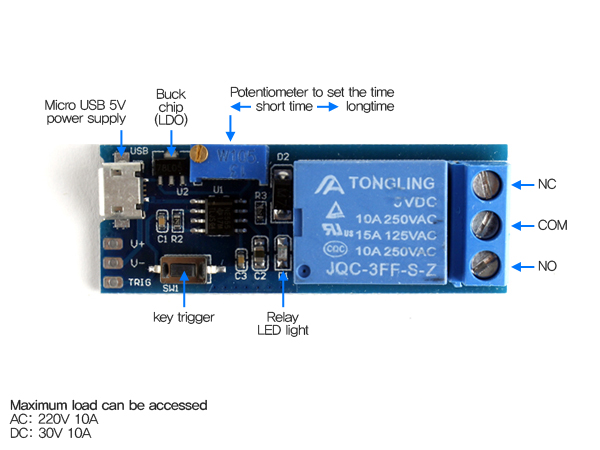

    Features

    1. Working voltage: wide voltage 5 ~ 30V, two power supply interface
    2. Operating mode: the initial state, module outputs: normally open (NO) and the common terminal (COM) is disconnected, normally closed (NC) and the common terminal (COM) connected
    Providing a low pulse signal, or touch trigger key, relay and indicator lights, the output of the state: normally open (NO) and Common (COM) connected, normally closed (NC) and the common terminal (COM) is disconnected. After 0-24 seconds (this time can be adjusted according to your needs) relay off, back to the state before the trigger
    3. The length of timing adjustment by potentiometer, default 0-24 seconds. If you need more time, you can replace the larger capacitor (C2) or potentiometer. Delay time T = 1.1RC. For example: 22uf capacitor and resistor 1M, then T = 1.1 * 0.000022 * 1000000 = 24.2 seconds
    4. With a relay indicator
    5. The module can control: 10A / 250VAC, 10A / 30VDC load
    6. The relay has a freewheeling protection
    7. Trigger signal input terminal is designed with a pull and filter circuit, enhanced anti-jamming capability, suitable for industrial control. Many manufacturers add the optocoupler isolation, but there is no separation between module\\\\'s ground and signal\\\\'s ground, would not achieve the interference effect. After the test found that only enhance the stability of the signal input port to interference, regardless of this module is under electromagnetic interference environment, or in the power-up and power-down moment, the relay will not produce misoperation
    8. Dimensions: 5.5 * 2 * 1.8cm / 2.16 * 0.78 * 0.7"


    Applications

    1. Burglar, alarm, building delay switch, sound and light control light switch
    2. Delay powered vehicle equipment, to prevent large currents generated as the car starts burning vehicle equipment
    3. Prevent simultaneous launch multiple devices cause burning appliances or fail to start
