OV7670 CMOS Camera for Rabbit 개발보드

OV7670 CMOS VGA Sensor로 최대 640 x 480 사이즈 이미지를 30fps 로 출력 가능하고, 특히 모듈 자체에 CMOS 센서외에 FIFO버퍼를 내장하고 있어 속도가 AVR 등의 uCOM 에서도 이미지 추출을 쉽게 하도록 설계 하였습니다.
  • OV7670 CMOS Camera for Rabbit 개발보드

    보여지는 사진은 제품을 대표적으로 묘사하는 사진입니다. 정확한 규격은 제품의 데이터시트에서 확인하셔야 합니다.

      • 추천
      • 국내
    • 소비자가
      50,000
    • 상품코드
      P000888989
    • 제 조 사
      JK전자
    • 마일리지
      2,500 IC
      마일리지 INFO

      마일리지 적립금은 상품 구매시 적립되는 형태가 아닌, 프로모 션 진행 시 혜택으로 적립되는 형태입니다. 자세한 관 련 내용을 보시려면 마이페이지>마일리지 & 기프티쇼 메뉴에서 확 인하세요!

    • 배송기간
      2일~3일
    • 재고위치
      국내 재고
    • 최소구매수량
      1개
    • 부가세
      • 별도
    • 수량선택
    총 합계 50,000 (vat 별도)
  • 이 상품의 상품코드는 P000888989 입니다.

    OV7670 CMOS Camera for Rabbit 개발보드
    1. 제품명

    OV7670 CMOS Camera for Rabbit 개발보드



    2. 제품소개

    OV7670 CMOS VGA Sensor로 최대 640 x 480 사이즈 이미지를 30fps 로 출력 가능하고, 특히 모듈 자체에 CMOS 센서외에
    FIFO버퍼를 내장하고 있어 속도가 AVR 등의 uCOM 에서도 이미지 추출을 쉽게 하도록 설계 하였습니다.


    개발자 메뉴얼 및 소프트웨어 업데이트 소식
    개발자 메뉴얼 및 소스 다운로드 linux STM32용 카메라 제어 소스를 다운로드 받을 수 있습니다.


    3. 제품사양

    (1) Keil MDK 4.x, IAR Workbench 5.x, RIDE7 예제소스 코드 지원( LCD Preview, SD메모리에 이미지 저장)

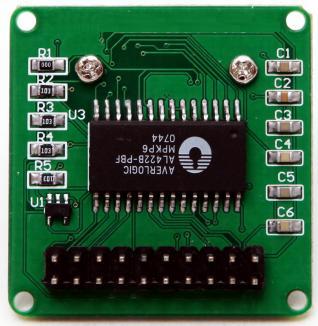

    (2) AL422B-PBF FIFO 버퍼 내장

    Hardware Features
    카메라 모듈 OV7670 CMOS VGA Sensor( Datasheet download )
    Active Array Size 640 x 480
    Output Formats(8Bit) YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Raw RGB Data
    Lens Size 1/6"
    Chief Ray Angle 25 degree
    Maximum Image Transfer Rate 30fps for VGA
    Sensitivity 1.3V/(Lux*sec)
    Scan Mode Progressive
    FIFO버퍼 내장 AL422B-PBF FIFO 버퍼 내장( Datasheet Download )

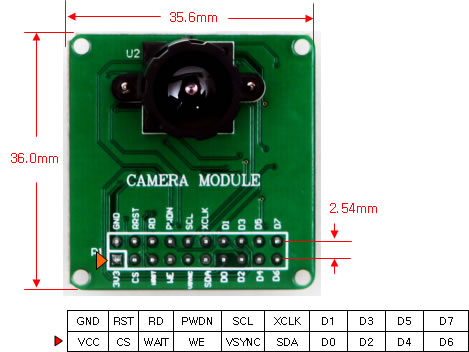

    * 제품 핀맵 및 사이즈



    * Rabbit 개발보드와 연결해서 사용



    4. 옵션제품(별도 구매제품)

    stm
    stm32
    stm32
    Bottom Board
    Bottom Board
    2.8 터치 LCD



    5. 제품 구성
    (1) One OV7670 CMOS Camera



    6. 기술지원 및 AS 안내
    (1) JK전자(http://cafe.naver.com/avrstudio) Q&A게시판으로 문의 바랍니다.
    (2) 전자우편 : master@deviceshop.net
    (3) 무상 수리 및 제품 하자 시 교환은 구입 후 7일 이내 이며, 사용자 과실로 인하여 하자가 발생 하였을 경우에는
       수리비가 청구 될 수 있으며, AS기간은 3개월 동안 임을 알려드립니다
