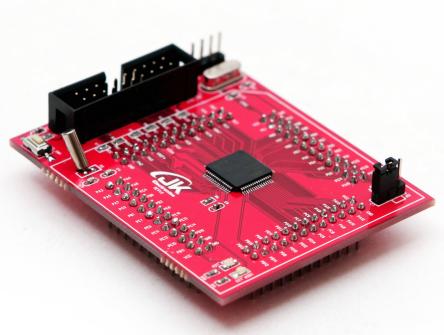

    STM32F105RBT6 Rabbit 코어모듈
    1. 제품명

    STM32F105RBT6 Rabbit 코어모듈



    2. 제품소개

    STM32 Cortex-M3 에 기반한 32bit ARM 개발보드로 STM32F105RBT6 MCU를 사용하여 최대 72 MHz
    속도로 동작 하고 CPU모듈을 Rabbit Bottom 보드에 장착하면 CMOS Camera, nRF24L01 RF,
    터치 LCD 등의 다양한 모듈들을 연결하여 테스트 할 수 있습니다.


    개발자 메뉴얼 및 소프트웨어 업데이트 소식
    하드웨어 상세 사양서 및 회로도 schematic 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
    개발자 메뉴얼 및 소스 다운로드 linux 개발보드 메뉴얼과 소스를 다운로드 받을 수 있습니다.


    3. 제품사양
    (1) BOOT0 점퍼를 선택해서 ISP 모드로 진입하여 프로그램 다운로드를 할 수 있습니다.
    (2) 전원 공급과 UART 연결은 4핀 시리얼 포트를 통해서 가능 합니다.
    (3) Keil MDK 4.x, IAR Workbench 5.x, RIDE7 예제소스 코드 지원

    Hardware Features
    CPU STM32F105RBT6 Cortex-M3 Core(LQFP-64)
    SRAM 32KB internal SRAM
    Flash 128KB internal Flash memory
    Serial Port USB2Uart 다운로더를 옵션으로 제공 합니다.
    LEDs 1 x power LED, 1 x user LED
    Buttons 1 x reset button
    JTAG 20 Pin JTAG interface
    Dimension 68.4mm x 69.1mm(W x H)
    확장포트 STM32F105RBT6의 모든 포트가 2 x 2.54 mm 으로 나와 있습니다.

    * 주변 장치 설명



    * 제품 상세 사이즈

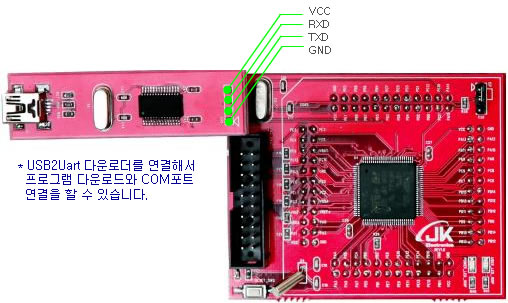

    * Rabbit CPU모듈과 같이 사용하여 전원 공급및 프로그램 다운로드



    * Bottom보드 및 LCD연결



    4. 디버거 및 옵션제품(별도 구매제품)

    USB2Uart 다운로더
    Bottom Board
    2.8 터치 LCD
    CMOS Camera




    5. 제품 구성
    (1) One STM32F105RBT6 Rabbit 코어모듈




    6. 기술지원 및 AS 안내
    (1) JK전자(http://cafe.naver.com/avrstudio) Q&A게시판으로 문의 바랍니다.
    (2) 전자우편 : master@deviceshop.net
    (3) 무상 수리 및 제품 하자 시 교환은 구입 후 7일 이내 이며, 사용자 과실로 인하여 하자가 발생 하였을 경우에는
       수리비가 청구 될 수 있으며, AS기간은 3개월 동안 임을 알려드립니다
