    Axial Bead BAS3580TO
    FEATURES
    - Simple to handle and inexpensive in price.
    - Available in various configurations to conform to the wiring materials in use and the characteristics as required.
    -Absorbs noise effectively because of the impedance over 30Ω in high frequency band(from 10 to 1000MHZ)
    -Automatic insertion type of taping is available
    -Their applications include high-frequency chocking and the prevention of extraordinary oscillation as well a as noise in circuits.
    -A invention patented article (high impedance products by manufacture method:High IZI & IZI Tol. ±5Ω)
    Korea, Japan, USA, U.X, Taiwan, Gemany, Sweden, Italy

    ORDERING CODE
    ① Type
    Axial Bead
    ② Leaded Type Code
    ③ Shape Code
    ④ Bead Size Code
    ⑤ Packing Code
    ⑥ Core Type

    ① Type B : Bead
    ② Leaded Type Code
       A : Axial Leaded / R : Radial Leaded
    ③ Bead Shape Code
       S : SINGLE / D : Double / W : Wide
    ④ Beads Size Code
    CORD NO. W TYPE
    CODE SIZE CODE SIZE CODE SIZE
    O.D x L O.D x L O.D x L
    2550 2.5 x 5.0
    3510 3.5 x 1.0 6050 6.5 x 5.0
    3530 3.5 x 3.0 3512 3.5 x 1.2 6070 6.0 x 7.0
    3550 3.5 x 5.0 3514 3.5 x 1.4 7550 7.5 x 5.0
    3560 3.5 x 6.0 5050 5.5 x 5.0 7550 7.5 x 7.0
    3565 3.5 x 6.5 6010 6.0 x 1.0
    3580 3.5 x 8.0 66752.5 x 5.0 6.6 x 7.5
    3590 3.5 x 9.0
    ⑤ PACKING CODE
       B : BULK / T : TAPPING

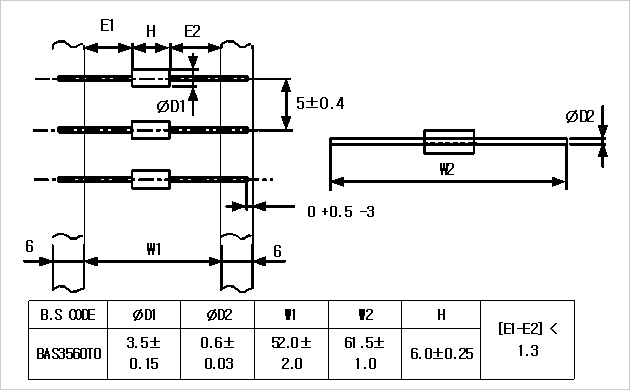

    ⑥ TAPING TYPE CORE
       O : TAPPING TYPE FLAT PACKING (AXIAL 52mm)
       I : TAPPING TYPE FLAT PACKING (AXIAL 26mm)


    ELECTRICAL CHARACTERISTICS

    NO B.S CODE INDUCTANCE L(uH)at 1 (KHz)Min IMPEDANCE Ω(Z)at 10 (MHz)Min IMPEDANCE Ω(Z)at 60 (MHz)Min IMPEDANCE Ω(Z)at 100 (MHz)Min Spec Sheet
    1 BAS2550TO 0.5 12   46Ω
    2 BAS3550TO 0.5 18   55Ω
    3 BAS3560TO 1.0 30   70Ω
    4 BAS3580TO 1.3 40   80Ω
    5 BAS3590TO 1.8 50   90Ω
    6 BRS3565TO 0.9 35   75Ω
    7 BRS3580TO 1.3 40   80Ω
    8 BRS3590TO 1.8 50   90Ω
    9 BRD2550TO 1.2 27   80Ω
    10 BRD3550TO 1.5 46   120Ω
    11 BRD3565TO 2.0 60   145Ω
    12 BRD3580TO 2.7 83   200Ω
    13 BRD3510TO 2.9 115   280Ω
