안녕하세요, 나도메이커입니다!

최근 대학교의 인공지능(AI) 실습실, 공공 기관의 스마트시티 연구소, 그리고 사기업의 엣지 컴퓨팅(Edge Computing) R&D 부서에서 싱글보드컴퓨터(SBC)의 표준으로 자리 잡은 기기가 있습니다. 바로 한층 더 강력해진 성능으로 돌아온 라즈베리파이5입니다.

특히 컴퓨터 비전(Computer Vision)이나 딥러닝 기반의 영상 처리 실습 프로젝트를 진행할 때 카메라 모듈은 필수적인 하드웨어입니다. 라즈베리파이5는 기존 모델 대비 하드웨어 구조와 OS 환경이 대폭 업그레이드되면서 카메라 설정 방식과 케이블 규격에도 중요한 변화가 생겼습니다.

기존 모델에서 사용하던 케이블 핀 배열(22핀에서 15핀 등)이 변경되었기 때문에, 카메라 모듈 자체는 호환되더라도 반드시 라즈베리파이5 전용 MIPI CSI 케이블로 교체하여 결착해야 하는 주의점이 있습니다. 이번 시간에는 실습 키트에 포함된 카메라 모듈을 기준으로, 연구 및 개발 환경에서 안정적으로 라즈베리파이5 카메라를 세팅하는 방법을 상세히 알아보겠습니다. 원리만 이해하신다면 다른 모델의 카메라 센서에도 동일하게 응용하실 수 있습니다.

■ 1. S/W 설정 : OS 부트 파일(config.txt) 수정

카메라를 물리적으로 연결하기 전, 혹은 연결한 직후 가장 먼저 수행해야 할 작업은 운영체제가 카메라 모듈을 정상적으로 인식하도록 부트 설정 파일을 수정하는 것입니다. 라즈베리파이5는 데비안 북웜(Debian Bookworm) 기반의 OS를 사용하면서 시스템 파일의 경로가 변경되었습니다.

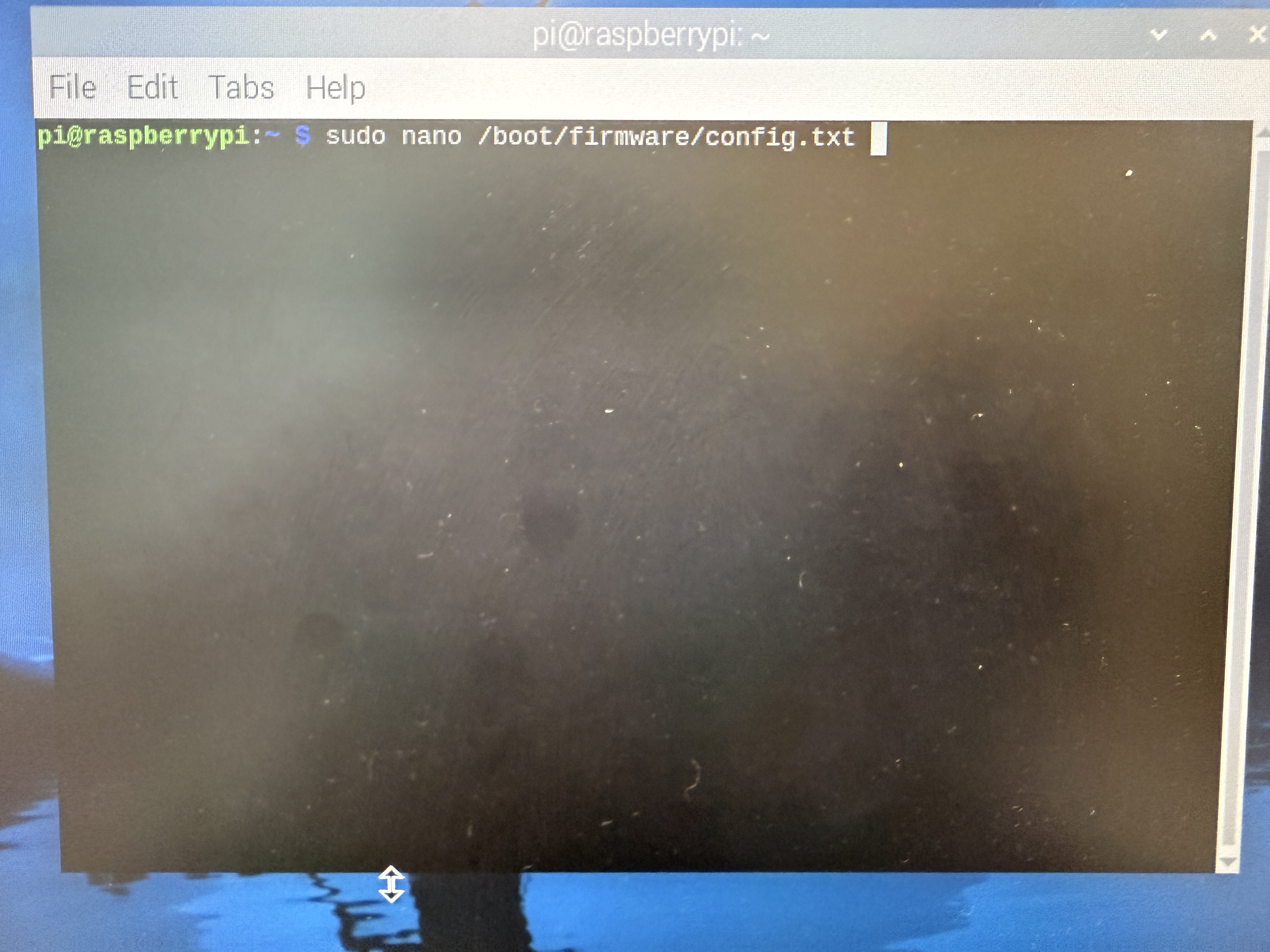

먼저 라즈베리파이 바탕화면에서 터미널(Terminal) 창을 열어 아래의 명령어를 입력합니다.

기존 라즈베리파이4 실습 환경에서는 `/boot/config.txt` 경로를 사용했지만, 라즈베리파이5 환경에서는 firmware 디렉토리가 중간에 추가되었다는 점을 연구원 및 학생분들께 꼭 인지시켜 주셔야 합니다. nano 에디터가 실행되면 아래와 같이 코드를 수정해 주시면 됩니다.

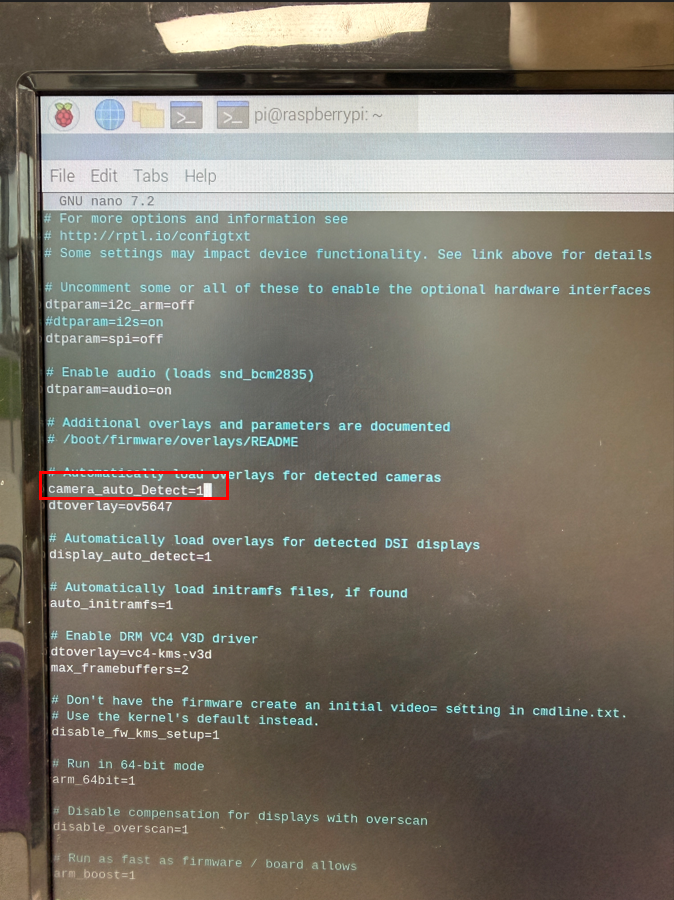

첫 번째로 수정할 부분은 자동 인식 기능의 해제입니다. 파일 내용 중 camera_auto_detect=1로 설정되어 있는 부분을 찾아 0으로 변경해 줍니다. 이는 OS가 카메라를 잘못 인식하는 오류를 방지하고, 개발자가 명시적으로 하드웨어를 선언하기 위한 안정성 확보 조치입니다.

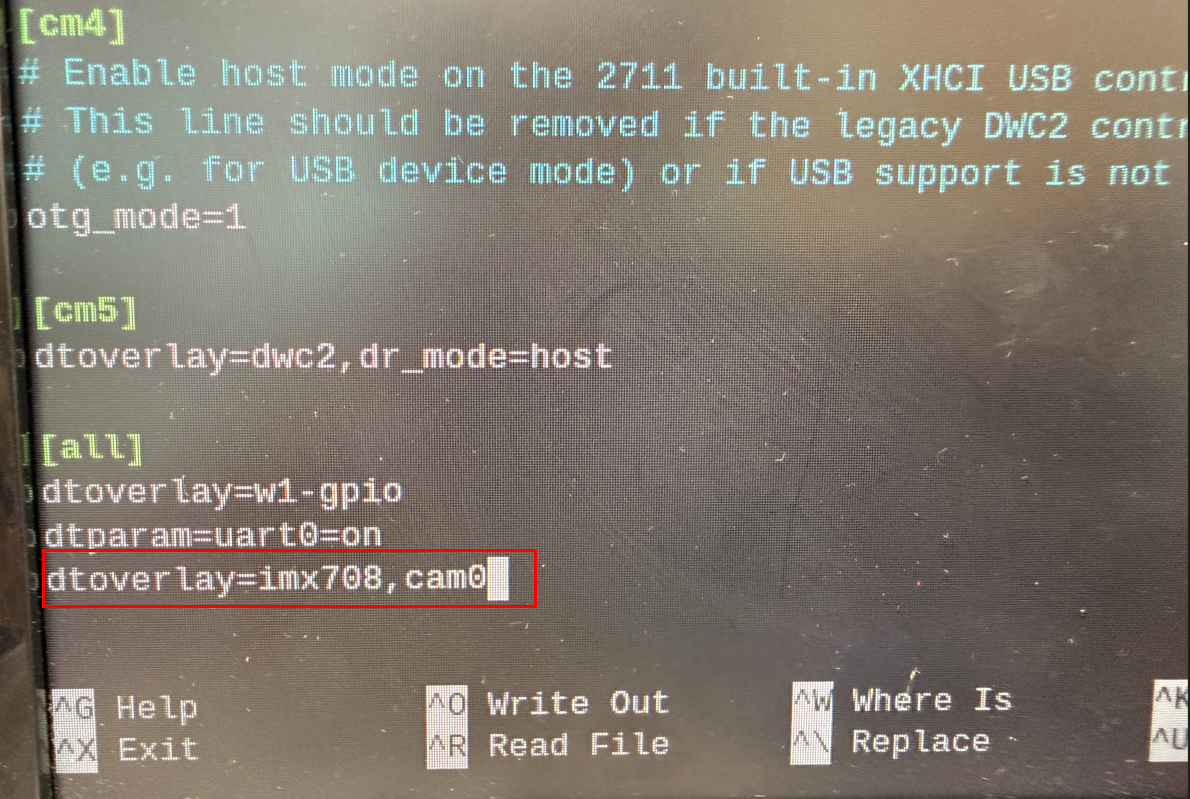

두 번째로, 파일의 하단부로 이동하여 사용할 카메라의 하드웨어 오버레이(dtoverlay) 코드를 직접 추가해 주어야 합니다. 아래 코드를 빈 줄에 기입해 주세요.

여기서 'imx708'은 센서의 칩셋 이름입니다. 저희 스킬업 키트에 포함된 카메라 모듈(카메라 모듈 3)의 센서명이며, 만약 연구실에서 다른 모델(예: IMX219, OV5647 등)을 실습용으로 채택하셨다면 해당 센서 이름으로 코드를 변경해 주시면 완벽하게 호환됩니다. 쉼표 뒤의 'cam0'은 카메라가 연결될 물리적 포트의 위치를 의미합니다. 포트 위치에 대한 상세한 설명은 다음 하드웨어 결착 단계에서 다루겠습니다.

코드 입력이 모두 끝났다면 키보드에서 Ctrl + X를 누른 후 Y, Enter를 차례로 눌러 파일을 저장합니다. 그 후 터미널에 sudo reboot now를 입력하여 시스템을 재부팅해야만 설정이 최종 적용됩니다.

■ 2. H/W 결착 : MIPI 카메라 포트(CAM0 / CAM1) 연결

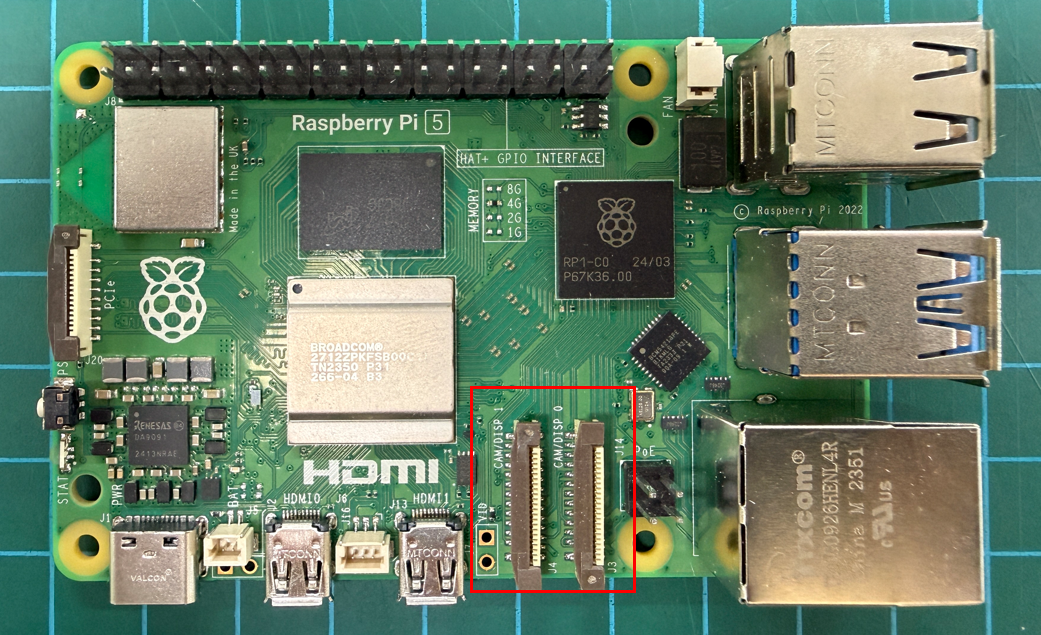

이제 소프트웨어 준비가 끝났으니, 물리적인 하드웨어 조립을 진행할 차례입니다. 라즈베리파이5의 보드 레이아웃은 이전 세대와 비교하여 듀얼 카메라 및 디스플레이 출력을 지원하도록 고밀도 단자로 설계되었습니다.

위 사진에 표시된 붉은색 테두리 영역이 바로 고속 데이터 통신을 위한 카메라/디스플레이 겸용 포트입니다. 기판을 정면에서 바라보았을 때 왼쪽이 CAM1 포트이고, 오른쪽이 CAM0 포트입니다. 앞서 config.txt 파일에서 cam0으로 오버레이를 설정했으므로, 전용 FPC 카메라 케이블을 오른쪽 포트(CAM0)에 연결해 주시면 됩니다.

하드웨어 연결 시 주의해야 할 핵심 포인트는 커넥터의 파손 방지입니다. 실습 과정에서 케이블 방향을 반대로 꽂거나, 잠금장치(Latch)를 무리하게 힘으로 열다가 보드가 손상되는 경우가 매우 빈번합니다. 반드시 플라스틱 잠금장치를 부드럽게 위로 들어 올린 후, 케이블의 금속 접점(Contact)이 올바른 방향을 향하도록 끝까지 밀어 넣고 닫아주셔야 통신 불량 에러를 예방할 수 있습니다.

■ 3. 비전 프로젝트 적용을 위한 마무리 조언

어떠셨나요 여러분? 기초적인 원리만 파악한다면 라즈베리파이5에서의 카메라 환경 구축도 전혀 어렵지 않습니다. 이렇게 셋업된 비전 시스템은 OpenCV를 활용한 안면 인식, 스마트 팩토리의 불량품 검수 알고리즘 테스트, 혹은 대학교 자율주행 로봇 실습 등 산업 및 교육 전반에 걸쳐 강력한 퍼포먼스를 발휘하게 됩니다.

특히 B2B 기반의 기업 프로젝트나 공공 기관의 대규모 실습을 기획 중이시라면, 초기 설정의 안정성이 프로젝트 전체의 퀄리티를 좌우합니다. 이번 포스팅에서 안내해 드린 S/W 오버레이 설정과 H/W 결착 규격을 꼼꼼히 확인하셔서 성공적인 프로젝트를 이끌어내시기를 응원합니다. 진행하시면서 궁금하신 사항이나 기술적인 난관이 있다면 언제든 댓글로 남겨주세요.

그럼 다음 시간에도 현장에서 즉시 적용 가능한 깊이 있는 기술 정보로 찾아뵙겠습니다. 감사합니다!
