안녕하세요! 학교 방과후 교실, 메이커 스페이스, 그리고 창의 교구 코딩 학원에서 바로 활용할 수 있는 직관적인 피지컬 컴퓨팅 콘텐츠를 연구하는 나도메이커입니다. 일선 현장에서 아두이노 하드웨어 실습을 이끌어가시는 강사님이나 이제 막 스스로 무언가를 제어하기 시작한 초등학생, 중고등학생 개발자 친구들과 소통하다 보면 공통적으로 빈번하게 맞닥뜨리는 아주 곤란한 순간이 있습니다.

바로 "선생님, 점퍼 와이어 배선이 너무 복잡해서 자꾸 헷갈려요", "선 하나를 엉뚱한 브레드보드 구멍에 잘못 꽂았는데 LED가 아예 작동을 안 해요!"처럼 프로그래밍 알고리즘을 고민하기도 전에 하드웨어 회로 연결 과정에서 흐름이 뚝뚝 끊기는 현상입니다. 특히 수업 시간은 40분에서 50분 내외로 정해져 있는데, 회로 결선 디버깅에 30분 이상을 허비해 버리면 본질적인 소프트웨어 논리 교육은 시작조차 못 하고 클래스가 종료되곤 합니다.

그중에서도 오늘 다룰 무선 적외선 리모컨 제어 실습은 눈에 보이지 않는 수신 신호값 매핑, 외부 전용 라이브러리 추가, 정밀한 입력 핀 설정까지 복합적인 제어 원리들이 단번에 겹쳐 등장하기 때문에 디지털 입문자들이 가장 쉽게 손을 놓고 막막해하는 하드코어 파트 중 하나입니다. 하지만 걱정하지 마세요! 복잡하고 진입장벽이 높게만 느껴졌던 적외선 기반 무선 제어 기술을 핵심만 쏙 골라 가장 완벽하고 스마트하게 전달해 드리겠습니다. 오늘의 실습 시뮬레이션을 통해 피지컬 코딩의 강력한 성취감을 가벼운 마음으로 느껴보시기 바랍니다.

오늘 우리가 마스터해 볼 피지컬 컴퓨팅 프로젝트는 아두이노 C언어 스크립트를 정밀하게 모델링하여, 소형 적외선 무선 송신 리모컨의 특정 버튼을 조작했을 때 하드웨어 수신 모듈이 이를 필터링하여 디스플레이 레이아웃 대용인 고휘도 LED 발광 다이오드를 실시간으로 ON/OFF 시키는 완성도 높은 하드웨어 제어 프레임워크입니다.

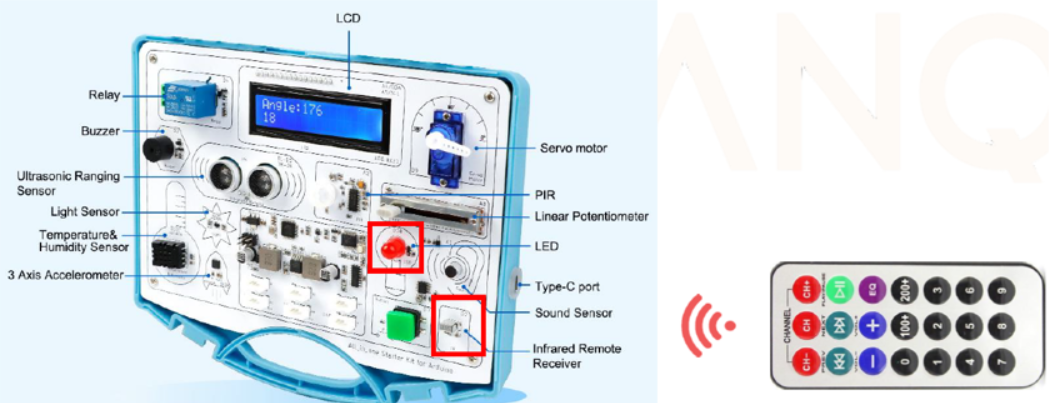

피지컬 무선 시스템을 빌드하기에 앞서 하드웨어 회로망의 결선 배치와 보드 핀 맵 구조를 정밀하게 파악해야 합니다. 본 실습에서 활용하는 교구의 내부 하드웨어 설계 아키텍처 사양을 살펴보면 다음과 같은 통신 포트 라인으로 상호 결합되어 있습니다.

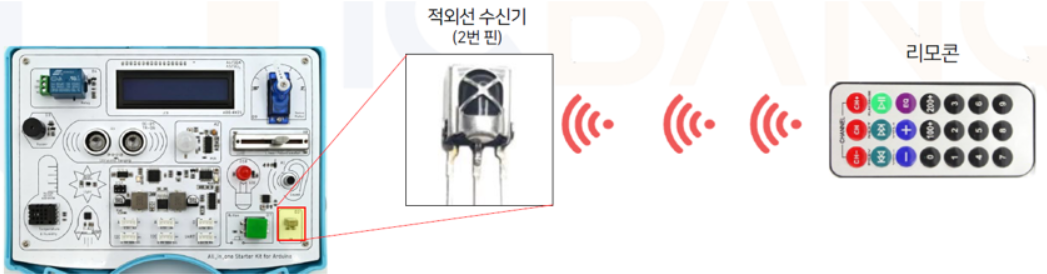

외부 신호를 받아들이는 중추적인 컴포넌트인 적외선 수신기(IR Receiver) 모듈은 아두이노 메인 컨트롤러의 디지털 2번 핀(Digital Pin 2)에 일체형 라인으로 직결되어 있습니다. 그리고 무선 원격 신호의 명령 수행 결과를 시각적으로 표현해 줄 핵심 출력 소자인 고휘도 LED 제어 핀은 디지털 10번 포트(Digital Pin 10)를 점유하여 동작합니다. 브레드보드 실습 시 가장 결선 불량이 잦은 두 핵심 소자가 이미 보드 내부에 마이크로 회로 패턴으로 인쇄되어 연결되어 있으므로 하드웨어 조립 에러 발생률을 원천적으로 차단해 줍니다.

기초 이론 단계를 넘어 보다 확장된 융합 프로젝트 제어 기법이나 상용화 수준의 전압 관리 메커니즘 등 고도화된 이론 지식이 필요한 강사분들께서는 본 교구 패키지 도입 시 기본 특전으로 전량 무상 개방되는 공식 전문 가이드 교안집 수록 파트를 연동하여 교실 수업 커리큘럼을 확장하시기 바랍니다.

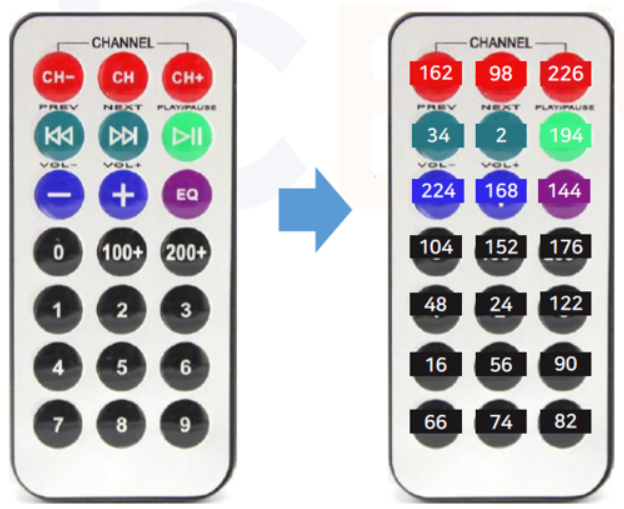

우리가 일상에서 흔히 사용하는 적외선 송신 리모컨은 임의의 버튼을 타격할 때마다 사람의 맨눈으로는 식별할 수 없는 고유의 적외선 파장대 광선에 16진수 형태의 디지털 데이터 코드 패조 변조 신호를 실어 공중으로 방출합니다. 수신 모듈이 이 광학 신호를 포착하여 아두이노가 연산할 수 있는 논리 신호로 리시빙하게 되는데, 이 까다로운 디코딩 과정을 직관적인 객체 지향형 소스코드로 변환해 주는 전용 통신 라이브러리 함수 명령어들에 대한 메커니즘 이해가 선행되어야 합니다.

오늘의 10분 완성 무선 제어 프레임워크를 빈틈없이 빌드하기 위해 필수로 마스터해야 할 핵심 명령어 시스템 인터페이스 구성 사양은 아래 정리된 기술 테이블 매트릭스와 같습니다.

핵심 명령어 인터페이스	하드웨어 제어 및 내부 통신 연산 기능 해설
IR.Init(핀 번호)	지정된 아두이노 디지털 핀에 전기적 인터럽트를 활성화하여 적외선 수신기의 수신 채널을 초기화하고 수신 대기 상태로 시스템을 빌드합니다.
IR.IsDta()	공기 중으로부터 적외선 센서 버퍼에 정상적으로 수신된 리모컨 패킷 데이터가 존재하는지 실시간 감지하여 불리언(True/False) 논리값을 반환합니다.
IR.Recv(배열)	수신 버퍼에 적재된 다차원 무선 신호 데이터를 순차적으로 파싱하여 소스코드에 선언된 정수형 또는 문자열 메모리 배열 저장 공간에 안전하게 이관합니다.

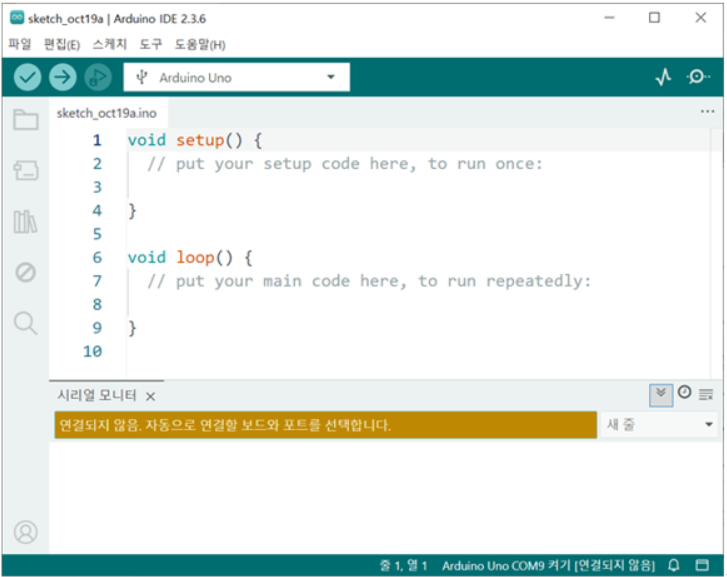

기초 소프트웨어 환경 구축과 하드웨어 레지스터 핀 매핑 사양 검토가 완료되었다면, 전 세계 표준 통합 개발 환경인 아두이노 IDE 엔진을 활성화하여 완벽한 인게임 무선 통신 소스코드를 작성합니다. 본 실습 컴파일러 가이드의 원활한 수행을 위한 전용 외부 하드웨어 제어 드라이버 확장 패키지 인클루드 절차는 공식 제공 배포 자료의 설치 가이드를 준수하여 완벽하게 마쳐주시기 바랍니다.

아래 제공되는 C언어 스크립트는 적외선 하드웨어 수신 로직과 디바이스 제어 명령을 논리적 절차 구조로 정밀 설계한 최종 빌드 소스코드입니다. 하단의 소스 가이드를 클린하게 임베딩하여 연동 구조를 확인해 보세요.

#include    // 적외선 송수신 전용 코어 통신 라이브러리 인클루드

// 하드웨어 원격 리모컨 송신 장치의 고유 버튼별 16진수 물리 신호값 매크로 상수 선언
#define CH_MINUS  0x00FFA25D  // CH- 버튼 타격 시 수신되는 고유 데이터 주소 (예시 매핑 수치)
#define CH_PLUS   0x00FFA857  // CH+ 버튼 타격 시 수신되는 고유 데이터 주소 (예시 매핑 수치)

const int IR_PIN = 2;     // 적외선 센서 모듈 수신 채널 하드웨어 포트 지정 (디지털 2번)
const int LED_PIN = 10;   // 제어 대상 시각 소자 발광 다이오드 포트 지정 (디지털 10번)

unsigned char dta[20];    // 수신된 적외선 원시 패킷 데이터를 임시 분할 저장할 8비트 메모리 버퍼 배열

void setup() {
  IR.Init(IR_PIN);                 // 디지털 2번 포트에 연결된 적외선 수신기 인터럽트 채널 초기화
  pinMode(LED_PIN, OUTPUT);        // 10번 디지털 핀의 전류 출력 모드를 시스템 활성화
  digitalWrite(LED_PIN, LOW);       // 최초 부팅 초기화 시 LED 소자를 소등(LOW) 상태로 셋팅
}

void loop() {
  // 공기 중으로부터 유입되어 센서 레지스터에 적재된 리모컨 무선 신호가 캐치되었는지 조건 감지
  if (IR.IsDta()) {
    IR.Recv(dta);                  // 수신된 원시 무선 데이터를 8비트 정수형 버퍼 dta 배열에 로드

    // 내부 통신 드라이버 하드웨어 아키텍처에 따라 배열 내부의 특정 인덱스로 비트 스트림 데이터가 인입됩니다.
    // 본 실습 예제 구조 모델 변환 가이드라인에 의거하여 수집된 원시 비트 코드를 단일 비교 변수로 패킹합니다.
    unsigned long code = ((unsigned long)dta[3] << 24) |
                         ((unsigned long)dta[2] << 16) |
                         ((unsigned long)dta[1] << 8)  |
                         (unsigned long)dta[0];

    // [논리 제어 분기 구조 설계] 리모컨 입력 코드 주소와 사전에 설정된 매크로 상수의 일치 여부 판별
    if (code == CH_MINUS) {
      digitalWrite(LED_PIN, HIGH); // 무선 송신 명령 검증 완료: LED 디지털 라인에 5V 고전압 인가 (ON)
    } else if (code == CH_PLUS) {
      digitalWrite(LED_PIN, LOW);  // 무선 송신 명령 검증 완료: LED 디지털 라인에 0V 기저전압 인가 (OFF)
    }
  }
}

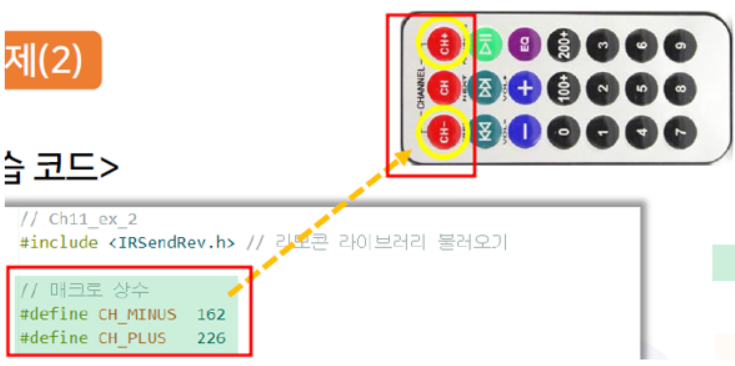

작성된 무선 제어 소스코드 알고리즘의 세부 구동 메커니즘을 컴퓨터 과학적 관점에서 정밀 분해해 드리겠습니다. 가장 먼저, 적외선 트랜시버 통신 규격을 간결하게 오브젝트화해 주는 헤더 파일을 전처리 구문으로 호출하여 시스템에 임베드합니다. 그 직후, 가독성과 메모리 최적화를 위해 매크로 전처리 지시자인 #define 구문을 선언하여 원격 리모컨 기기의 상단 물리 버튼인 CH-(CH_MINUS) 신호와 CH+(CH_PLUS) 신호의 고유 16진수 주소 매핑 상수를 정의해 줍니다.

이어지는 글로벌 변수 선언 영역에서는 직관적인 유지보수가 가능하도록 적외선 수신기 하드웨어 핀 번호(2)와 제어 대상 LED 포트 번호(10)를 변수 메모리에 셋팅하고, 전원 인가 시 단 한 번 실행되는 setup() 시스템 초기화 함수 내부에서 적외선 수신 인터럽트 기동 및 LED 핀의 디지털 전류 출력 모드를 선언해 줍니다.

전원 차단 전까지 초당 수만 번 연속 연산 루프를 수행하는 loop() 무한반복 제어 함수 내부에서는 하드웨어 감지 인터페이스 명령어인 IR.IsDta() 구문이 실시간 백그라운드로 대기하다가, 사용자의 리모컨 버튼 조작 신호가 포착되는 즉시 버퍼 배열 공간에 패킷 데이터를 파싱해 옵니다. 최종적으로 비교 연산 판단 조건문을 거쳐, 수집된 고유 비트 스트림 코드가 무선 온(ON) 명령 주소인 CH_MINUS와 완벽히 부합할 시 LED 소자에 5V 고전압 신호(HIGH)를 즉각 가산하고, 무선 오프(OFF) 명령 주소인 CH_PLUS와 매칭될 시 0V 로우 레벨 전압 신호(LOW)로 떨어뜨리는 완전무결한 스마트 무선 원격 제어 회로망을 성립시킵니다.

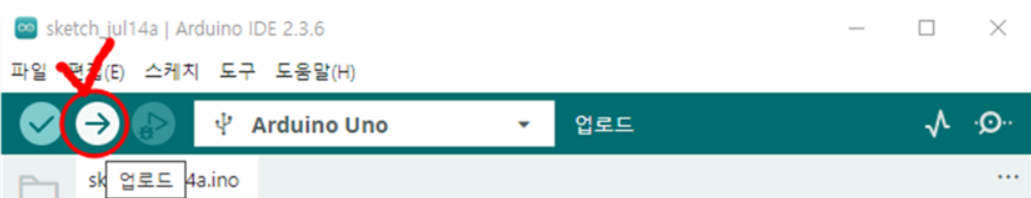

디지털 논리 스크립트 빌딩이 완벽하게 완료되었다면, 메인 컴파일러 상단의 '업로드' 아이콘을 명확하게 마우스 클릭하여 기계어로 빌드된 데이터를 USB 데이터 인터페이스 라인을 통해 실물 아두이노 메인 보드의 플래시 메모리 영역으로 전송 및 플래싱해 줍니다.

바이너리 데이터 소스코드 업로드가 정상 종료되었다면 실물 원격 제어 송신 리모컨의 CH- 버튼과 CH+ 버튼을 일정한 거리를 두고 순차적으로 사격하듯 조작해 보면서, 화면 바깥의 물리 공간에 배치된 LED 다이오드가 딜레이 없이 완벽한 타이밍으로 무선 기동 및 소등 제어가 연동되는지 테스트를 전개해 보시기 바랍니다.

다수의 초등학생, 중학생, 고등학생들이 모여 동시에 하드웨어를 제어하는 실제 교실 수업 현장 환경에서는 강사님들이 예상치 못한 온갖 돌발적인 변수와 하드웨어 구동 에러 상황들이 동시다발적으로 발생합니다. 수업 도중 발생할 수 있는 가장 치명적인 대표 에러 상황 3가지를 엄선하여, 클래스의 맥을 끊지 않고 즉각적으로 시스템을 복구시킬 수 있는 실전 트러블슈팅 디버깅 체크리스트를 선제적으로 공유해 드립니다.

오늘의 완성도 높은 하드웨어 무선 원격 제어 홈 오토메이션 모듈 프로젝트의 개발 여정은 피지컬 교구인 아두이노 올인원 키트 V2 하드웨어 플랫폼이 완벽하게 지원해 주었기에 단 10분 만에 군더더기 없이 깔끔하게 실현될 수 있었습니다.

아두이노 올인원 키트 V2는 모든 핵심 전자 센서 회로가 메인 제어 보드 장치 표면 위에 일체형 회로망 패턴 구조로 견고하게 내장 결합되어 있어, 부품 분실 및 파손 위험도가 제로에 수렴하므로 복잡한 교실 환경에서의 이동성 및 장기 보관 관리 편의성이 비약적으로 탁월합니다. 무엇보다 단체 실습 클래스 진행 중 학생들의 신경을 온통 분산시키고 코딩 흐름을 수시로 끊어먹던 고질적인 원인인 지저분한 배선 조립 공정이 완전히 소거되어 있어 수업의 집중도와 몰입감이 차원이 다른 수준으로 폭발한다는 압도적인 강점을 증명해 줍니다.

이에 더해, 교육 대상 학생들의 연령대 및 디지털 숙련도 편차에 맞추어 마우스 드래그 앤 드롭 방식의 직관적인 스크래치(Scratch 기반 Mind+) 그래픽 블록코딩 실습 과정에서부터 하이레벨 텍스트 기반인 정통 아두이노 C언어 하드웨어 프로그래밍 영역에 이르기까지 코드 아키텍처의 체계적인 다단계 확장 응용 빌드가 원스톱으로 지원된다는 독보적인 메리트가 존재합니다.

이미 교육 공학적으로 철저하게 검증된 [기본 LED 제어 → 스위치 입력 버튼 인터페이스 감지 → 기초 환경 센서 데이터 정밀 매핑 → 디스플레이 연동형 미니 아케이드 게임 설계 → 서보모터 정밀 각도 제어 구동 → 원격 리모컨 기반 IoT 무선 네트워크 시스템 총괄 구현]으로 유기적으로 연결되는 1주차부터 7주차 이상의 초고품질 표준 연간 교육 커리큘럼 로드맵 프레임이 완벽하게 셋업되어 있어, 방과후 강사님들과 교과 담당 선생님들께서 학기 초 강의 계획서나 학원 교육 계획안을 구상하실 때 추가적인 마일스톤 설계 공수 없이 그대로 가져다 현장에 다이렉트로 임베딩하기에 가장 완벽하고 이상적인 교구재임을 적극 확언해 드립니다.

다음 피지컬 컴퓨팅 메이커 실습 콘텐츠 시간에도 전국의 코딩 교육 공간에서 별도의 교재 개발 스트레스 없이 복사하여 즉시 아이들의 호기심을 저격할 수 있는 다채롭고 참신한 유비쿼터스 첨단 센서 융합 코딩 프로젝트 소스와 신선한 메이커 교육 콘텐츠 인사이트를 가득 장착하고 기쁘게 찾아뵙도록 하겠습니다. 건강하고 행복한 메이커 라이프를 즐기시기 바랍니다. 그럼 다음 시간에 만나요! 안녕:)

---
