블루투스 무선 시리얼 아답터 Class1 RS422/RS485 (Parani-SD1100-00)
Parani-SD1100은 RS422/ 485 데이터를 무선으로 전송할 수 있는 시리얼 아답터 입니다.
소비자가 95,000 원
적립금 0
제조사 Sena Technologies
상품코드 P000540992
배송기간 입금 확인 후 2~ 3일  평균배송일은 최근 주문의 배송 소요시간의 평균값이며,주말/휴일이 포함되거나  반도체 제품의 특성상 공급업체와 제조사의 사정에 따라 제품준비중 품절되거나 제품 발송이 지연 될수 있음을 양해 바랍니다.
재고위치 국내 재고
구매수량
   (최소구매수량 : 1개)
총 합계 95,000 (부가세 별도)
블루투스 무선 USB 아답터 Class1 (Parani-UD100)
50,000
블루투스 무선 임베디드 모듈 Class1 칩안테나 내장형 (Parani-ESD100v2)
45,000
블루투스 무선 시리얼 아답터 Class1 RS232 (Parani-SD1000 + UPA, CROSS젠더 추가 구성)
95,000





Bluetooth 무선 RS422/485 시리얼 아답터

Parani-SD1100 RS422/ 485 데이터를 무선으로 전송할 수 있는 시리얼 아답터 입니다.

산업용 SPEC과 주요국의 인증을 받아 제품을 어디에 사용하셔도 됩니다.
아주 간단한 사용방법과 자세한 매뉴얼 및 칩센 홈페이지에 준비된 사용가이드 및 Tip 그리고
상담 게시판으로 사용자는 바로 현장에 적용 할 수 있습니다.

설명: C:\Users\Jerome\Desktop\SD1100\sd1100.jpg

Parani-SD1100

Overview

Class1 type의 블루투스 시리얼 어댑터인 Parani-SD1100은 기본적으로 100m의 무선 통신거리를 지원합니다. 거리 확장용 안테나 사용 시 개방된 공간에서 최대 1000미터의 통신거리를 지원합니다. Parani-SD1100RS422 RS485를 시리얼 통신을 지원하며, Bluetooth v2.0+EDR 스펙을 지원합니다. 또한 Parani-SD1100은 동시에 4개까지 다중 접속을 지원합니다.

Key Features

· RS422/485 시리얼 케이블 대체

· 블루투스 스펙 2.0+EDR 지원

· 동시에 4개까지 다중 접속 지원

· Basic Transmit Power : Max. +18dBm, EDR Transmit Power : Max. +6dBm

· Receiving Sensitivity : -88dBm(0.1%BER)

· Bluetooth Serial Port Profile 지원

· PDA, 노트북 등과 상호 운영 가능

· 간편한 윈도우 기반 펌웨어 업그레이드용 소프트웨어 지원(ParaniUpdater)

· 통신 거리(개방 공간 기준) : Class 1, 통상 100 미터, 최대 1000 미터(패치 안테나 이용)

· 간편한 윈도우 기반 설정용 소프트웨어 지원

· 별도의 드라이버 및 소프트웨어가 필요 없음

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\Detail.png

Parani-SD1100 사이즈, 특징, 형태
Detail 제품 상세보기


칩센의 Parani-SD1100는 산업용 및 개발용으로 가장 빠르게 적용할 수 있도록 표준 SMA 안테나 커넥터, 표준 DB9 PIN D-SUB 커넥터를 제공하고, 422/485를 결선하기 위한 악세서리 DB9FTM을 같이 제공합니다. 제품 상단에는 블루투스 BD어드레스 표기 및 생산년월 까지 표기하여 생산관리에 더욱 신경을 쓰고 있습니다.

설명: C:\Users\Jerome\Desktop\SD1100\sd1100-1.jpg

설명: C:\Users\Jerome\Desktop\SD1100\sd1100-3.jpg

설명: D:\4.소스\제품사진모음\_MG_0007.JPG

설명: D:\4.소스\제품사진모음\_MG_0005.JPG

설명: C:\Users\Jerome\Desktop\SD1100\sd1100-2.jpg

설명: D:\4.소스\제품사진모음\_MG_0017.JPG

Parani-SD1100 기본세트

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: D:\4.소스\제품사진모음\422485.jpg

RS422/ 485 블루투스로 전송
무선 시리얼 422/485

Parani-SD1100RS422 RS485 통신을 블루투스를 통해 무선으로 데이터 송수신 할 수 있는 제품입니다. Parani-SD1000 (RS232)제품과 혼용하여 무선구간에서 자동으로 신호변환도 시킬 수 있고 Parani-MSP1000과 혼용하여 서버로 데이터를 올릴 수 도 있습니다. 종단저항 기능도 포함하고 있으며, 간단한 세팅을 통해 선을 대체한 무선환경을 만들 수 있습니다. 세팅용 PC프로그램 또한 제공하고 있습니다. 물론 블루투스 통신을 하니, 안드로이드와 같은 스마트폰과 통신도 가능합니다.

설명: D:\4.소스\제품사진모음\sd1100swich.jpg

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\Online-phlebotomy-certification.jpg

Parani-SD1100 전파 인증안내
Certification 국가별 인증

Parani-SD1100 시리즈는 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다.

설명: C:\Users\Jerome\Desktop\FLAG\1341828090_kr.png설명: C:\Users\Jerome\Desktop\FLAG\1341828140_lr.png설명: C:\Users\Jerome\Desktop\FLAG\1341828109_jp.png설명: C:\Users\Jerome\Desktop\FLAG\1341828129_eu.png

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\GEM_Frame.jpg

Parani-BCD100DS 연계 상품안내
Solution 준비된 솔루션

Parani-BCD100와 연계하여 다양한 환경에 적용할 수 있는 블루투스 시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다.

여러분은 시스템을 구성만 하시면 됩니다.

ex) MSP1000, SD1000, SD1100, UD100, SD1000U, ESD110, BCD110, BCD210, BCD100_DBS, 등등

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image030.png

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\firmware-update-icon.png

Parani-SD1100 지속되는 기능개선
Firmware 펌웨어 업데이트

설명: C:\Users\Jerome\Desktop\updater.png

칩센의 Parani-SD1100은 기능개선 및 고객의 요청에 적극 대응하기 위하여 펌웨어 업데이트용 프로그램을 제공하고 있습니다. 시리얼 포트를 통해 업데이트가 가능하도록 설계되어 있어서 고객은 손쉽게 업데이트 가능합니다.

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\smart.png

Parani-BCD110DS 안드로이드와 통신
Smart 스마트 OS지원

설명: C:\Users\Jerome\Desktop\android.png

Parani-SD1100는 안드로이드 OS를 기본 지원합니다. 스마트폰의 내장된 블루투스와 시리얼포트 오픈하여 통신을 할 수 있습니다. 또한, 스마트폰에서 바로 테스트가 가능하도록 안드로이드 마켓에서 테스트용 프로그램 ‘BTerm’을 제공하고 있습니다.

물론, 아이폰과 통신이 안된다는 것은 아닙니다. 애플사의 MFI 정책을 따라 인증칩과 펌웨어 작업을 거쳐서 완제품을 애플사의 인증을 받으면 됩니다

설명: C:\Users\Jerome\Desktop\iphone.png

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\staples-easy-button.png

Parani-SD1100 사용방법 안내
ATcommand 쉬운 적용

간단한 사용방법

Parani-SD1100은 쉽게 사용할 수 있습니다. 모듈 세팅용 프로그램을 기본 제공하며, 모듈기능중 심플한 기능버튼 핀으로 누구나 쉽게 통신속도 설정과 통신 세팅이 가능합니다. 1:1세팅을 위해서는 통신속도 설정 후 Pairing button핀을 이용해서 한쪽에는 3초간 두번 한쪽에는 3초간 한번만 눌러주시면 connector LED가 깜박거립니다. 이제 연결 후 사용만 하시면 됩니다. AT커맨드를 이용하여 손쉽게 MCU등에서 제어 가능하도록 프로그래밍 할 수 있습니다. 상세한 매뉴얼과 데이터시트로 부족함 없는 고객지원이 가능합니다.

l 세팅용 프로그램 : ParaniWIN

설명: C:\Users\Jerome\Desktop\program.png


l Parani-SD1100세팅용 RS232컨버터 LTC100

설명: D:\4.소스\제품사진모음\_MG_0014.JPG

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\imagesCA4VEZI7.jpg

Parani-SD1100 악세서리 안내
세트구성 /옵션 악세서리

Parani-SD1100은 다양한 악세서리를 미리 준비하여 현장 환경에 맞도록 선택 구매할 수 있습니다. 사용자는 베터리 팩, RF케이블, 안테나 같은 악세서리 구매등을 형태와 용도에 맞도록 손쉽게 구성 가능합니다.

l Parani-SD1100-02세트

설명: D:\4.소스\제품사진모음\_MG_0018.JPG

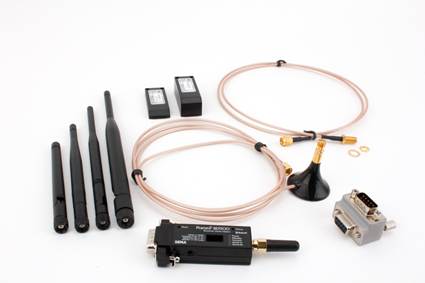

l Parani-SD1100연계 옵션 악세서리
(
페이지 하단 상세설명)

설명: D:\4.소스\제품사진모음\_MG_0021.JPG

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

기술 사양

Parani-SD1100

시리얼
인터페이스

Serial speed up to 921.6kbps

· RS422: TXD+, TXD-, RXD+, RXD-

· RS485: TRXD+, TRXD-

블루투스
인터페이스

Bluetooth v2.0 + EDR
Class 1
Profiles - SPP

Working distance (in open field)

SAT-G01R
SAT-G01R
DAT-G01R
DAT-G01R
DAT-G01R
DAT5-G01R
DAT5-G01R
PAT-G01R

-
-
-
-
-
-
-
-

SAT-G01R
DAT-G01R
DAT-G01R
DAT5-G01R
PAT-G01R
DAT5-G01R
PAT-G01R
PAT-G01R

100 meters
150 meters
200 meters
300 meters
500 meters
400 meters
600 meters
1,000 meters


[Antennas]
SAT-G01R : +1dBi Stub Antenna
DAT-G01R : +3dBi Dipole Antenna
DAT5-G01R : +5dBi Dipole Antenna
PAT-G01R : +9dBi Patch Antenna

최대 출력

+18dBm

수신 감도

-88dBm

안테나 이득

Stub : +1dBi, Dipole : +3dBi, Dipole : +5dBi, Patch : +9dBi

설정

ParaniWin, ParaniUpdater

Modem AT command set

LED

- Power
- Standby
- Connect
- Serial-Tx
- Serial-Rx

파워

Power input : 5~12VDC
Power Consumption : Minimum 2mA, Maximum 80mA

Common Power supply options

· Power via a standard AC-plug DC-adapter

· Power via USB power cable

· Power via DC power cable

· Power via Pin 1 and Pin 6 of DB Connector

동작 환경

Operating temperature: -20'C to 70'C

Storage temperature: -40'C to 85'C

Humidity: 90% Non-condensing

외형 요소

Dimension(LxWxH): 76 x 31 x 16 (mm)

Weight: 24 g

인증

FCC, CE, KCC, TELEC, SIG

보증 기간

3-year Limited Warranty

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

구매 구성품 정보

제품 코드

제품 설명

SD1100

Parani-SD1100 블루투스-시리얼 어댑터-Class1-DIP

Single Unit Pack - Part No. : SD1100-00

내용물:

· SD1100 : SD1100 블루투스-시리얼 어댑터

· DPA-G01 : Parani-DPA DC 전원케이블
설명: http://sena.co.kr/images/accessories/dpa.gif

· UPA-G01 : Parani-UPA USB 전원케이블
설명: http://sena.co.kr/images/accessories/upa.gif

· SAT-G01R : 1 dBi 스터브 안테나-RP-SMA Plug 오른나사
설명: http://sena.co.kr/images/accessories/stubr.gif

· DB9FTB-G01: DB9 Male to TerminalBlock Adapter

Single Unit Pack - Part No. : SD1100-02

내용물:

· SD1100 : SD1100 블루투스-시리얼 어댑터

· DPA-G01 : Parani-DPA DC 전원케이블
설명: http://sena.co.kr/images/accessories/dpa.gif

· UPA-G01 : Parani-UPA USB 전원케이블
설명: http://sena.co.kr/images/accessories/upa.gif

· SAT-G01R : 1 dBi 스터브 안테나-RP-SMA Plug 오른나사
설명: http://sena.co.kr/images/accessories/stubr.gif

· EPA-G01 : Parani-EPA 외장형 전원 어댑터-220V
설명: http://sena.co.kr/images/accessories/epa.gif

· DB9FTB-G01: DB9 Male to TerminalBlock Adapter

Bulk Pack - Part No. : SD1100-B10

내용물:

· SD1100( x 10EA) : SD1100 블루투스-시리얼 어댑터

· SAT-G01R( x 10EA) : 1 dBi 스터브 안테나-RP-SMA Plug 오른나사
설명: http://sena.co.kr/images/accessories/stubr.gif

· DPA-G01( x 10EA) : Parani-DPA DC 전원케이블
설명: http://sena.co.kr/images/accessories/dpa.gif

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

액세서리(선택 사항)

제품 코드

제품 설명

SAT-G01R

1 dBi 스터브 안테나-RP-SMA Plug 오른나사
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image033.gif

DPA-G01

Parani-DPA DC 전원케이블
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image031.gif

UPA-G01

Parani-UPA USB 전원케이블
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image032.gif

EPA-G01

Parani-EPA 외장형 전원 어댑터-220V
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image035.gif

BPC-G02

Parani-BPC SD1100 기본형 배터리 팩
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image036.gif

BPC-G03

Parani-BPC SD1100 대용량 배터리 팩
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image037.gif

DAT-G01R

3 dBi 다이폴 안테나- RP-SMA Plug 오른나사
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image038.gif

DAT5-G01R

5 dBi 다이폴 안테나- RP-SMA Plug 오른나사
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image038.gif

DANT-02RPR-BX

2 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image040.jpg

DANT-03RPR-BX

3 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image042.jpg

DANT-05RPR-BX

5 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image044.jpg

PAT-G01R

RP-SMA Plug 오른나사 타입 기본 케이블을 가진, 9dBi 패치 안테나 (기본 케이블 제외시, 연결부는 SMA Jack 오른나사 타입)
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image045.gif

FP-10SPR-WP

옥외형(방수) 지향성 10dBi 패치 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 벽부형 브라켓 포함)

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image047.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image049.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image051.jpg

HA-1002SU

FP-10SPR-WP용 설치 브라켓 [Mounting kits]

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image053.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image055.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image057.jpg

OM-08SPR-WP

옥외형(방수) 무지향성 8dBi 옴니 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 브라켓 포함)

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image059.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image061.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image063.jpg

RFC-N10R

1m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR )

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image065.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image067.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image069.jpg

RFC-N05R

5m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR )

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image071.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image067.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image069.jpg

SEC-G01R

15cm 연장 케이블(SAT-G01R / DAT-G01R / DAT5-G01R )
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image072.gif

RFC-G01R

1m 연장 케이블 (PAT-G01R )
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image073.gif

RFC-G01R_M

자석 부착형 1m 연장 케이블 (DAT-G01R )

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image075.jpg설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image077.jpg

FM9GD-G01

DB9pin 크로스 젠더 (Male to Male)
설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image034.gif

DB9-GEN-AG

DB9pin ‘ㄱ’ 자형 다이렉터 젠더 (Male to Female)

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image079.jpg

DB9FTB-G01

DB9 Male to TerminalBlock Adapter

설명: D:\4.소스\제품사진모음\DB9FTB.gif

LTC100PC

LTC100PC RS232-RS422/485 converter for Parani-SD1100, port-powered, DC power supply optional

설명: D:\4.소스\제품사진모음\l_ltc100_nomal.jpg

<저작권자㈜칩센, 무단전재 및 재배포 금지>
